Звукоизоляционный пол с применением Шумостоп-Техно 350

  • Толщина конструкции: 93 мм
  • ΔRw ≈ 10 дБ
  • ΔLnw ≈ 38 дБ
~209 BYN2
Посчитать необходимое количество материалов

Панели Шумостоп-техно 350 в качестве упругого рабочего слоя укладываются под стяжку плавающего пола, чем обеспечивается высокое снижение уровня ударного шума, а также значительное увеличение дополнительной изоляции воздушного шума.

Способ монтажа: влажный

Конструкция состоит из армированной цементно-песчаной стяжки  марки не ниже М300 и толщиной не менее 60 мм уложенной на сэндвич-панели Шумостоп-техно и двух слоев кромочной прокладки Вибростек-М150. Панели Шумостоп-техно с перехлестом стыков укладывают на ровное или предварительно выровненное основание вспененным слоем вверх. Стыки герметично проклеивают между собой армированным скотчем. По периметру помещения и вокруг колонн применятся  прокладка Вибростек-М150 в два слоя. Высота прокладки должна быть чуть выше высоты устраиваемой стяжки. Стык между  прокладкой и панелями Шумостоп-техно также герметично проклеивают армированным скотчем.

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Смета рассчитывается с 5% запасом, а также с учетом округления до целых упаковок. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
- шт. 137.22 1 1.39 шт. 0.0
Итого:
0.0 BYN

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
Вибростек М-150
рулон 30м, ширина 150мм, толщина 4 мм (4,5 м2)
- шт. 140.49 1 0.067 шт. 0.0
Вибросил
картридж 290 мл., силиконовый нейтральный герметик
- шт. 23.27 1 0.36 шт. 0.0
Итого:
0.0 BYN
Итого (при площади звукоизоляции 1 м2):
0.0 BYN

Партнерам





1. Перед тем как выполнить раскладку панелей Шумостоп-Техно, требуется тщательным образом очистить основание пола от строительного мусора.

2. Основание пола, а также поверхности стен и колонн на высоту устраиваемой стяжки не должны иметь выступающей арматуры и локальных наплывов. Все неровности должны быть сглажены любой строительной смесью.

3. Звукоизоляционные панели Шумостоп-Техно необходимо укладывать вспененным слоем вверх на ровное или предварительно выровненное основание, стык в стык без зазора с обязательным смещением стыков не менее 150 мм. Раскладка ведется в соответствии с заданными размерами с таким расчетом, чтобы полностью покрыть площадь пола.

4. Стыки между панелями в обязательном порядке необходимо герметично проклеить между собой армированным скотчем.

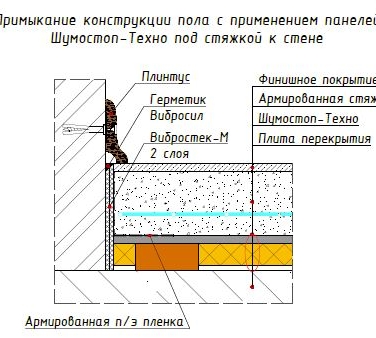

5. Во избежание жесткого контакта между стяжкой и другими конструкциями здания, требуется на все стены по периметру помещения и колонны завести кромочную прокладку на высоту 30-40 мм выше уровня заливаемой стяжки. В качестве кромочной прокладки допустимо использовать материалы Шуманет-100Комби/Гидро, Акуфлекс-Супер, ленту Вибростек-М (2 слоя) или плиты Шумостоп-К2. Кромочную прокладку закрепляют герметиком Вибросил. Стык между кромочной прокладкой и панелями Шумостоп-Техно также требуется герметично проклеить армированным скотчем. При этом, в случае выполнения кромочного слоя из материала Вибростек или из плит Шумостоп-К2, их дополнительно следует укрыть пленкой с проклейкой её краёв и стыков армированным скотчем перед устройством стяжки.

6. После укладки панелей необходимо выполнить цементно-песчаную стяжку из пескобетона марки М-300 или товарного бетона толщиной 60 мм.

7. При устройстве стяжки необходимо армировать ее металлической сеткой с размером ячейки 50 х 50 мм и диаметром прутка 4 мм. Она должна быть расположена в нижней трети стяжки на расстоянии 15-20 мм от уложенного звукоизоляционного материала. Сетка укладывается с перехлестом стыков 100 мм, которые скрепляются вязальной проволокой или пластиковыми хомутами-стяжками через каждые 200 мм.

8. Акустические швы (см. лист 6.24 графической части) в обязательном порядке устраиваются в дверных проемах, а также в местах сооружения звукоизоляционных каркасных перегородок. Деформационные и термоусадочные швы устраиваются по необходимости в соответствии с требованиями СП 29.13330.2011.

9.После набора прочности стяжки излишки кромочного слоя обрезаются строительным ножом. Полученный шов заполняется герметиком Вибросил.
