Шумостоп-техно, сэндвич-панель класса премиум для изоляции ударного шума

Сэндвич-панели с опорами из материала Sylomer®. Применяются под выравнивающей стяжкой в конструкции звукоизолирующего пола плавающего типа.

Шумостоп-Техно 350, сэндвич-панель
1200х600х33 мм, 0,72 м2
137.22 BYN/шт.
190.58 BYN/м²
Вариации

Название Цена, BYN/шт. Цена, BYN/м2
Шумостоп-Техно 600, сэндвич-панель
1200х600х33 мм, 0,72 м2
147.42 204.75
Шумостоп-Техно 1200, сэндвич-панель
1200х600х33 мм, 0,72 м2
157.50 218.75
* Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.
Описание

Для помещений с высокими статическими и интенсивными динамическими нагрузками на перекрытие, к числу которых относятся спортивные залы, технические и производственные помещения, а также съемочные павильоны, где требуется конструкция звукоизолирующего пола, способная сохранять заданные виброакустические характеристики в течение длительного срока эксплуатации.

Данные панели в качестве упругого рабочего слоя укладываются под стяжку плавающего пола, чем обеспечивается высокое снижение уровня ударного шума, а также значительное увеличение дополнительной изоляции воздушного шума.

Применение материала Sylomer® в панелях Шумостоп-Техно гарантирует сохранение акустических и эксплуатационных свойств конструкции звукоизолирующего пола не менее 30 лет эксплуатации.

Отличительные особенности

  • Высокая степень изоляции ударного шума - 38 дБ
  • Стабильные акустические и эксплуатационные свойства пола в течение 30 лет при высоких статических и динамических нагрузках
  • Дополнительная изоляция воздушного шума
  • Отсутствие разделительного слоя при устройстве стяжки

Характеристики

Физико-технические характеристики
Рабочий размер панелей:1200 х 600 мм
Толщина сэндвич-панелей: 33 мм
Вес упаковки: 2,2  кг
Количество в упаковке: 1 шт./0,72 м2

Для различных значений предельной нагрузки на основание звукоизолирующего пола применяются следующие типы сэндвич-панелей:

Наименование панелиМаксимально допустимая нагрузка на панель, кг/м2Собственная резонансная частота системы при 100% нагрузке, ГцОтносительное сжатие панели при 100% нагрузке, %Собственная резонансная частота системы при 50% нагрузке, Гц
Шумостоп-техно 350 350 11 10 19
Шумостоп-техно 600 600 11 10 18
Шумостоп-техно 1200 1200 10 10 15


Изоляция ударного шума

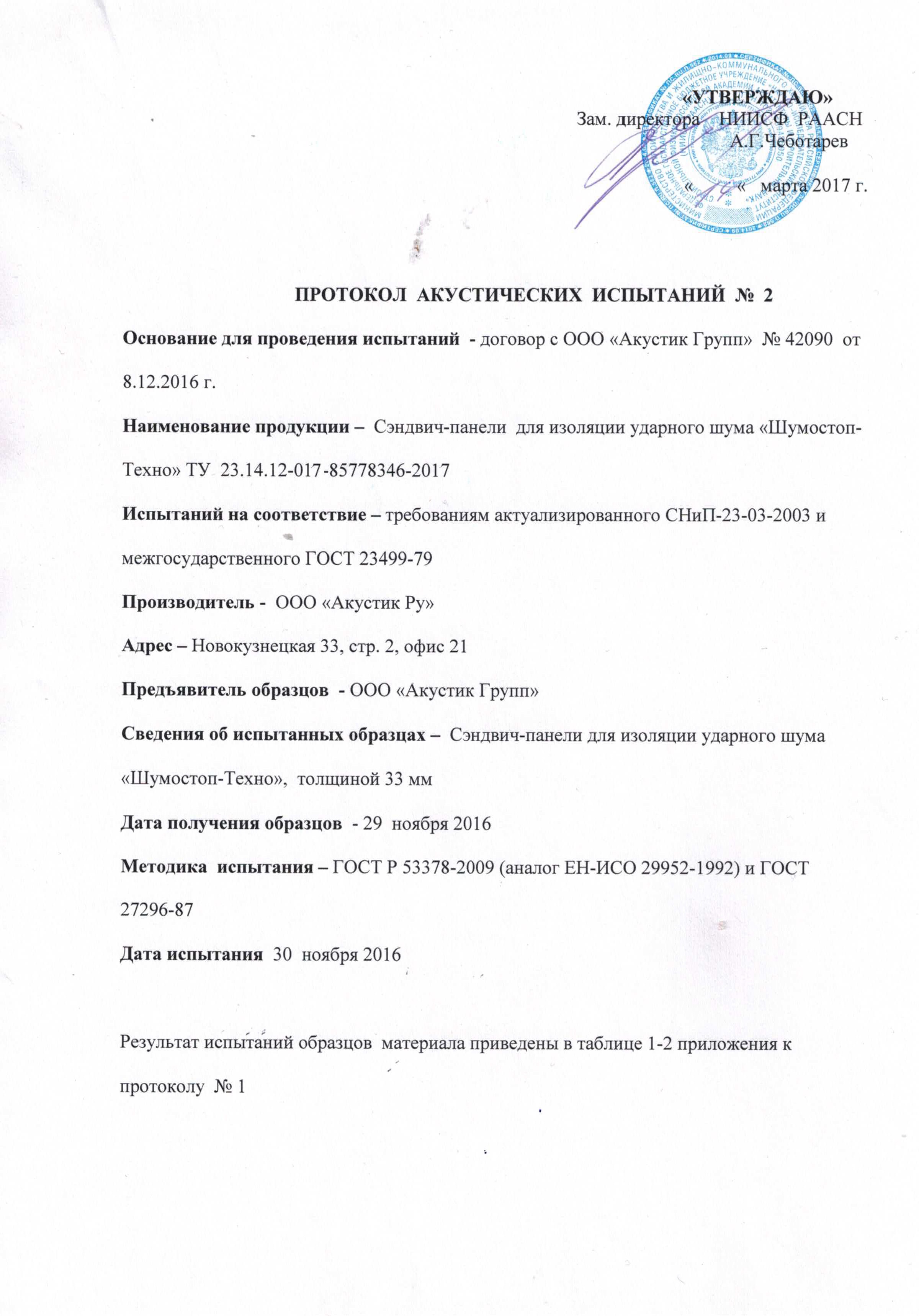

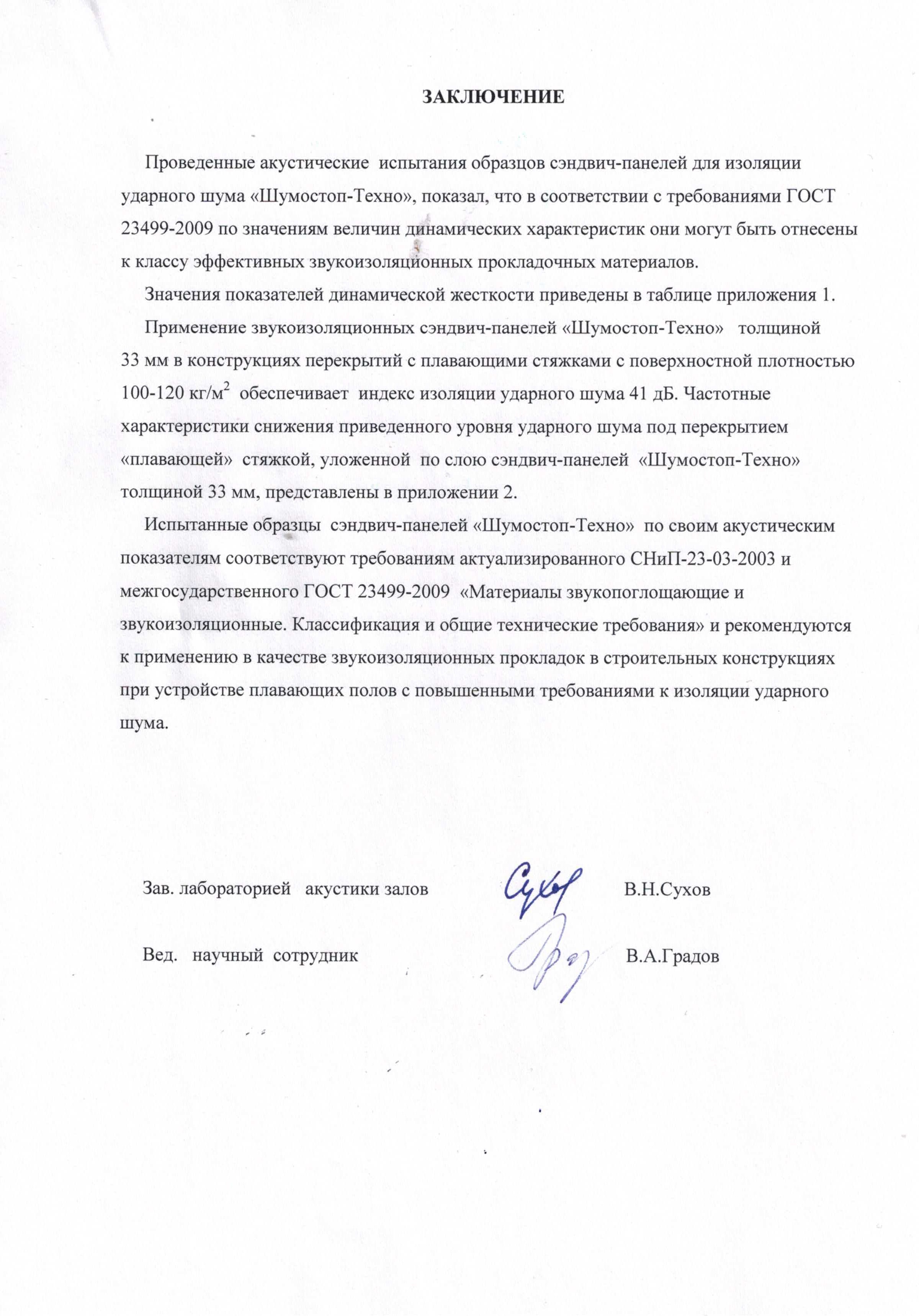

Акустические испытания выполнены лабораторией акустических измерений НИИСФ РААСН, г. Москва.

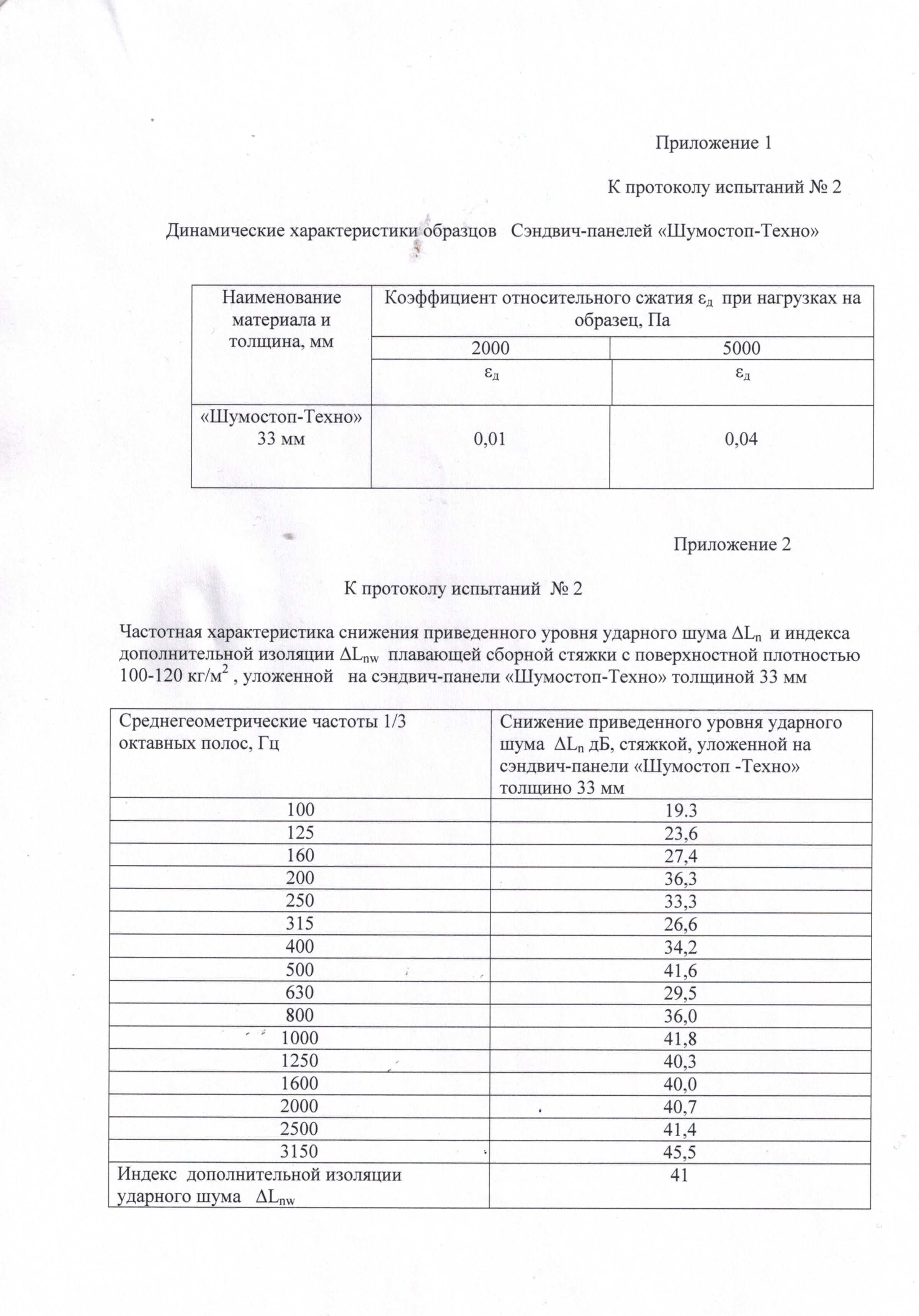

Частота, Гц100125160200250320400500
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на слой Шумостоп-Техно, дБ 19,3 23,6 27,4 36,3 33,3 26,6 34,2 41,6
Частота, Гц630800100012501600200025003200
Снижение приведенного уровня ударного шума ΔLn плавающей стяжкой, уложенной на один слой Шумостоп-Техно, дБ 29,5 36,0 41,8 40,3 40,0 40,7 41,4 45,5

Индекс снижения уровня ударного шума одним слоем Шумостоп-Техно под стяжкой 100-120 кг м2 ΔLn,w = 38 дБ.

Индекс доп. изоляции воздушного шума одним слоем Шумостоп-Техно под стяжкой 100-120 кг м2 ΔRn,w = 8-10 дБ.

Монтаж

Звукоизоляционные панели «Шумостоп-Техно» необходимо укладывать вспененным слоем вверх на ровное или предварительно выровненное основание, стык в стык без зазора с обязательным смещением стыков не менее 150 мм. Раскладка ведется в соответствии с заданными размерами с таким расчетом, чтобы полностью покрыть площадь пола. Стыки между панелями герметично проклеиваются между собой армированным скотчем.

По периметру помещения и вокруг колонн применятся ленточная прокладка Вибростек-М150. Высота кромочной прокладки должна быть чуть выше высоты устраиваемой стяжки.

Стык между кромочной прокладкой и панелями Шумостоп-Техно также герметично проклеивают армированным скотчем.

Поверх панелей Шумостоп–Техно устраивается цементно-песчаная стяжка марки не ниже М300 и толщиной не менее 60 мм, которая в обязательном порядке армируется металлическими конструкциями для придания ей повышенной механической прочности.

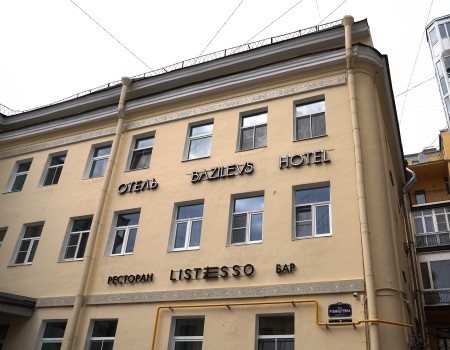

Примеры применения
Сертификаты

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

Сертификаты и патенты (Россия)

Материал размещен в разделах: Звукоизоляция пола
