Звукоизоляционный пол с применением Шумостоп-С2, К2 (2 слоя)

  • Толщина конструкции: 120 мм
  • ΔRw ≈ 11-13 дБ
  • ΔLnw ≈ 43 дБ
~79 BYN2
Посчитать необходимое количество материалов

Звукоизоляция пола под стяжку. Звукоизолирующая конструкция высокого уровня. Используется для защиты от ударного и воздушного шума.

Способ монтажа: влажный.

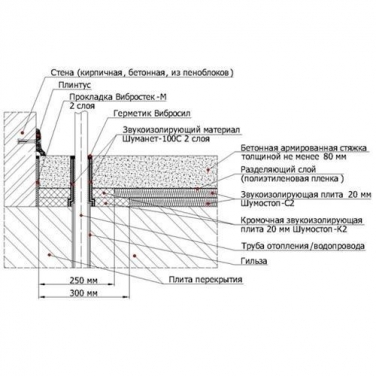

Конструкция состоит из слоя армированной цементно-песчаной стяжки толщиной не менее 80 мм устроенной на звукоизоляционных плитах Шумостоп-С2, К2, которые укладываются в 2 слоя. При этом плиты Шумостоп-К2 укладываются на перекрытие по периметру пола защищаемого помещения и заводятся вертикально на стену для обеспечения акустической развязки стяжки со стенами. Плиты Шумостоп-С2 укладываются на перекрытие пола внутри контура из плит Шумостоп-К2. В качестве разделительного слоя на плиты Шумостоп укладывается армированная пленка (ПВХ).






Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Смета рассчитывается с 5% запасом, а также с учетом округления до целых упаковок. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
Шумостоп-С2,стеклоплита
1200 х 600 х 20 мм, в упаковке 10шт./7,2 м2
- упак. 194.40 1 0.266 упак. 0.0
Шумостоп-К2,минплита
1200 х 300 х 20мм, в упаковке 10шт./3,6м2
- упак. 108.00 1 0.150 упак. 0.0
Итого:
0.0 BYN

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
Вибросил
картридж 290 мл., силиконовый нейтральный герметик
- шт. 23.27 1 0.4 шт. 0.0
Итого:
0.0 BYN

ОБЩЕСТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
Пленка армированная (2м, 25м ПВХ)
Ширина - 200 см. Длина в рулоне - 25 метров.
- рулон 98.70 1 0.02 рулон 0.0
Итого:
0.0 BYN
Итого (при площади звукоизоляции 1 м2):
0.0 BYN

Партнерам





При устройстве конструкции звукоизоляционного пола применяются следующие материалы:

  • Плиты Шумостоп-С2, Шумостоп-К2;
  • Герметик Вибросил;
  • Армированная полиэтиленовая пленка;
  • Цементно-песчаная смесь для устройства стяжки марки не ниже М300;
  • Арматурная сетка с размером ячейки 50х50 мм и диаметром прутка 4 мм.

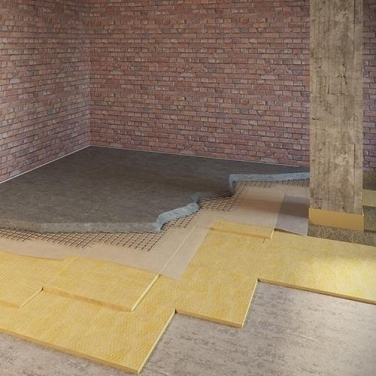

Плиты Шумостоп-С2 укладываются на плиту перекрытия вплотную друг к другу в 2 слоя, без зазора.

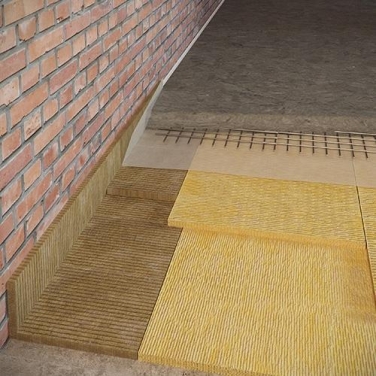

Для обеспечения стабильности основания пола, выполняемого по плитам Шумостоп-С2, по периметру помещения, а также вокруг колонн укладываются кромочные плиты Шумостоп-К2 шириной 300 мм. Чтобы исключить соприкосновение выравнивающей стяжки с поверхностью стен, по всему периметру пола вдоль стен используют прокладочный материал (например, Вибростек или Шумостоп-К2), высота которого должна быть чуть больше толщины устраиваемой стяжки.

На плиты Шумостоп укладывают гидроизоляционный слой (армированную полиэтиленовую пленку) с подъемом его по стене до высоты кромки прокладочного материала. Затем устраивают армированную бетонную стяжку толщиной не менее 80 мм. На стяжке выполняется конструкция чистового пола. Плинтус монтируется только к одной из поверхностей – к полу или к стенам. Монтаж плит рекомендуется производить в хлопчато-бумажных перчатках.

Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений.
