Звукоизолирующая панельная система ЗИПС-Пол Модуль (110 мм)

Звукоизолирующая панельная система ЗИПС-Пол Модуль (110 мм)

Толщина: 110 мм

ΔRwΔRw - индекс звукоизоляции воздушного шума, обеспечиваемого конструкцией

≈ 7-9 дБ

ΔLnwΔLnw – индекст ДОПОЛНИТЕЛЬНОЙ звукоизоляции ударного шума, обеспечиваемый конструкцией

≈ 32 дБ

≈ 335 Br/м²

ТК-014-2023 / Технологическая карта на монтаж звукоизолирующей системы ЗИПС-ПОЛ PDF, 3.70 Мб Альбом инженерных решений «Звукоизолирующие конструкции»

Описание конструкции

Сборная звукоизоляция пола. Звукоизолирующая конструкция высокого уровня. Используется для защиты от воздушного и ударного шума.

Способ монтажа: сухой сборный пол.

Конструкция представляет собой сборный сухой пол, состоящий из двухслойных сэндвич-панелей 75 мм, листа Soundline-dB 16.5 мм, а также финишного листа фанеры 18 мм, который приклеивается на слой эластичной мастики.

Послушать эффект

Плита перекрытия 140 мм без применения материала (Lnw = 80 дБ)

0:00 0:00

Плита перекрытия 140 мм + сброная ЗИ система ЗИПС-Пол Модуль (ΔLnw = 41 дБ)

0:00 0:00

Другие конструкции в этом разделе

Звукоизолирующая панельная система ЗИПС-Пол Вектор (85 мм)

≈298 Br/м²

Купить Подробнее

Звукоизоляционный пол с применением Шумостоп-С2, К2 (1 слой)

≈75 Br/м²

Купить Подробнее

Звукоизоляционный пол с применением Шумостоп-С2, К2 (2 слоя)

≈91 Br/м²

Купить Подробнее

Звукоизоляционный пол с применением Шумостоп-К2 (1 слой)

≈61 Br/м²

Подробнее

Звукоизоляционный пол с применением Шумостоп-К2 (2 слоя)

≈98 Br/м²

Подробнее

Звукоизоляция неровного пола с применением Шумопласт

≈51 Br/м²

Купить Подробнее

Звукоизоляция под финишное напольное покрытие с применением Акуфлекс

≈13 Br/м²

Купить Подробнее

Конструкция звукоизоляционного пола с применением Акуфлекс под стяжкой

≈22 Br/м²

Подробнее

Гидро-звукоизоляционный пол с применением Шуманет-100Гидро

≈10 Br/м²

Купить Подробнее

Гидро-звукоизоляционный пол с применением Шуманет-100Комби

≈47 Br/м²

Купить Подробнее

Звукоизоляция пола под финишное покрытие с применением Вибростек-V300

≈38 Br/м²

Подробнее

Звукоизоляционный пол по лагам с применением Sylomer (шаг 300 мм)

≈221 Br/м²

Купить Подробнее

Звукоизоляционный пол по лагам с применением Sylomer (шаг 400 мм)

≈191 Br/м²

Подробнее

Звукоизоляционный пол с применением Шумостоп-Техно 350

≈269 Br/м²

Купить Подробнее

Теплозвукоизоляционный пол с применением Шуманет-Термо

≈50 Br/м²

Купить Подробнее

Звукоизоляция под финишное напольное покрытие с применением Акуфлекс-Супер

≈40 Br/м²

Подробнее

Конструкция звукоизоляционного пола с применением Акуфлекс-Супер под стяжкой

≈40 Br/м²

Подробнее

Звукоизоляционный пол по лагам с применением регулируемых виброизолирующих опор Виброфлекс LD (шаг 300 мм)

≈56 Br/м²

Подробнее

Звукоизоляционный пол по лагам с применением регулируемых виброизолирующих опор Виброфлекс LD (шаг 400 мм)

≈56 Br/м²

Подробнее

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Смета рассчитывается с 5% запасом, а также с учетом округления до целых упаковок. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения.

Показывать смету для м²

Просто введите свою площадь. Смета пересчитывается автоматически.

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ

Материал

Цена

Количество

Стоимость

ЗИПС-ПОЛ Модуль,сэндвич-панель

1200 х 600 х 75 (0,72 м2/шт.)

148.43 Br

21 шт.

3117.03 Br

SoundLine-dB триплекс ГВЛВУ

лист 1200х1200х16,5мм (1,44м2/лист)

94.25 Br

10 шт.

942.50 Br

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ: 4059,53 Br

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ

Материал

Цена

Количество

Стоимость

Вибростек М-150

рулон 30м, ширина 150мм, толщина 4 мм (4,5 м2)

165.61 Br

1 шт.

165.61 Br

Вибросил

картридж 290 мл., силиконовый нейтральный герметик

24.95 Br

5 шт.

124.75 Br

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ: 290,36 Br

Итого на площадь

м²

стоимость звукоизоляционных материалов 4349,89 Br

Хотите узнать стоимость монтажных работ?

Оставьте заявку

Купить в фирменном интернет-магазине Распечатать смету Выгрузить смету в PDF

Партнерам

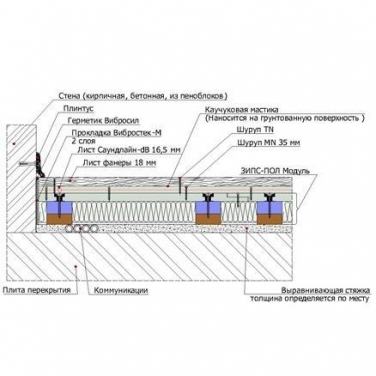

При устройстве конструкции звукоизоляционного пола применяются следующие материалы:

Панели ЗИПС-Пол Модуль;
Герметик Вибросил;
Упругая прокладка Вибростек-М;
Листы Саундлайн-dB;
Листы фанеры толщиной 18 мм;
Каучуковая мастика;
Дополнительные упругие S-опоры Вектор.

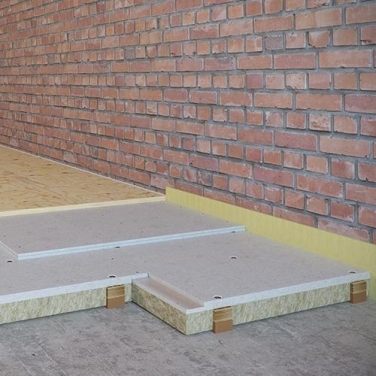

Конструкция представляет собой сборный сухой пол, состоящий из двухслойных сэндвич-панелей 45 мм, листа Soundline-dB 16.5 мм, а также финишного листа фанеры 18 мм, который приклеивается на слой эластичной мастики. Сэндвич-панель состоит из комбинации "жесткого" слоя ГВЛ и "мягкого" слоя штапельного стекловолокна, а также имеет восемь виброизолирующих S-опор, выполненных из эластомера Sylomer.

Панели монтируют на перекрытие путем укладки панелей на пол и скрепления их между собой посредством пазогребневого соединения и шурупов по ГВЛ. Ко всем боковым поверхностям (стенам, колоннам и порогам) торцы сэндвич-панелей прилегают через два слоя упругой прокладки из материала Вибростек-М.

Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений.

ЗИПС-ПОЛ Модуль, сэндвич-панель. Инструкция по монтажу PDF, 1.37 Мб
