ЗИПС-Вектор. Звукоизоляционная бескаркасная облицовка (53 мм)

  • Толщина конструкции: 53 мм
  • ΔRw ≈ 12 – 14 дБ
~135 BYN2
Посчитать необходимое количество материалов

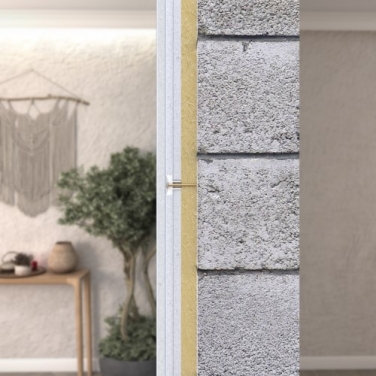

Самая тонкая, полностью готовая к монтажу звукоизолирующая конструкция.

Звукоизолирующая панельная система начального уровня. Чаще всего используется в жилых помещениях и успешно решает задачу защиты от повседневного бытового шума - разговоров соседей, собачьего лая, звука телевизоров и радиоприемников и т.п. (рабочий диапазон конструкции – от 125 Гц).

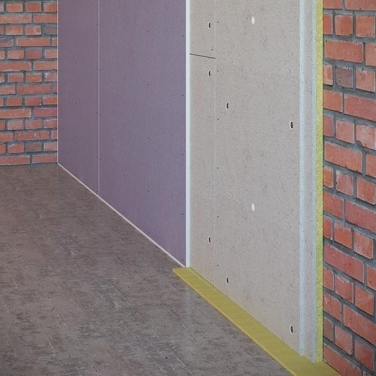

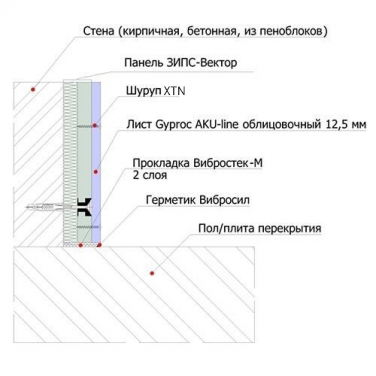

Конструкция звукоизоляционной бескаркасной облицовки состоит из панелей ЗИПС-Вектор толщиной 40 мм, комплекта крепежа, виброизоляционной ленты Вибростек-М 100, финишных листов Gyproc Aku-line и герметика Вибросил. Панели ЗИПС-Вектор крепятся к стене только через существующие виброузлы с помощью пластиковых дюбелей. Головка винта должна вкручиваться в виброузел не глубже, чем 1-2 мм от уровня лицевой стороны панели. Если панель устанавливается целиком (без подрезки) на изолируемую стену, то монтаж осуществляется только с помощью шести узлов крепления, центральные узлы крепления не используются. Если же панель подрезается, то для монтажа используются все доступные узлы крепления. Подрезки менее 250 мм в монтаже не применяются. Подробная технология устройства звукоизоляционной облицовки приведена в Альбоме инженерных решений.

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Смета рассчитывается с 5% запасом, а также с учетом округления до целых упаковок. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
ЗИПС-Вектор, сэндвич-панель с комплектом крепежа
600 х 1200 х 40 мм, 0,72 м2 (в поддоне 30/60 шт.)
- шт. 79.20 1 1.388 шт. 0.0
AKU-Line (AКУ-Лайн), ГКЛА Gyproc
лист 2500 х 1200 х 12,5 мм (3м2/лист)
- шт. 32.96 1 0.34 шт. 0.0
Итого:
0.0 BYN

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
Вибросил
картридж 290 мл., силиконовый нейтральный герметик
- шт. 23.27 1 0.31 шт. 0.0
Вибростек-М 100
рулон 30м, ширина 100мм, толщина 4 мм (3м2)
- шт. 93.66 1 0.067 шт. 0.0
Итого:
0.0 BYN
Итого (при площади звукоизоляции 1 м2):
0.0 BYN

Партнерам





1. Подготовка поверхности к монтажу

Панельная система ЗИПС монтируется на существующие стены, выполненные из бетона, блоков или кирпича, железобетонные монолитные колонны, а также плиты межэтажных перекрытий. Не рекомендуется монтировать панельную систему на конструкции толщиной менее 80 мм. До начала монтажных работ поверхность стен и потолка должна быть выровнена штукатурной смесью. Допускаются неровности и отклонения не более 10 мм на погонный метр поверхности.

1. Подготовка поверхности к монтажу

2. Начало монтажа

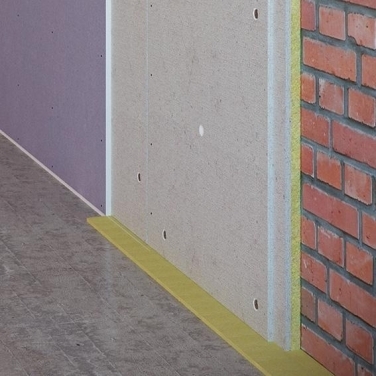

К боковым стенам и потолку торцы сэндвич-панелей должны примыкать через два слоя виброизолирующей ленты Вибростек-М. Лента наклеивается и фиксируется при помощи герметика Вибросил. На пол панельную систему опирают через два слоя виброизолирующей ленты Вибростек-М. Прокладка Вибростек-М также обязательно должна подкладываться под торцы гипсоволокнистых и гипсокартонных листов, примененных в системе. Если панельная система монтируется на потолок, на всех примыканиях к боковым поверхностям используется виброизолирующая лента Вибростек-М в 2 слоя.

2. Начало монтажа

3. Установка сэндвич-панелей

В каждой сэндвич-панели имеется 8 виброузлов для ее закрепления к поверхности. Панели должны монтироваться исключительно через виброузлы. Монтаж сэндвич-панелей удобнее вести снизу вверх, слева направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда - только по длинной стороне. Панели устанавливают следующим образом: панель прикладывается к стене, непосредственно через виброузлы просверливаются отверстия в стене/потолке глубиной 60 мм.

В полученные отверстия вставляются пластмассовые дюбели, в которые предварительно на нескольких витках резьбы, не допуская расширения дюбеля, ввинчивается шуруп с шайбой. После того как дюбель вставлен в просверленное отверстие, его забивают до упора при помощи молотка и завинчивают с подложенной под его головку конусной шайбой.

3. Установка сэндвич-панелей


ВНИМАНИЕ! Головка винта утапливается в поверхность виброузла не более чем на 1-2 мм!

4. Подрезка панелей

Сэндвич-панели стыкуются между собой посредством пазогребневого соединения. Пазогребневые стыки дополнительно стягиваются между сбой саморезами по ГВЛ 3х25 мм, шаг саморезов 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются сэндвич-панели при помощи электролобзика, слой ваты обрезается острым ножом.

4. Подрезка панелей

5. Разбежка стыков

Отрезанные части панели длиной менее 250 мм не используются. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы вкладываются полосы из гипсоволокнистого или гипсокартонного листов толщиной 10 мм и фиксируются к панелям саморезами по ГВЛ 3х25 мм.

5. Разбежка стыков

6. Особенности в использовании крепежных элементов

Если сэндвич-панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести виброузлов крепления (центральные узлы не используются). Если стеновая панель подлежит обрезке – используются все доступные узлы крепления. При монтаже сэндвич-панелей на потолок дополнительно используются два центральных виброузла, в которые вставляются металлические анкерные винты. Аналогичным образом к стенам монтируются панели ЗИПС-Синема. В комплекте крепежа для установки сэндвич-панелей на потолок имеются два типа анкерных винтов – стандартные (длина которых на 50 мм больше толщины сэндвич-панели) и укороченные. Укороченные анкерные винты применяются для монтажа на пустотные плиты межэтажных перекрытий.

6. Особенности в использовании крепежных элементов

7. Финишный слой листов AKU-line

После завершения монтажа стыки между сэндвич-панелями обрабатываются герметиком Вибросил. К полученной поверхности закрепляют финишный слой листов AKU-Line толщиной 12,5 мм. Листы должны примыкать к смежным поверхностям также через виброизолирующую ленту Вибростек-М в 2 слоя в соответствии с п.2 настоящей инструкции. При монтаже листов AKU-Line используются саморезы 3,9х41 мм. Саморезы не должны попадать на виброузлы сэндвич-панелей. Шаг саморезов по вертикали составляет 200 мм, по горизонтали – 400 мм.

7. Финишный слой листов AKU-line

8. Заключительный этап

Излишки выступающей ленты Вибростек-М обрезают заподлицо с финишным слоем листов AKU-Line. Швы заполняют виброакустическим силиконовым герметиком Вибросил. Для получения качественного шва, рекомендуется использовать малярный скотч, который наклеивается на поверхности, образующие угол. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку.

8. Заключительный этап
