Звукоизоляционная каркасная облицовка (90 мм)

  • Толщина конструкции: 90 мм
  • ΔRw ≈ 15-17 дБ
~99 BYN2
Посчитать необходимое количество материалов

Монтируется на звукоизолирующий пол и к подвесному звукоизоляционному потолку. Высота до 3 метров.

Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, радио, лай собак). Имеет ограничение по применимости - высота потолков до 3 м. Для достижения заявленного эффекта - монтаж на звукоизолированные основания: "плавающий" пол, звукоизолирующий потолок.

Материал облицовываемой стены: кирпич, бетон, газосиликат, гипсовые пазогребневые плиты.

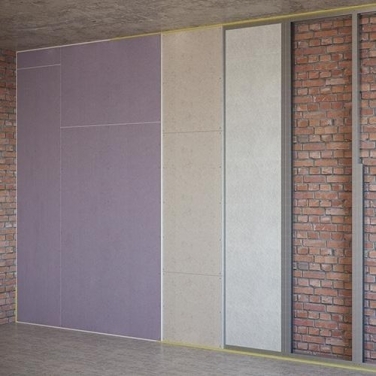

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100, герметика Вибросил, металлических профилей Gyproc-Стандарт ПС 50/50 и ПН 50/40.

Обратите внимание! В зависимости от конкретной ситуации в конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Смета рассчитывается с 5% запасом, а также с учетом округления до целых упаковок. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
Шуманет-ЭКО, стеклоплита НГ
1250 х 600 х 50 мм, в упаковке 4шт./3,0 м2
- упак. 40.92 1 0.34 упак. 0.0
AKU-line (Aку-Лайн), ГКЛА Gyproc
лист 2500 х 1200 х 12,5 мм (3м2/лист)
- шт. 24.60 1 0.34 шт. 0.0
SoundLine-dB триплекс ГВЛВУ
лист 1200х1200х16,5мм (1,44м2/лист)
- шт. 58.40 1 0.7 шт. 0.0
Итого:
0.0 BYN

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
Вибросил
картридж 290 мл., силиконовый нейтральный герметик
- шт. 12.98 1 0.31 шт. 0.0
Вибростек-М 100
рулон 30м, ширина 100мм, толщина 4 мм (3м2)
- шт. 50.00 1 0.067 шт. 0.0
Итого:
0.0 BYN

ОБЩЕСТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN

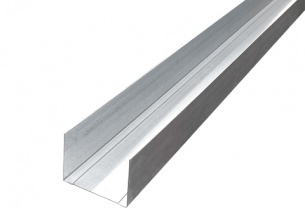

Профиль Gyproc-Стандарт ПН 50/40
Направляющий профиль, 3м
- шт. 14.72 1 0.24 шт. 0.0

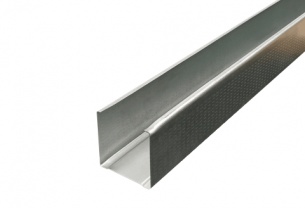

Профиль Gyproc-Стандарт ПC 50/50
стоечный профиль, 3м
- шт. 18.30 1 1.34 шт. 0.0
Итого:
0.0 BYN
Итого (при площади звукоизоляции 1 м2):
0.0 BYN

Партнерам

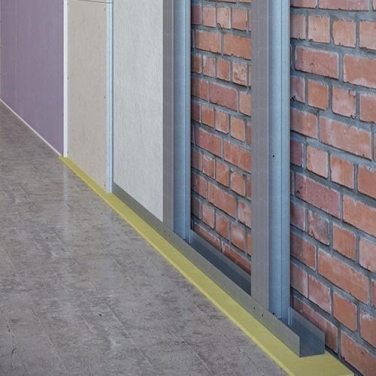

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100, герметика Вибросил, металлических профилей Gyproc-Стандарт ПС 50/50 и ПН 50/40. Каркас звукоизоляционной облицовки монтируется с отступом 10мм от изолируемой стены. К ограждающим конструкциям элементы звукоизоляционной облицовки примыкают исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 100.

Внимание! Каркасная звукоизолирующая облицовка не должна иметь жестких связей с изолируемой стеной. В случае, если на облицовку действует консольная нагрузка (кухонные шкафы, тяжелые полки), то металлический каркас следует крепить к изолируемой стене при помощи виброподвесов Виброфлекс-коннект-ПС либо Виброфлекс-КС. Данные опоры применяются из расчета: одно крепление на каждые 1,5 м.п. стоечного профиля, но не менее 3 шт. при длине профиля до 3м. От края профиля крепление монтируется на расстоянии не более чем 150 мм.

Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Вибросил. Подробная технология устройства звукоизоляционной облицовки приведена в Альбоме инженерных решений (апрель 2016, шифр ASP-402-0416) на листе 15 стр. 36.
