Звукоизоляционная каркасная облицовка с применением Виброфлекс-КС (90 мм)

Толщина конструкции: 90 мм
ΔRw ≈ 23-25 дБ

~157 BYN/м²

Посчитать необходимое количество материалов

Самая эффективная конструкция каркасной облицовки на виброкреплениях. Высота до 10 метров.

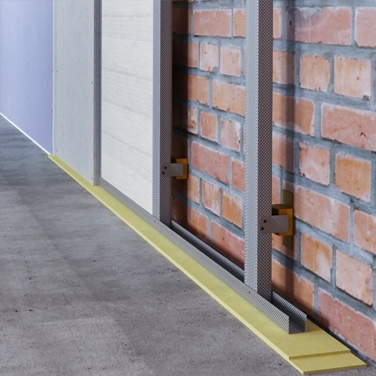

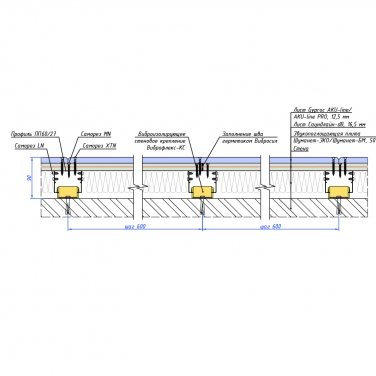

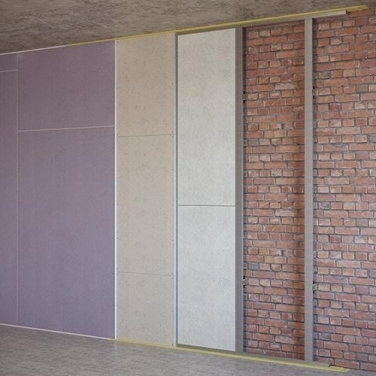

Состав конструкции (нумерация соответствует рисунку):

1. Стеновое крепление Виброфлекс-КС
2. Прокладка Вибростек-М 100 2 слоя

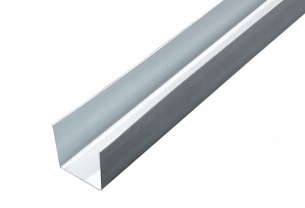

3. Профиль Gyproc-Стандарт ППН 28/27

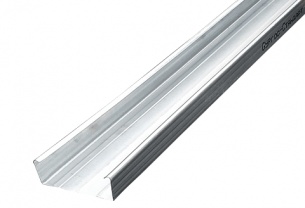

4. Профиль Gyproc-Стандарт ПП 60/27
5. Звукопоглощающая плита 50мм Шуманет-ЭКО/Шуманет-БМ/Шуманет-СК
6. Лист Саундлайн-db 17,5 мм
7. Лист Gyproc AKU-line 12,5 мм
8. Герметик Вибросил
9. Существующая стена

Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, радио, лай собак).

Материал облицовываемой стены: кирпич, бетон, газосиликат, гипсовые/пазогребневые плиты.

Обратите внимание! В зависимости от конкретной ситуации в конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

ТК-006-2022 / Технологическая карта на монтаж конструкции Звукоизолирующей каркасной облицовки с применением подвесов Виброфлекс PDF, 3.06 Мб

Альбом инженерных решений «Звукоизолирующие конструкции»

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Смета рассчитывается с 5% запасом, а также с учетом округления до целых упаковок. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения.

Показывать смету для

м²

Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал	Количество	Ед.изм.	Цена за ед., BYN	Сумма, BYN
Виброфлекс-КС виброизолирующее крепление стеновое	-	шт.	19.95	1 1.7 шт.
SoundLine-dB триплекс ГВЛВУ лист 1200х1200х16,5мм (1,44м2/лист)	-	шт.	80.01	1 0.7 шт.
AKU-Line (AКУ-Лайн), ГКЛА Gyproc лист 2500 х 1200 х 12,5 мм (3м2/лист)	-	шт.	32.96	1 0.34 шт.
Шуманет-ЭКО, стеклоплита НГ 1250 х 600 х 50 мм, в упаковке 4шт./3,0 м2	-	упак.	95.52	1 0.34 упак.

Итого:

0.0 BYN

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал	Количество	Ед.изм.	Цена за ед., BYN	Сумма, BYN
Вибросил картридж 290 мл., силиконовый нейтральный герметик	-	шт.	23.27	1 0.3 шт.	0.0
Вибростек-М 100 рулон 30м, ширина 100мм, толщина 4 мм (3м2)	-	шт.	93.66	1 0.067 шт.	0.0

Итого:

0.0 BYN

ОБЩЕСТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ:

Материал	Количество	Ед.изм.	Цена за ед., BYN	Сумма, BYN
Профиль Gyproc-Стандарт ППН 28/27 потолочный направляющий профиль, 3м	-	шт.	8.76	1 0.24 шт.	0.0
Профиль Gyproc-Стандарт ПП 60/27 потолочный профиль, 3м	-	шт.	12.36	1 0.67 шт.	0.0

Итого:

0.0 BYN

Итого (при площади звукоизоляции 1 м²):

0.0 BYN

Выгрузить смету в PDF

Распечатать смету

Партнерам

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100, герметика Вибросил, металлических профилей Gyproc-Стандарт ППН 28/27 и ПП 60/27, виброподвесов Виброфлекс-КС.

Металлические профили ПП 60/27 крепятся к изолируемой стене при помощи специальных виброподвесов Виброфлекс-КС. Виброподвесы устанавливаются с шагом не более чем через каждые 1,5 погонных метра стоечного профиля, но не менее 3 штук при длине профиля до 3 метров.

От края профиля крепления монтируются на расстоянии не более 150 мм. Металлические профили ППН 28/27 монтируются к ограждающим конструкциям пола, потолка и боковых стен через два слоя звукоизоляционной прокладки Вибростек-М100.

Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся к каркасу с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек-М100 обрезаются, получившийся шов заполняют герметиком Вибросил.

Подробная технология устройства звукоизоляционной облицовки приведена в Альбоме инженерных решений.
