ЗИПС-Вектор, сэндвич-панель

ЗИПС-Вектор – тонкая система дополнительной звукоизоляции стен и потолочных перекрытий из гипса, кирпича и бетона. Виброузлы по запатентованной технологии VIBRID ®

ЗИПС-Вектор, сэндвич-панель с комплектом крепежа
600 х 1200 х 40 мм, 0,72 м2 (в поддоне 30/60 шт.)
79.20 BYN/шт.
110.00 BYN/м²
* Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.
Описание

Область применения

Чаще всего ЗИПС-Вектор применяется для звукоизоляции в помещениях многоквартирных и частных домов, офисных помещений. Успешно решает задачу защиты от повседневного шума малой интенсивности: разговоры соседей, звук телевизора, телефонные разговоры, шум офисной техники.

Улучшает показатели звукоизоляции на значение до 14 дБ.

Новая запатентованная технология производства виброузлов

VIBRID® - гибридная комбинация двух типов виброакустических материалов: полиуретановой втулки и виброизолирующего силиконового герметика Вибросил, обеспечивает повышенную конструкционную прочность и надежную герметизацию виброузла.

Состав

Звукоизолирующая панельная система ЗИПС-ВЕКТОР состоит из сэндвич-панелей толщиной 40 мм и специальных финишных гипсокартонных листов AКУ-Лайн 12,5 мм, виброизоляционной ленты Вибростек-М / Вибростек-Вайт / Ультракустик Лента F100 и виброакустического герметика Вибросил.

Сэндвич-панель ЗИПС-ВЕКТОР представляет собой комбинацию пазогребневого ГВЛВ 20 мм и штапельного стекловолкна с высокой механической прочностью 20 мм.

Каждая сэндвич-панель содержит восемь виброизолирующих узлов, состоящих из двух компонентов (запатентованная технология VIBRID®), посредством которых она монтируется к стенам и потолочным перекрытиям.

В комплект поставки сэндвич-панелей входят все необходимые крепежные элементы.

Отличительные особенности:

  • Запатентованные виброизолирующие узлы нового поколения   обеспечивают повышенную конструкционную прочность и акустическую эффективность;
  • Звукоизоляция системой ЗИПС-ВЕКТОР достигает 14 дБ при толщине всего 53 мм; Бескаркасное крепление к поверхности для простого и быстрого монтажа.

Хранение

Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадение на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания.

Сэндвич-панели ЗИПС-Вектор прошли необходимую сертификацию, отнесены к категории горючести Г1 (слабогорючие материалы), технические характеристики подтверждены лабораторными испытаниями. Материал проверен на множестве реальных объектов и отлично себя зарекомендовал. Акустик Групп является производителем материала. Покупая ЗИПС-Вектор у нас, Вы получаете гарантии качества (100% не подделка) и лучшей цены. Получить консультацию инженера или сделать заказ Вы можете, оставив заявку на сайте или позвонив по телефону ближайшего офиса.

Экологичность

Панели ЗИПС-Вектор прошли лабораторные испытания выборки продукции и получили сертификат по стандарту EcoMaterial 2.0, подтвердив безопасность для человека.

ECO Material - система добровольной экологической сертификации строительных и отделочных материалов.

Характеристики

Размеры:

Рабочий размер (без площади гребней) панелей: 1200 х 600 мм
Толщина сэндвич-панели: 40 мм
Толщина системы с финишным слоем ГКЛ: 53 мм

Физические характеристики:

Вес панели: 19,5 кг
Поверхностная плотность системы: 38 кг/м2

Изоляция воздушного шума

Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:

Частота, Гц100125160200250315400500

стена из силикатного кирпича 120 мм (Rw = 50 дБ)

41 42 39 39 44 41 42 42
стена из силикатного кирпича 120 мм + ЗИПС-Вектор 40 мм + AKU-line 12,5 мм (Rw = 64 дБ) 36 40 44 51 59 59 63 66
Частота, Гц630800100012501600200025003150
стена из силикатного кирпича 120 мм (Rw = 50 дБ) 45 49 51 55 57 60 64 66
стена из силикатного кирпича 120 мм + ЗИПС-Вектор 40 мм + AKU-line 12,5 мм (Rw = 64 дБ) 71 77 81 85 87 89 91 92

Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Вектор: ΔRw = 14 дБ

Комплектация

В комплект крепежа для ЗИПС-ВЕКТОР входят:

НазваниеФотоКоличество
Саморез универсальный ∅5х90 мм 8 шт.
Дюбель универсальный Фишер ∅8х50 мм 8 шт.
Анкер металлический ∅8х72 мм 2 шт.
Анкер металлический ∅8х92 мм 2 шт.
Саморез по ГВЛ ∅3,9х30 мм 10 шт.
Саморез Ультракустик ∅3.9х41 мм 25 шт.
Шайба увеличенная M5 8 шт.
Шайба M8 2 шт.
Монтаж

1. Подготовка поверхности к монтажу

Панельная система ЗИПС монтируется на существующие стены, выполненные из бетона, блоков или кирпича, железобетонные монолитные колонны, а также плиты межэтажных перекрытий. Не рекомендуется монтировать панельную систему на конструкции толщиной менее 80 мм. До начала монтажных работ поверхность стен и потолка должна быть выровнена штукатурной смесью. Допускаются неровности и отклонения не более 10 мм на погонный метр поверхности.

1. Подготовка поверхности к монтажу

2. Начало монтажа

К боковым стенам и потолку торцы сэндвич-панелей должны примыкать через два слоя виброизолирующей ленты Вибростек-М. Лента наклеивается и фиксируется при помощи герметика Вибросил. На пол панельную систему опирают через два слоя виброизолирующей ленты Вибростек-М. Прокладка Вибростек-М также обязательно должна подкладываться под торцы гипсоволокнистых и гипсокартонных листов, примененных в системе. Если панельная система монтируется на потолок, на всех примыканиях к боковым поверхностям используется виброизолирующая лента Вибростек-М в 2 слоя.

2. Начало монтажа

3. Установка сэндвич-панелей

В каждой сэндвич-панели имеется 8 виброузлов для ее закрепления к поверхности. Панели должны монтироваться исключительно через виброузлы. Монтаж сэндвич-панелей удобнее вести снизу вверх, слева направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда - только по длинной стороне. Панели устанавливают следующим образом: панель прикладывается к стене, непосредственно через виброузлы просверливаются отверстия в стене/потолке глубиной 60 мм.

В полученные отверстия вставляются пластмассовые дюбели, в которые предварительно на нескольких витках резьбы, не допуская расширения дюбеля, ввинчивается шуруп с шайбой. После того как дюбель вставлен в просверленное отверстие, его забивают до упора при помощи молотка и завинчивают с подложенной под его головку конусной шайбой.

3. Установка сэндвич-панелей


ВНИМАНИЕ! Головка винта утапливается в поверхность виброузла не более чем на 1-2 мм!

4. Подрезка панелей

Сэндвич-панели стыкуются между собой посредством пазогребневого соединения. Пазогребневые стыки дополнительно стягиваются между сбой саморезами по ГВЛ 3,9х30 мм, шаг саморезов 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются сэндвич-панели при помощи электролобзика, слой ваты обрезается острым ножом.

4. Подрезка панелей

5. Разбежка стыков

Отрезанные части панели длиной менее 250 мм не используются. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы вкладываются полосы из гипсоволокнистого или гипсокартонного листов и фиксируются к панелям саморезами по ГВЛ 3,9х30 мм.

5. Разбежка стыков

6. Особенности в использовании крепежных элементов

Если сэндвич-панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести виброузлов крепления (центральные узлы не используются). Если стеновая панель подлежит обрезке – используются все доступные узлы крепления. При монтаже сэндвич-панелей на потолок дополнительно используются два центральных виброузла, в которые вставляются металлические анкерные винты. Аналогичным образом к стенам монтируются панели ЗИПС-Синема. В комплекте крепежа для установки сэндвич-панелей на потолок имеются два типа анкерных винтов – стандартные (длина которых на 50 мм больше толщины сэндвич-панели) и укороченные. Укороченные анкерные винты применяются для монтажа на пустотные плиты межэтажных перекрытий.

6. Особенности в использовании крепежных элементов

7. Финишный слой листов AKU-line

После завершения монтажа стыки между сэндвич-панелями обрабатываются герметиком Вибросил. К полученной поверхности закрепляют финишный слой листов AKU-Line толщиной 12,5 мм. Листы должны примыкать к смежным поверхностям также через виброизолирующую ленту Вибростек-М в 2 слоя в соответствии с п.2 настоящей инструкции. При монтаже листов AKU-Line используются саморезы 3,9х41 мм. Саморезы не должны попадать на виброузлы сэндвич-панелей. Шаг саморезов по вертикали составляет 200 мм, по горизонтали – 400 мм.

7. Финишный слой листов AKU-line

8. Заключительный этап

Излишки выступающей ленты Вибростек-М обрезают заподлицо с финишным слоем листов AKU-Line. Швы заполняют виброакустическим силиконовым герметиком Вибросил. Для получения качественного шва, рекомендуется использовать малярный скотч, который наклеивается на поверхности, образующие угол. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку.

8. Заключительный этап

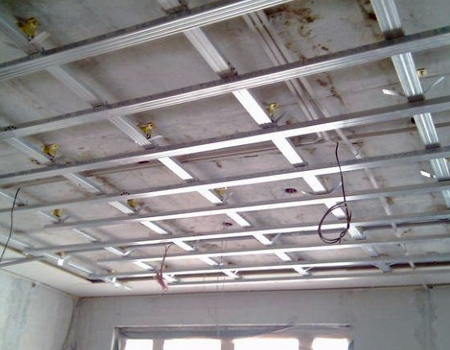

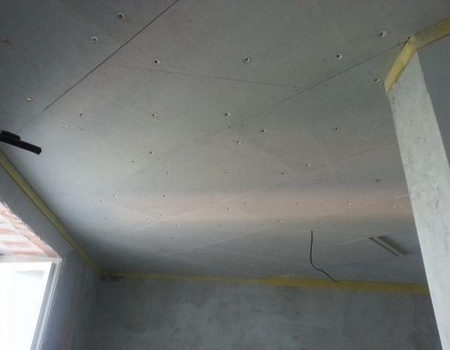

Примеры применения
Видео
Сертификаты

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

Сертификаты и патенты (Россия)

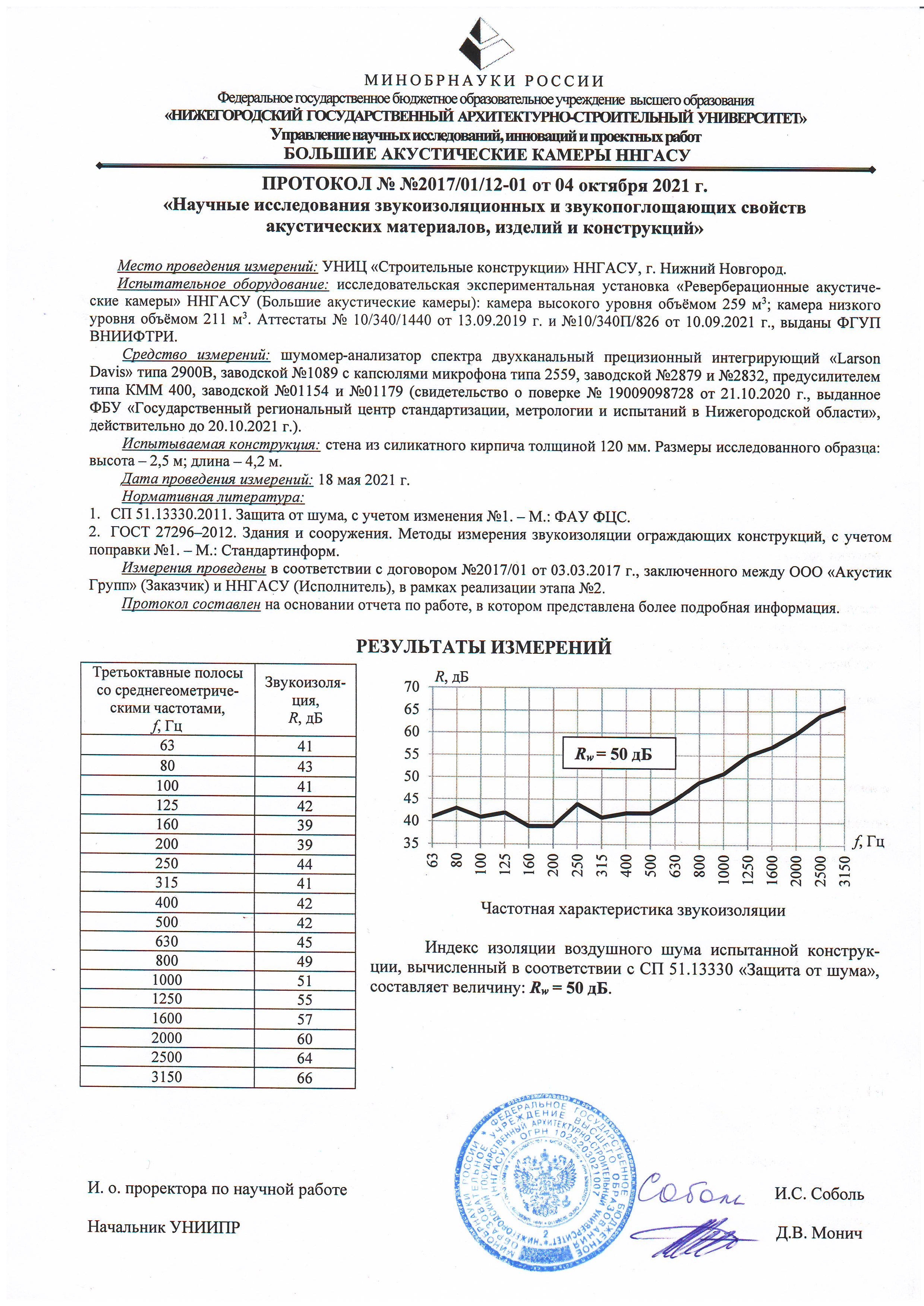

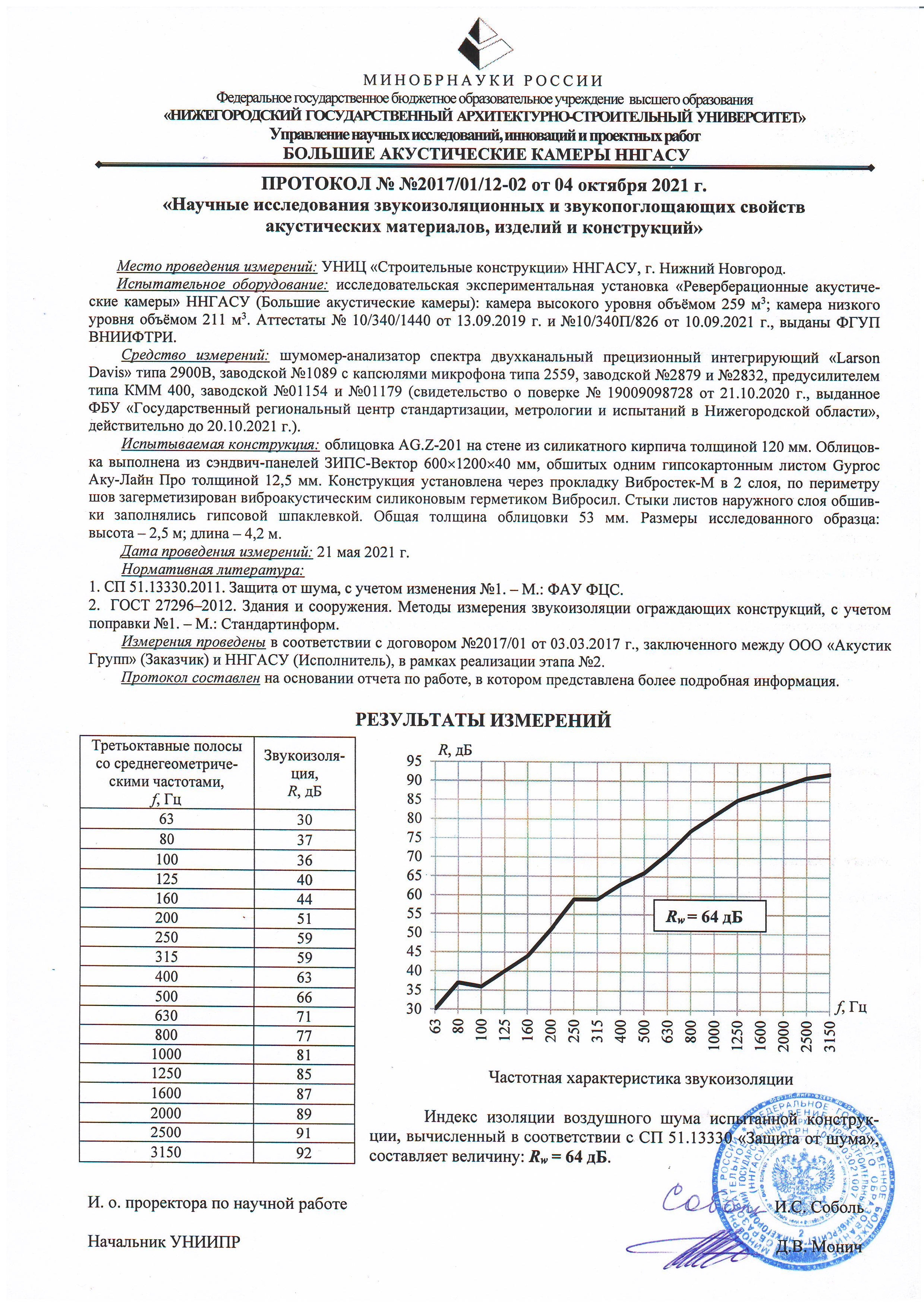

Протокол акустических измерений

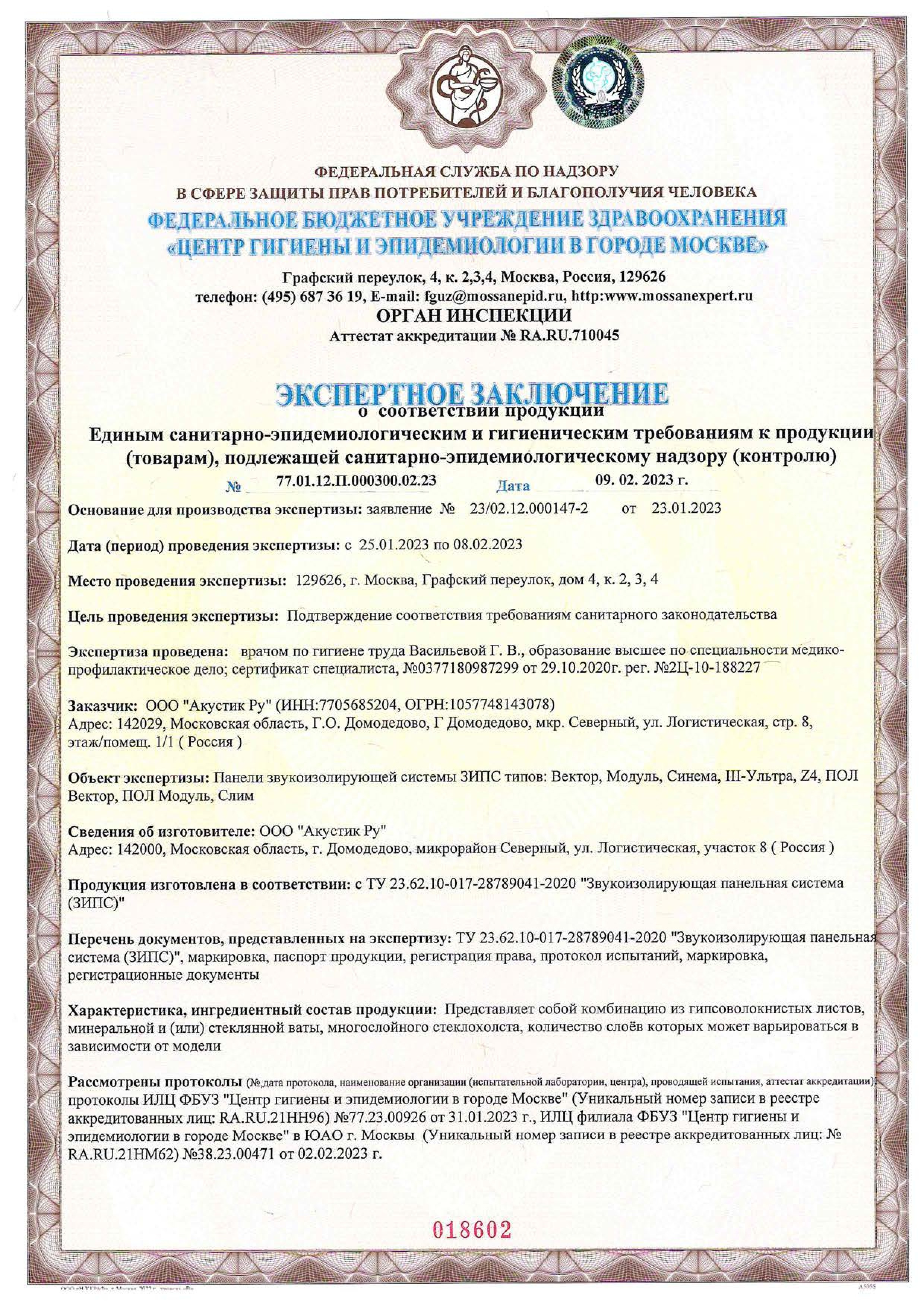

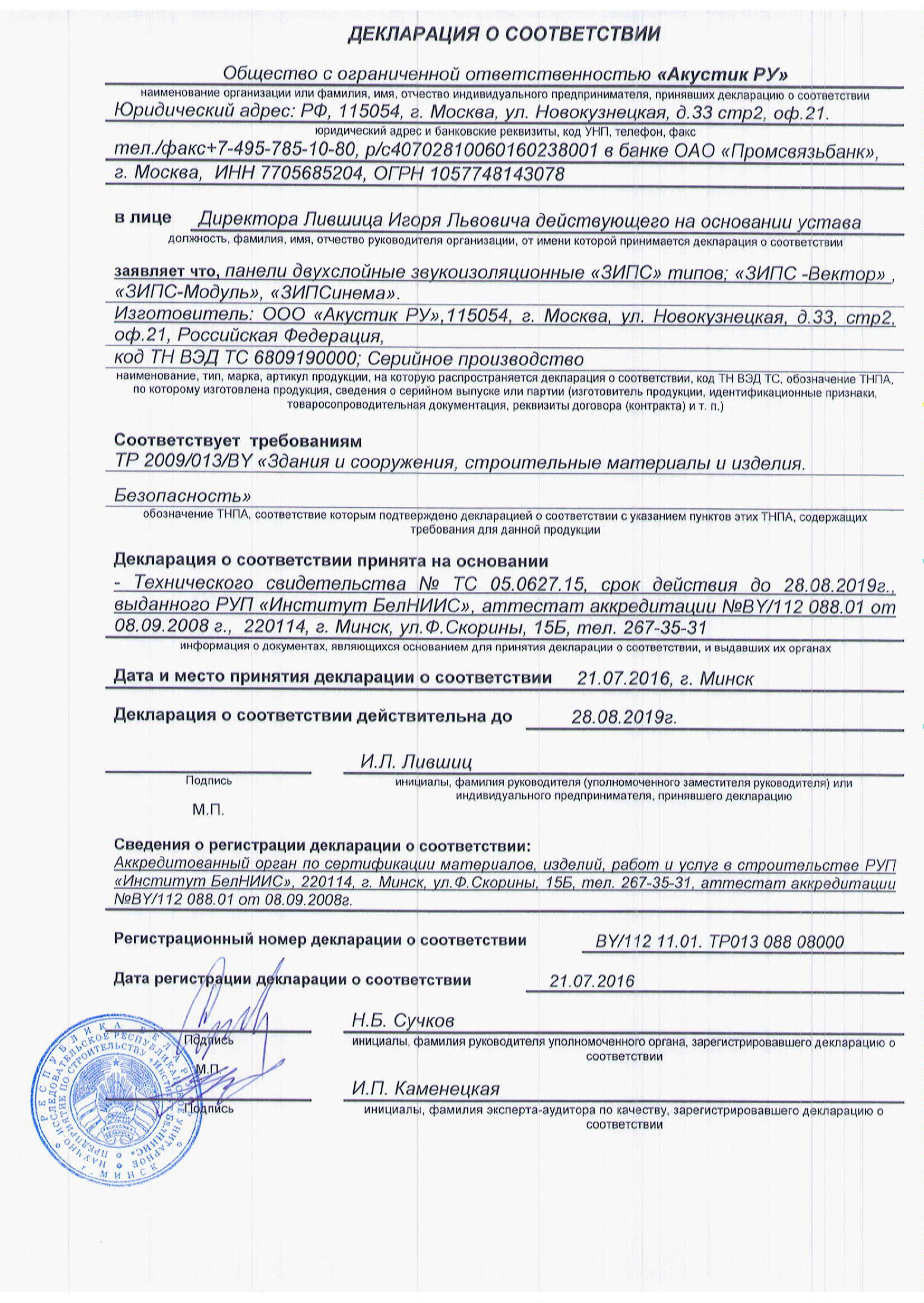

Декларация о соответствии

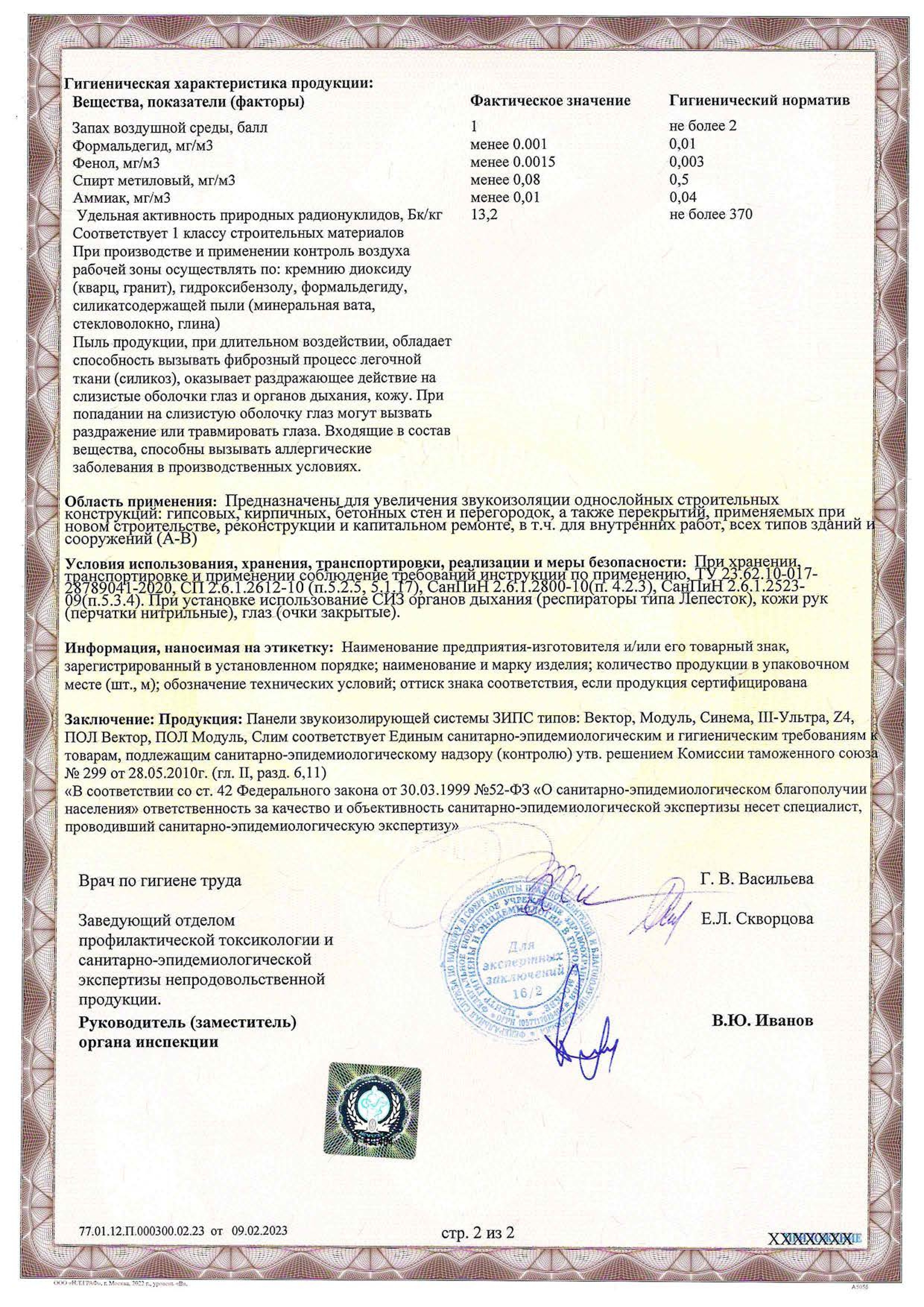

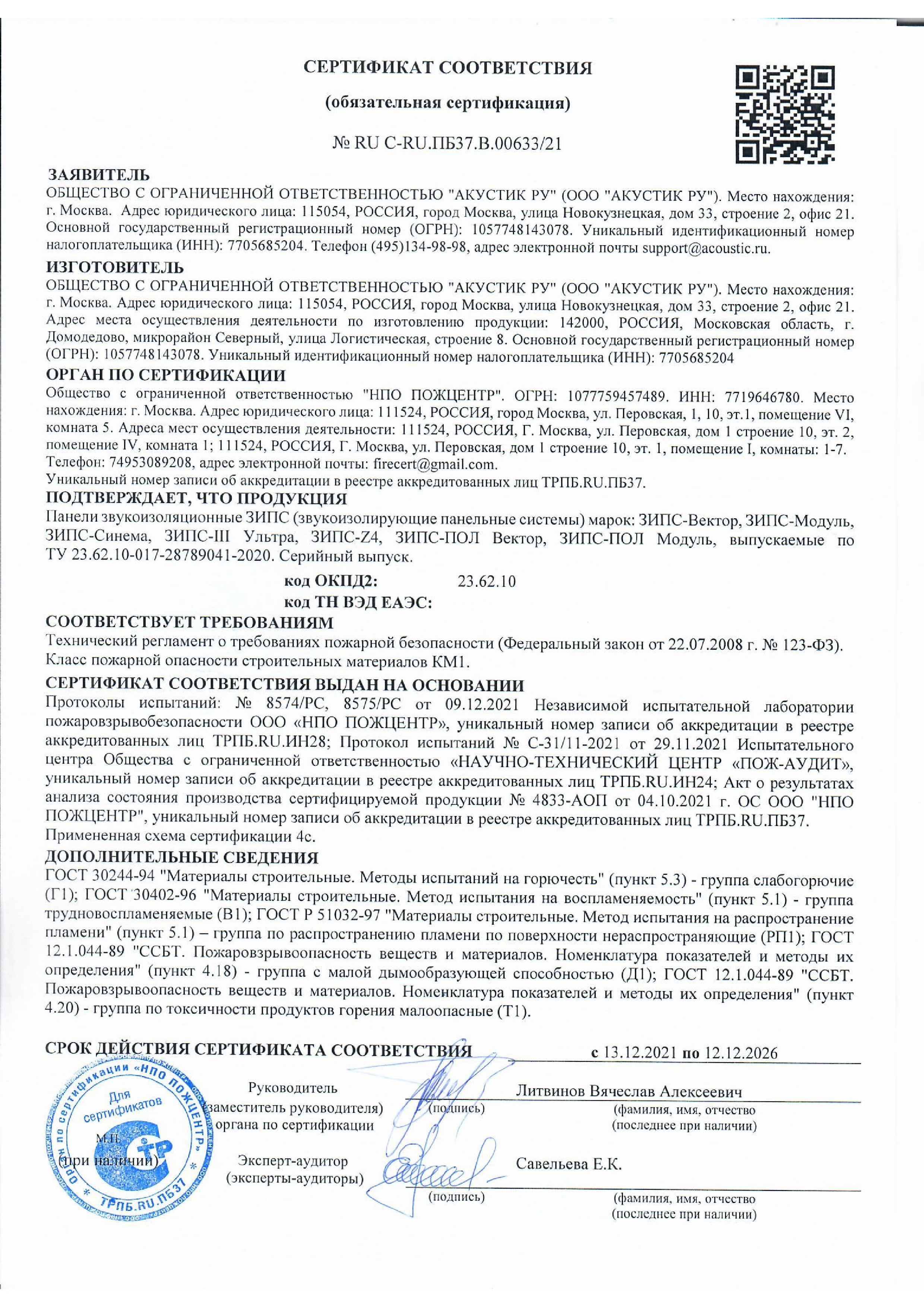

Сертификат пожарной безопасности

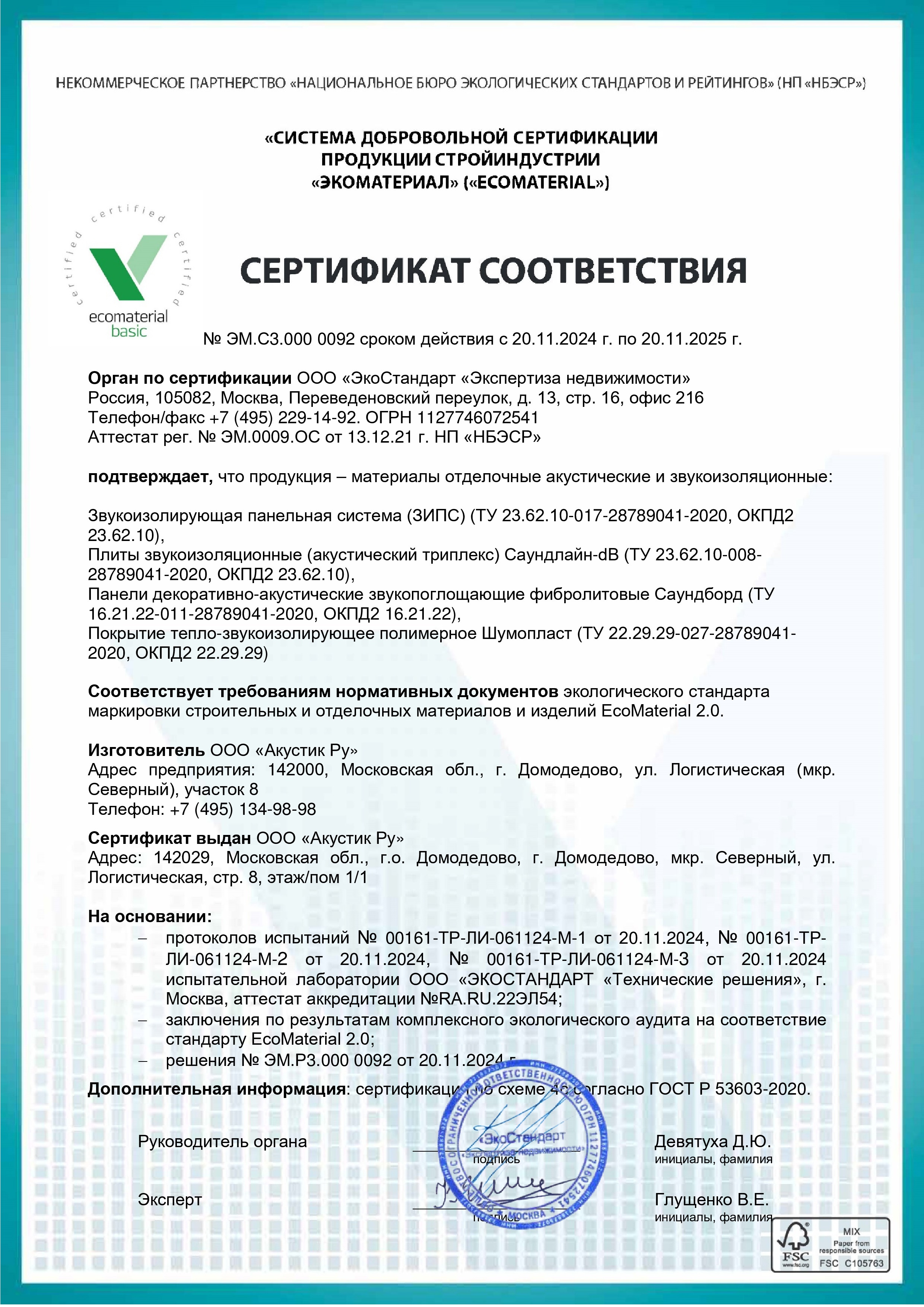

Экологический сертификат

Результаты натурных измерений

Для печати документов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

Результаты натурных измерений (Россия)

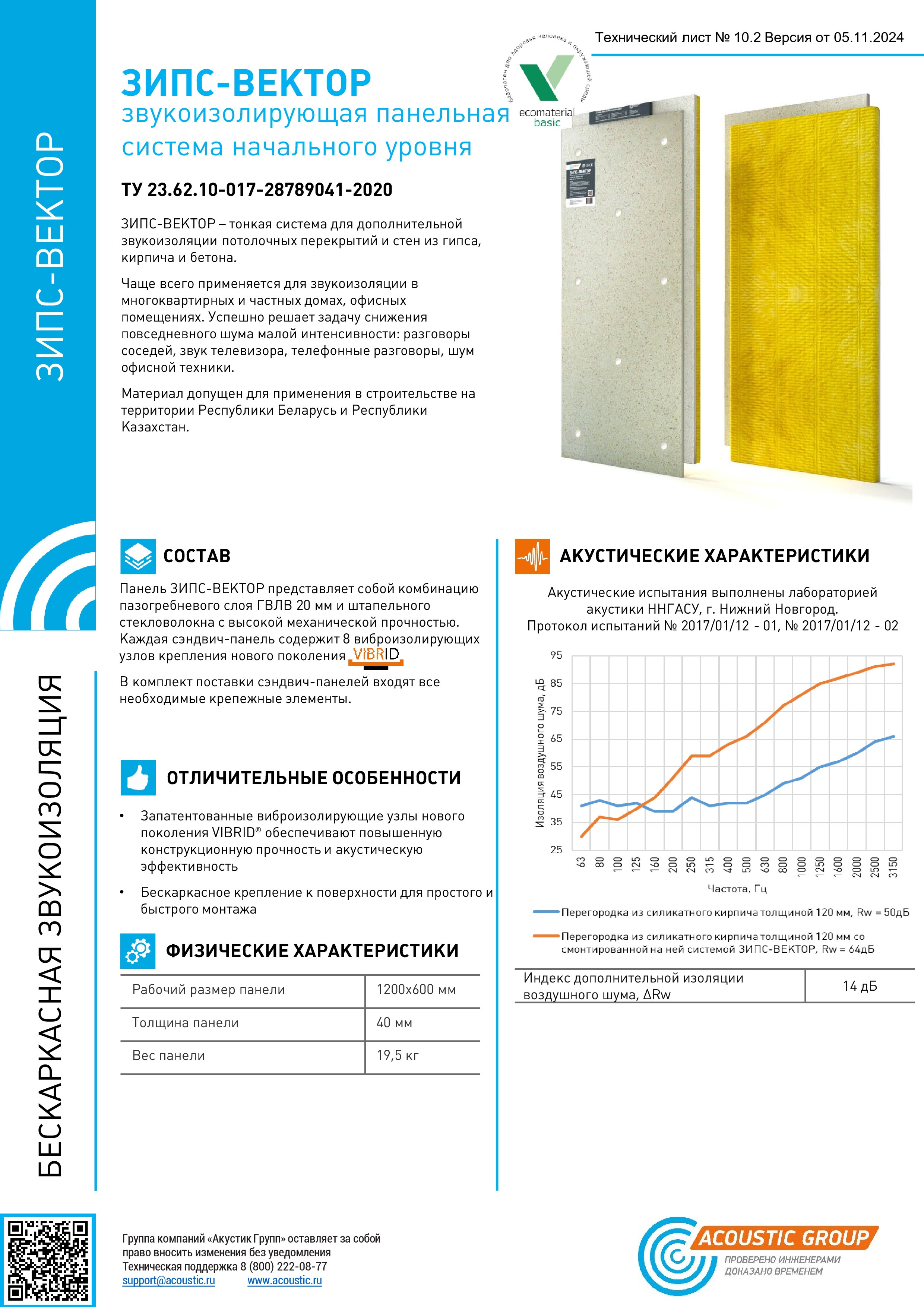

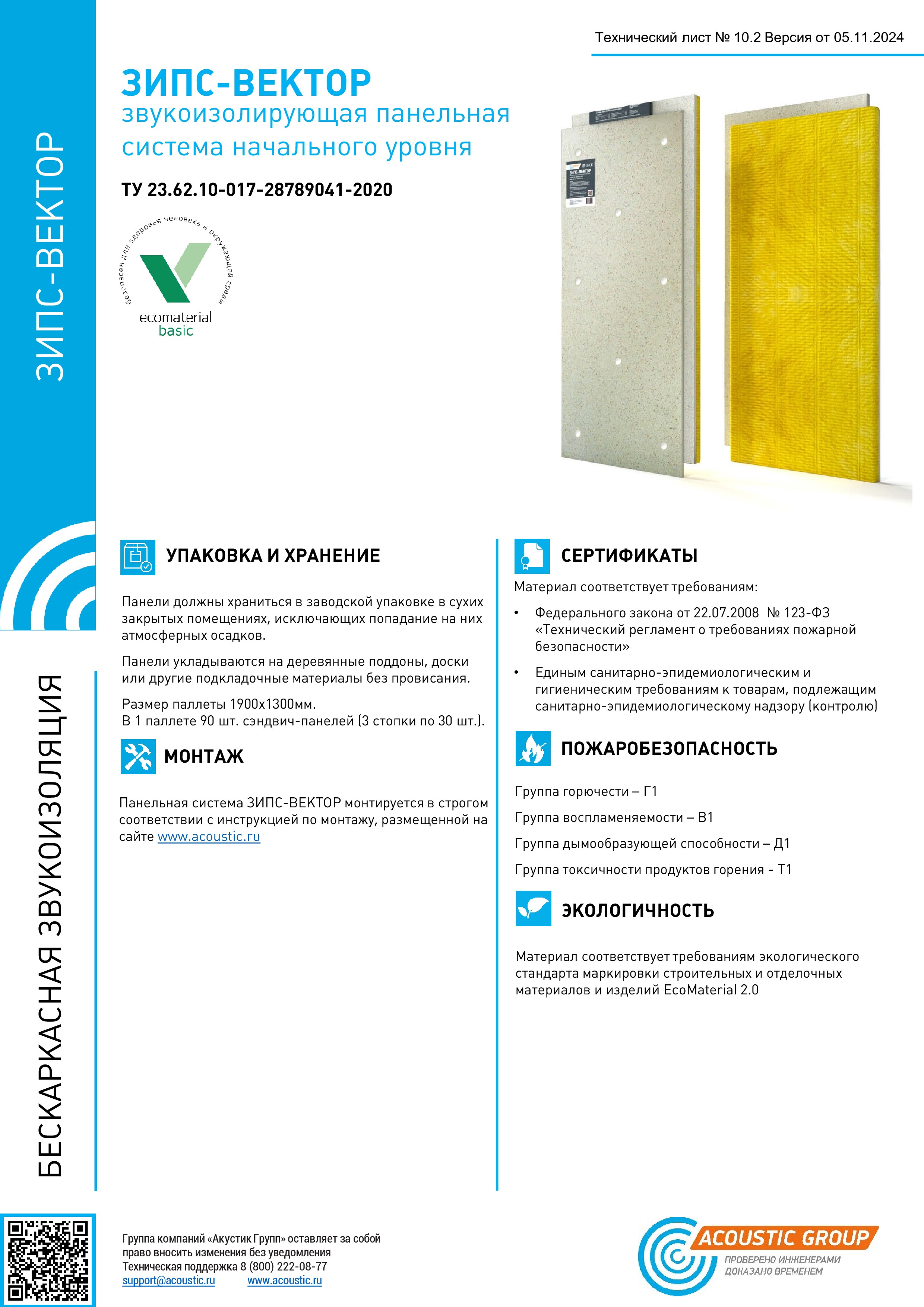

Технический лист ЗИПС-ВЕКТОР
