Каркасный звукоизоляционный потолок на подвесах Виброфлекс-К15 (более 200 мм)

Толщина конструкции: 200 мм
ΔRw ≈ 21-23 дБ

~256 BYN/м²

Посчитать необходимое количество материалов

Для получения максимальной звукоизоляции там, где позволяет высота потолков

Звукоизолирующая каркасная конструкция самого высокого уровня. Используется для обеспечения максимальной звукоизоляции в общественных помещениях с уровнями шума высокой интенсивности (концертные залы, кинотеатры, ночные клубы и т.д.), а также для звукоизоляции домашних кинотеатров в коттеджах и инженерного оборудования.

Возможная финишная отделка: натяжной или акустический потолок, шпаклевка и покраска.

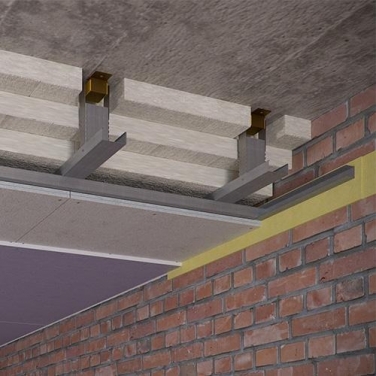

Конструкция состоит из металлического двухуровневого каркаса, виброизолирующих подвесов Виброфлекс-К15, трех слоев звукопоглощающих плит Шуманет-Эко, акустического триплекса Саундлайн-dB и обшивных листов Gyproc AKU-line. Каркас закрепляется к перекрытию с помощью виброизолирующих подвесов Виброфлекс-К15.

Обратите внимание! Допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

ТК-007-2022 / Технологическая карта на монтаж конструкции Звукоизоляционный каркасный потолок с применением подвесов Виброфлекс PDF, 3.79 Мб

Альбом инженерных решений «Звукоизолирующие конструкции»

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Смета рассчитывается с 5% запасом, а также с учетом округления до целых упаковок. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения.

Показывать смету для

м²

Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал	Количество	Ед.изм.	Цена за ед., BYN	Сумма, BYN
Виброфлекс К-15 виброизолирующее крепление потолочное	-	шт.	19.95	1 2.8 шт.
AKU-Line (AКУ-Лайн), ГКЛА Gyproc лист 2500 х 1200 х 12,5 мм (3м2/лист)	-	шт.	32.96	1 0.34 шт.
SoundLine-dB триплекс ГВЛВУ лист 1200х1200х16,5мм (1,44м2/лист)	-	шт.	80.01	1 0.7 шт.
Шуманет-ЭКО, стеклоплита НГ 1250 х 600 х 50 мм, в упаковке 4шт./3,0 м2	-	упак.	95.52	1 1 упак.

Итого:

0.0 BYN

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал	Количество	Ед.изм.	Цена за ед., BYN	Сумма, BYN
Вибросил картридж 290 мл., силиконовый нейтральный герметик	-	шт.	23.27	1 0.362 шт.	0.0
Вибростек-М 100 рулон 30м, ширина 100мм, толщина 4 мм (3м2)	-	шт.	93.66	1 0.067 шт.	0.0

Итого:

0.0 BYN

ОБЩЕСТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ:

Материал	Количество	Ед.изм.	Цена за ед., BYN	Сумма, BYN
Удлинитель ПП 27х60	-	шт.	0.59	1 1 шт.
Соединитель ПП 27х60, двухуровневый	-	шт.	1.01	1 3.1 шт.
Профиль Gyproc-Стандарт ППН 28/27 потолочный направляющий профиль, 3м	-	шт.	8.76	1 0.24 шт.
Профиль Gyproc-Стандарт ПП 60/27 потолочный профиль, 3м	-	шт.	12.36	1 1.4 шт.

Итого:

0.0 BYN

Итого (при площади звукоизоляции 1 м²):

0.0 BYN

Выгрузить смету в PDF

Распечатать смету

Партнерам

Конструкция состоит из металлического двухуровневого каркаса, виброизолирующих подвесов Виброфлекс-К15, звукопоглощающей плиты Шуманет-Эко, акустического триплекса Саундлайн-dB и обшивных листов Gyproc AKU-line.

Каркас закрепляется к перекрытию с помощью виброизолирующих подвесов Виброфлекс-К15. Ко всем стенам жесткие элементы конструкции должны прилегать через упругую прокладку из материала Вибростек-М100 в два слоя. Во внутреннее пространство каркаса укладывается звукопоглощающая плита Шуманет-Эко в три слоя.

После укладки звукопоглощающих плит каркас зашивается в один слой акустическим триплексом Саундлайн-dB, а к ним непосредственно закрепляются финишные гипсокартонные листы Gyproc AKU-line.

Подробная технология устройства звукоизоляционной каркасной облицовки приведена в Альбоме инженерных решений.
