Виброфлекс SM тип A

Виброизолирующие опоры для инженерного оборудования

Вариации и цены

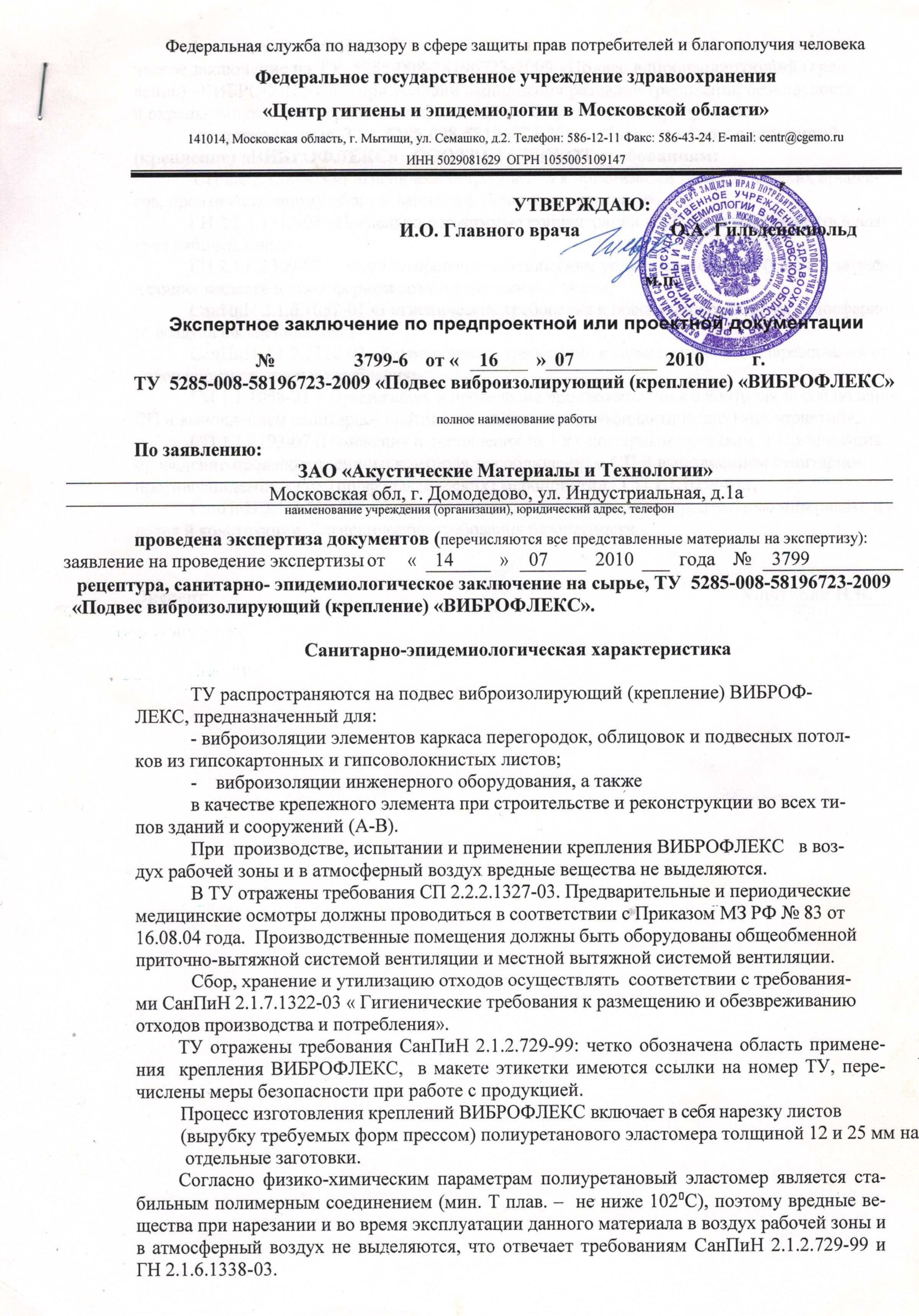

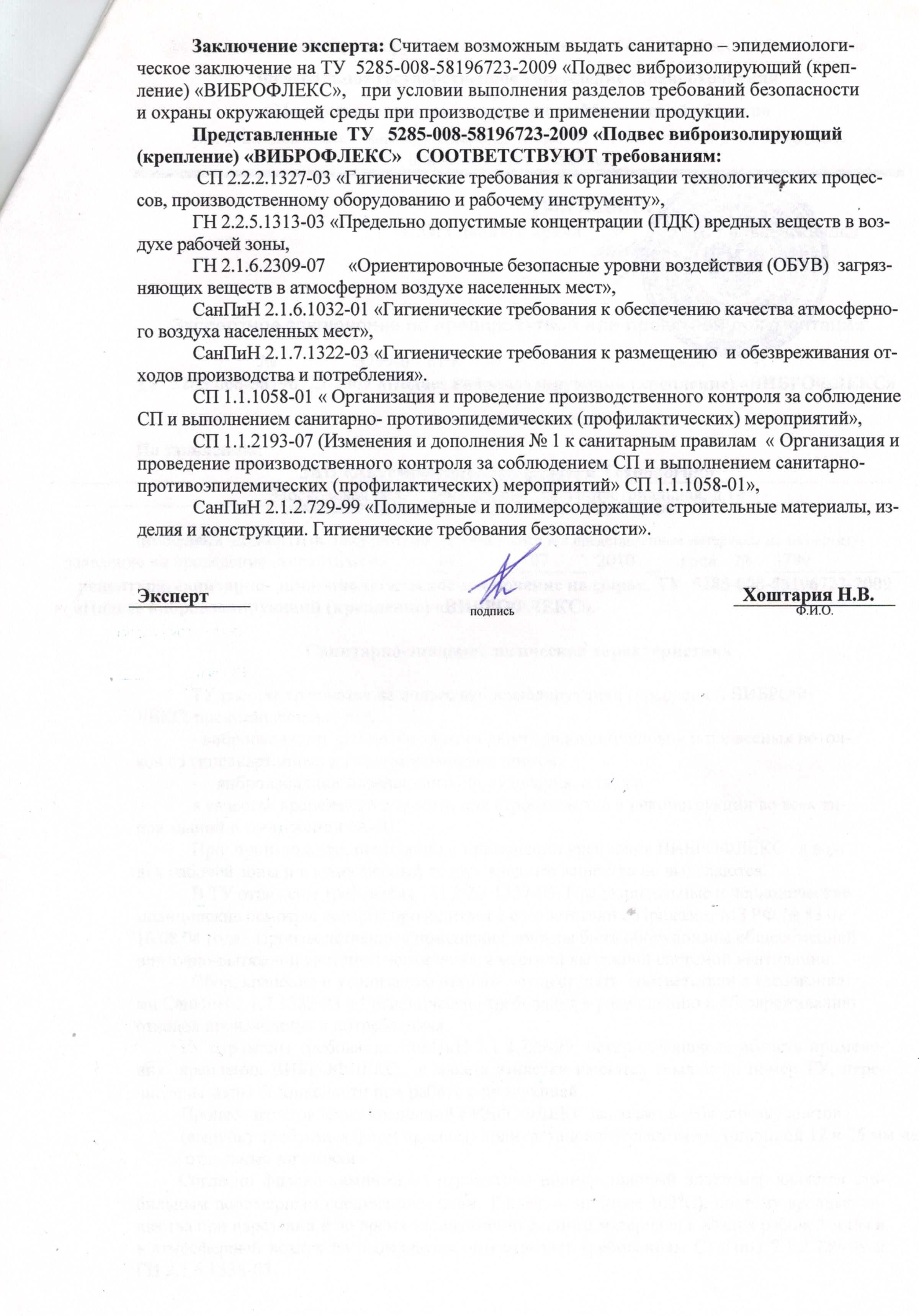

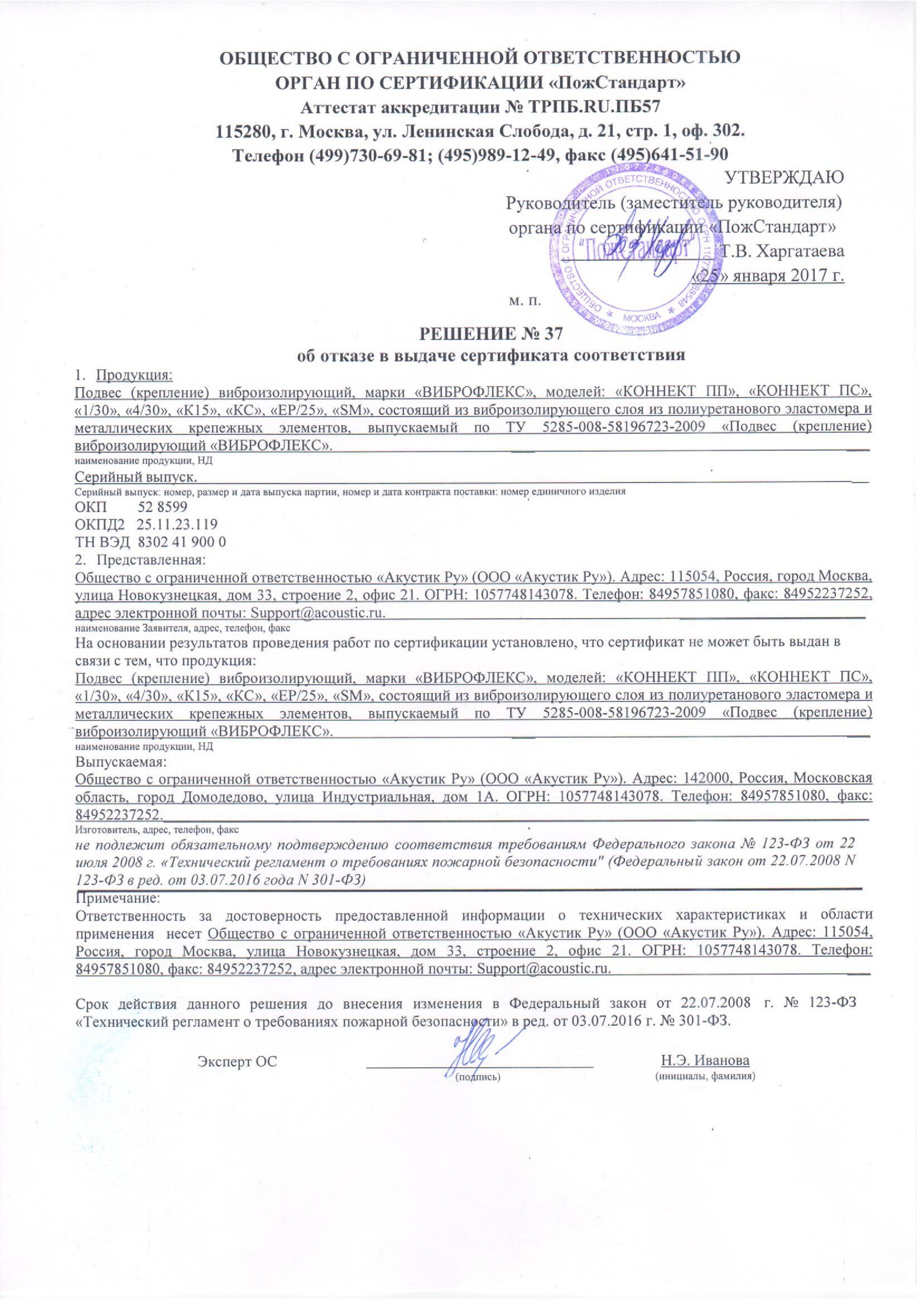

Брошюра Виброфлекс SM Сертификаты

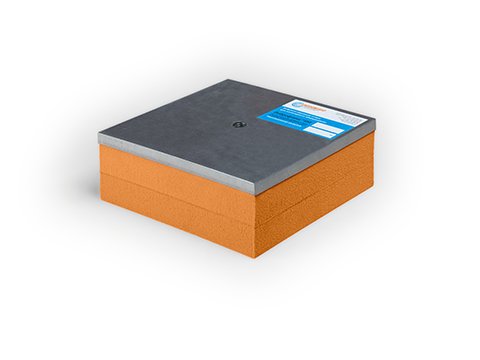

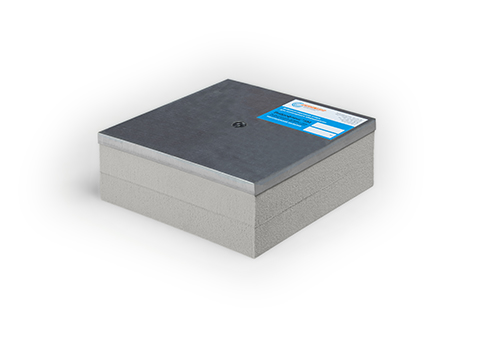

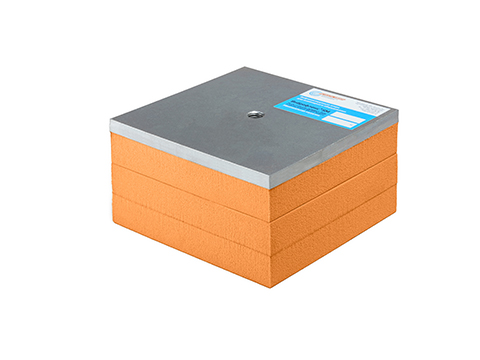

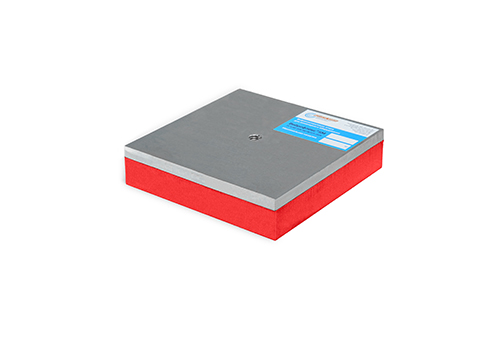

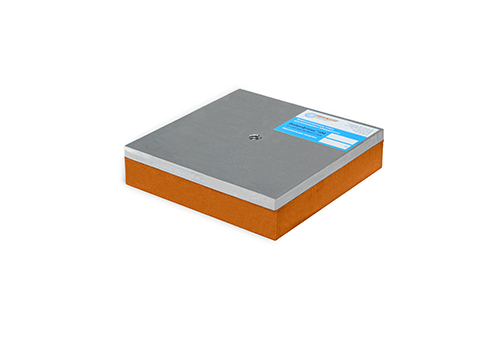

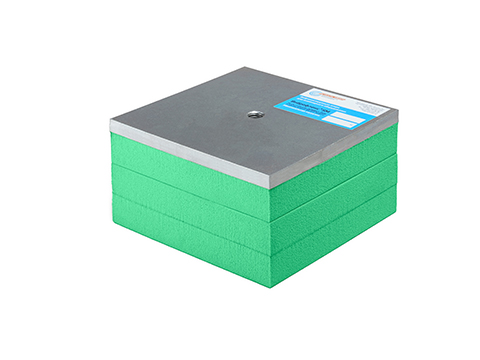

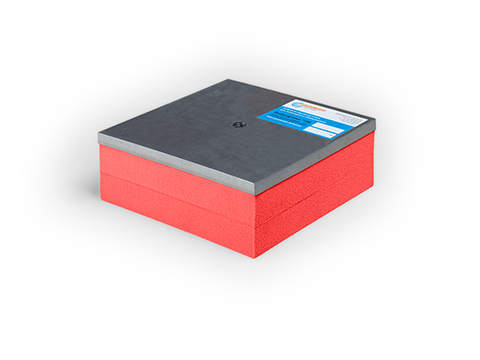

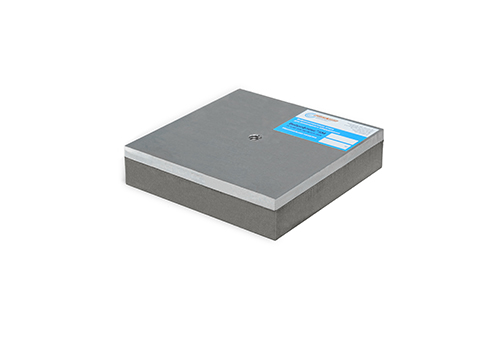

Виброфлекс SM - это виброизолирующие эластомерные опоры с металлической пластиной для распределения
нагрузки. В качестве упругого элемента в опорах Виброфлекс SM применяется полиуретановый эластомер Sylomer
производства компании Getzner.

Опоры предназначены для эффективной виброизоляции различного инженерного оборудования:

  • лифтовые лебедки
  • системы вентиляции и кондиционирования
  • холодильные машины
  • когенерационные системы
  • прессы и штамповочные машины
  • все виды машин, которые являются источниками вибрации или должны быть защищены от вибрации

Отличительные особенности:

  • Широкий диапазон нагрузок;
  • Готовое решение, быстрый монтаж;
  • Унифицированные размеры;
  • Точно определенные виброизолирующие характеристики;
  • Невысокая стоимость;
  • Многоцелевое применение.


Применяемый тип опоры зависит от действующей нагрузки и требуемой эффективности виброизоляции.
Подбор производится в соответствии с данными таблицы (см. таблицу).

Наименование Нагрузка, кг Собственная частота
под нагрузкой, Гц*		 Осадка под
нагрузкой, мм*
мин. макс. мин. макс. мин. макс.
Виброфлекс SM 60/25 35 61 23,8 13,3 0,7 1,6
Виброфлекс SM 120/25 48 119 24,7 12,3 0,6 1,8
Виброфлекс SM 250/25 100 246 20,2 10,7 0,8 2,3
Виброфлекс SM 470/25 198 465 18,4 10,3 0,9 2,5
Виброфлекс SM 940/25 329 923 17,7 10 1 3
Виброфлекс SM 60/50 35 59 16,2 9,2 1,4 3,1
Виброфлекс SM 120/50 48 110 16,9 9 1,2 3,3
Виброфлекс SM 250/50 100 226 13,8 7,7 1,7 4,5
Виброфлекс SM 470/50 198 392 12,1 7,4 2 4,7
Виброфлекс SM 940/50 329 794 11,7 7,1 2,2 5,6
Виброфлекс SM 60/75 35 58 13 7,5 2,2 4,5
Виброфлекс SM 120/75 48 107 13,6 7,4 1,9 4,9
Виброфлекс SM 250/75 100 214 11,1 6,5 2,5 6,3
Виброфлекс SM 470/75 198 349 9,7 6,5 3,1 6,1
Виброфлекс SM 940/75 329 722 9,3 5,9 3,4 7,9

Узнайте больше:
Брошюра "Виброфлекс SM" (.pdf, 430 Кб)

Смотреть все брошюры по виброизоляции

Особенности применения материала, готовые звукоизолирующие конструкции и примеры реализованных проектов Вы найдете во вкладке "Применение".
Перейти в раздел

Видео-обзоры по теме

6:10

Виброизоляция инженерного оборудования, которая работает
3:21

Виброфлекс - виброизолирующие крепления и подвесы
Руководства по монтажу, видео-инструкции, сертификаты, протоколы акустических измерений и прочие материалы для скачивания вы найдете во вкладке «Документация».
Перейти к документации

Примеры объектов с применением Виброфлекс SM тип A

Объекты с применением материала найдены в разделах: "Жилые комплексы и инфраструктура" , "Клубы, рестораны, караоке, боулинг"

Ниже приведены лишь некоторые из множества реализованных объектов. Больше примеров можно найти в разделе "Объекты" нашего сайта.

г. Москва, ул. Льва Толстого, 23/7
ЖК "Литератор" (Москва)
г.Казань, ул.Калинина
Бар Lock Stock & Barrel (Казань)
г.Казань, ул.Калинина
Ресторан ASIA ASIA (Казань)
Все объекты

Эксплуатация и техническое обслуживание

Опоры Виброфлекс SM не требуют технического обслуживания при условии соблюдения инструкций по монтажу и эксплуатации:

  • Нагрузка на опоры Виброфлекс SM всегда должна передаваться только через верхнюю распределительную пластину.
  • Статическая нагрузка на опоры Виброфлекс SM не должна превышать величин, указанных в таблице.
  • Кратковременные динамические пиковые нагрузки до трех раз превышающие номинальные значения, не вызывают остаточных деформаций или изменений динамических свойств опор.
  • Предельно допустимые значения горизонтальной нагрузки на опору Виброфлекс SM не должны превышать 25% от величины действующей вертикальной нагрузки.
  • При установке машин, которые создают горизонтальные усилия, требуются специальные типы опор. Предложения по устройству таких опор могут быть предоставлены по запросу.


Устойчивость к окружающей среде

Опоры Виброфлекс SM выполнены из упругого материала, который устойчив к воздействию масел, смазок и влаги.
Тем не менее следует избегать контакта с растворителями. Несмотря на то, что опоры Виброфлекс SM устойчивы к воздействию влаги, они не должны быть постоянно погружены в воду. При воздействии интенсивного ультрафиолетового излучения, слой эластомера может потерять окраску, но физические свойства опор при этом будут оставаться неизменными. Рабочая температура опор Виброфлекс SM
составляет от -30° С и + 70° С.

Цены с отгрузкой со склада в Минске

Название Ед. изм. Цена, BYN/ед. Цена, BYN/м²
Виброфлекс SM 60/50-A
Виброизолирующие опоры для инженерного оборудования
 шт. 105.60
Виброфлекс SM 60/75-A
шт. 134.20
Виброфлекс SM 120/50-A
(без нижней пластины)
 шт. 121.00
Виброфлекс SM 120/75-A
(без нижней пластины)
 шт. 162.80
Виброфлекс SM 250/50-A
шт. 127.60
Виброфлекс SM 250/75-A
шт. 167.20
Виброфлекс SM 470/50-A
шт. 158.40
Виброфлекс SM 470/75-A
шт. 215.60
Виброфлекс SM 940/50-A
шт. 180.40
Виброфлекс SM 940/75-A
шт. 248.60
Как сэкономить?

Обратите внимание

На сайте указаны рекомендованные розничные цены. Цены действительны для выбранного города. Почему цены в разных городах отличаются?

Если нужного города нет в списке городов нашего сайта или в таблице указано, что цена предоставляется по запросу, отправьте индивидуальный запрос на расчет стоимости.

Проектные и оптовые цены предоставляются по дополнительному запросу с учетом особенностей и требований конкретного проекта
Запросить оптовые цены

Где купить?

В фирменном интернет-магазине
Shumanet-shop.by
В офисе
Acoustic Group
Офис в Минске

Почему цены в разных городах отличаются?

Дело в том, что на стоимость строительных материалов сильно влияют логистические расходы. Если производство находится в другом городе или сырье привозят издалека, то стоимость готовой продукции окажется выше. Для габаритных материалов и материалов, которые требуют аккуратности при транспортировке (например, шпонированные панели), этот фактор особенно критичен.

Можно ли сэкономить при покупке материалов?

Да. И речь не про скидки и акции, которые надо ловить, а про разумное потребление. На наших складах не редко появляются материалы, имеющие те или иные повреждения (например, сколы). Такие материалы все еще можно использовать во многих случаях. К примеру, при монтаже любых панелей, ГКЛ/ГВЛ, ЗИПСов обязательно возникает необходимость обрезки под размеры стен. И в таких ситуацих частичное повреждение панели совершенно не критично. В то же время, материалы с повреждениями продаются с существенной уценкой. Вы можете уточнить наличие подходящих вам уцененных товаров на ближайшем складе у наших менеджеров.

Файлы для скачивания

Информация по продукту

Сертификаты и протоколы

Техническая информация

Инструкция по монтажу

  • Для крепления опор Виброфлекс SM к оборудованию в верхней распределительной пластине предусмотрена резьба М12.
  • Как правило, фиксация опор Виброфлекс SM к основанию не требуется. В случаях, когда по конструктивным или иным требованиям опоры должны быть закреплены к основанию, следует применять опоры с нижней металлической пластиной (Тип B).
  • Виброизолирующие опоры должны полностью опираться на нижнюю поверхность. Поверхности, на которые устанавливаются опоры Виброфлекс SM, должны быть ровными и горизонтальными.
  • Опоры устанавливаются на расстоянии не менее 2 см от прилегающих строительных элементов.  Опоры должны быть размещены под машиной таким образом, чтобы обеспечить равномерную осадку элементов под нагрузкой.
  • Стабильность и устойчивость машин с небольшой площадью основания и высоким центром тяжести должна быть дополнительно проверена.
