Звукоизоляционная каркасная перегородка на каркасе 75 мм

Толщина: 133 мм

RwRw - индекс звукоизоляции воздушного шума, обеспечиваемого конструкцией
≈ 62 дБ

≈ 308 Br/м²
Посчитать смету
ТК-001-2022 / Технологическая карта на устройство конструкции Звукоизоляционная каркасная перегородка на одинарном каркасе 50/75/100 мм PDF, 4.24 Мб Альбом инженерных решений «Звукоизолирующие конструкции»

Описание конструкции

Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, лай собак). Имеет ограничение по применимости - высота потолков до 5,5 м.

Конструкция звукоизоляционной каркасной перегородки состоит из слоя звукопоглощающих плит марки "Шуманет" БМ 70мм, акустического триплекса Саундлайн-dB, финишных листов Vetonit Aku-line, виброизоляционной ленты Вибростек-М 150, герметика Вибросил, металлических профилей Vetonit-Стандарт ПН 75/40 и ПС 75/50.

Другие конструкции в этом разделе

Звукоизоляционная каркасная перегородка на каркасе 50 мм
≈265 Br/м²
Купить Подробнее
Звукоизоляционная каркасная перегородка на каркасе 100 мм
≈339 Br/м²
Купить Подробнее
Звукоизоляционная каркасная перегородка на двойном каркасе 2х50мм
≈339 Br/м²
Купить Подробнее
Звукоизоляционная каркасная перегородка на двойном каркасе 2х100 мм
≈395 Br/м²
Подробнее
Звукоизоляционная каркасная перегородка на двойном каркасе 2х75 мм
≈396 Br/м²
Подробнее

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Смета рассчитывается с 5% запасом, а также с учетом округления до целых упаковок. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения.

Показывать смету для м²
Просто введите свою площадь. Смета пересчитывается автоматически.

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ

Материал
Цена
Количество
Стоимость
SoundLine-dB триплекс ГВЛВУ
лист 1200х1200х16,5мм (1,44м2/лист)
1 94.25 1.4
94.25 Br
20 шт.
1885.00 Br
Шуманет-БМ, минплита НГ
1200 х 600 х 70 мм, в упаковке 3шт./2,16 м2/0,15 м3
1 102.57 0.46
102.57 Br
7 упак.
717.99 Br
Ветонит AKU-Line (AКУ-Лайн), ГКЛА Gyproc
лист 2500 х 1200 х 12,5 мм (3м2/лист)
1 43.43 0.67
43.43 Br
10 шт.
434.30 Br
СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ: 3037,29 Br

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ

Материал
Цена
Количество
Стоимость
Вибростек М-150
рулон 30м, ширина 150мм, толщина 4 мм (4,5 м2)
1 165.61 0.083
165.61 Br
2 шт.
331.22 Br
Вибросил
картридж 290 мл., силиконовый нейтральный герметик
1 24.95 0.8
24.95 Br
11 шт.
274.45 Br
СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ: 605,67 Br

ОБЩЕСТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ

Материал
Цена
Количество
Стоимость

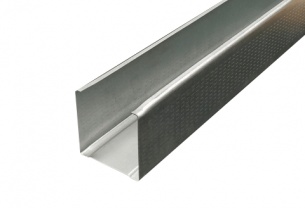

Профиль Gyproc-Стандарт ПC 75/50
стоечный профиль, 3м
1 26.97 0.67
26.97 Br
10 шт.
269.70 Br

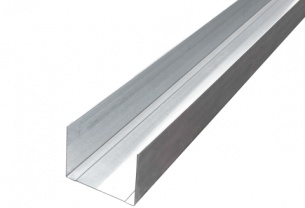

Профиль Gyproc-Стандарт ПН 75/40
Направляющий профиль, 3м
1 22.39 0.24
22.39 Br
4 шт.
89.56 Br
ОБЩЕСТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ: 359,26 Br

Итого на площадь

м²

стоимость звукоизоляционных материалов 4002,22 Br

Хотите узнать стоимость монтажных работ?

Оставьте заявку
Купить в фирменном интернет-магазине Распечатать смету Выгрузить смету в PDF
Партнерам

Конструкция звукоизоляционной каркасной перегородки состоит из слоя звукопоглощающих плит марки Шуманет-БМ толщиной 70мм, акустического триплекса Саундлайн-dB, финишных листов Vetonit Aku-line, виброизоляционной ленты Вибростек-М 150, герметика Вибросил, металлических профилей Vetonit-Стандарт ПН 75/40 и ПС 75/50.

Каркасная звукоизоляционная перегородка примыкает к ограждающим конструкциям исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 150. Металлические профили ПС 75/50 устанавливаются с шагом 600 мм.

Листовые облицовочные материалы Саундлайн-dB и Vetonit Aku-line крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Вибросил.

Подробная технология устройства звукоизоляционной каркасной перегородки приведена в Альбоме инженерных решений (сентябрь 2019) шифр конструкции AG.W-102.

Видеоинструкцию по монтажу можно посмотреть во вкладке «Видео»
Перейти к видео

Обратите внимание! В видеоролике представлен общий подход к монтажу каркасных перегородок. В качестве примера монтируется перегородка на одинарном 50-миллиметровом каркасе.
