Конструкция каркасно-обшивной облицовки толщиной 98 мм на подвесах Виброфлекс-Коннект ПС

  • Толщина конструкции: 98 мм
  • ΔRw ≈ 16 дБ
по запросу
Посчитать необходимое количество материалов

Конструкция высокого уровня применима для защиты от воздушного шума (ТВ, радио, лай собак, домашний кинотеатр, инженерное оборудование).

Материал облицовываемой стены: кирпич, бетон, дерево.

Конструкция состоит из металлических профилей Gyproc Ультра ППН 28/27, ПП 60/27, звукопоглощающей плиты АкуЛайт, обшивных листов Gyproc AKU-line и виброизолирующих подвесов Виброфлекс-Коннект ПС.

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Смета рассчитывается с 5% запасом, а также с учетом округления до целых упаковок. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
AKU-Line (AКУ-Лайн), ГКЛА Gyproc
лист 2500 х 1200 х 12,5 мм (3м2/лист)
- м² 10.99 1 3 м² 0.0
АкуЛайт SE, кварцевая плита
610x1170х50 мм, в упаковке 12 шт./8,56 м2/0,428 м3
- упак. 139.19 0.12 упак. 0.0
Итого:
0.0 BYN

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
Вибростек-М 100
рулон 30м, ширина 100мм, толщина 4 мм (3м2)
- шт. 93.66 1 - 0.0
Вибросил
картридж 290 мл., силиконовый нейтральный герметик
- шт. 23.27 1 - 0.0
Итого:
0.0 BYN
Итого (при площади звукоизоляции 1 м2):
0.0 BYN

Партнерам

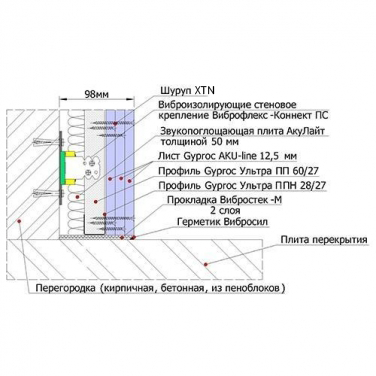

Конструкция состоит из металлических профилей Gyproc Ультра ППН 28/27, ПП 60/27, звукопоглощающей плиты АкуЛайт, обшивных листов Gyproc AKU-line и виброизолирующих подвесов Виброфлекс-Коннект ПС. Каркас закрепляется к перекрытию с помощью виброизолирующих подвесов Виброфлекс-Коннект ПС. Ко всем стенам жесткие элементы конструкции должны прилегать через упругую прокладку из материала Вибростек-М100 в два слоя.

Во внутреннее пространство каркаса укладывается звукопоглощающая плита АкуЛайт в один слой. После укладки звукопоглощающих плит каркас зашивается листами Gyproc AKU-line в три слоя. Подробная технология устройства звукоизоляционной облицовки приведена в Альбоме "Звукоизолирующие системы Gyproc для гостиниц, офисов и кинотеатров" SAP-201-0915 на листе 2.06 стр. 78.
