Звукоизоляционный пол с применением Sylomer и АкуЛайт

Толщина: 150 мм

ΔLnwΔLnw – индекст ДОПОЛНИТЕЛЬНОЙ звукоизоляции ударного шума, обеспечиваемый конструкцией
≈ 38 дБ

≈ 713 BYN/м²
Посчитать смету
Альбом инженерных решений «Звукоизолирующие конструкции»
Альбом «Звукоизолирующие системы Saint-Gobain для гостиниц, офисов и кинотеатров»

Описание конструкции

Звукоизоляция пола под стяжку. Используется для защиты ОТ УДАРНОГО И ВОЗДУШНОГО ШУМА.

Способ монтажа: влажный.

Используется при высоких динамических нагрузках на пол (например, в тренажерных залах). Конструкция состоит из слоя армированной цементно-песчаной стяжки толщиной не менее 80 мм уложенной на звукоизолирующее основание.

Другие конструкции в этом разделе

Звукоизоляционный пол с применением Акуфлор S-20 (1 слой)
≈44 BYN/м²
Подробнее
Звукоизоляционный пол с применением Акуфлор S-20 (2 слоя)
≈73 BYN/м²
Подробнее
Звукоизоляционный пол с применением Акуфлор (3 слоя)
≈98 BYN/м²
Подробнее
Звукоизоляционный пол с применением Вибростек-V300 (1 слой) под сборной стяжкой из элементов пола Rigidur
≈63 BYN/м²
Подробнее
Звукоизоляционный пол с применением Вибростек-V300 (2 слоя) под сборной стяжкой из элементов пола Rigidur
≈106 BYN/м²
Подробнее

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Смета рассчитывается с 5% запасом, а также с учетом округления до целых упаковок. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения.

Показывать смету для м²
Просто введите свою площадь. Смета пересчитывается автоматически.

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ

Материал
Цена
Количество
Стоимость
АкуЛайт SE, кварцевая плита
610x1170х50 мм, в упаковке 12 шт./8,56 м2/0,428 м3
1 170.28 0.11
170.28 BYN
2 шт.
340.56 BYN
Sylomer SR 55 зеленый
лист 1500 х 1200 х 25 мм
0.1 2814.14 0.14
2814.14 BYN
2 шт.
5628.28 BYN
СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ: 5968,84 BYN

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ

Материал
Цена
Количество
Стоимость
Вибростек-М 100
рулон 30м, ширина 100мм, толщина 4 мм (3м2)
1 113.36 2
113.36 BYN
28 шт.
3174.08 BYN
Вибросил
картридж 290 мл., силиконовый нейтральный герметик
1 25.60 0.35
25.60 BYN
5 шт.
128.00 BYN
СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ: 3302,08 BYN

Итого на площадь

м²

стоимость звукоизоляционных материалов 9270,92 BYN

Хотите узнать стоимость монтажных работ?

Оставьте заявку
Купить в фирменном интернет-магазине Распечатать смету Выгрузить смету в PDF
Партнерам

При устройстве конструкции применяются следующие материалы:

  • Акустические плиты АкуЛайт;
  • Эластомер Sylomer SR55;
  • Прокладка Вибростек-М;
  • Герметик Вибросил;
  • Листы фанеры 9 мм;
  • Армированная полиэтиленовая пленка;
  • Цементно-песчаная смесь для устройства стяжки марки не ниже М300;
  • Арматурная сетка с размером ячейки 50х50 мм и диаметром прутка 4 мм.

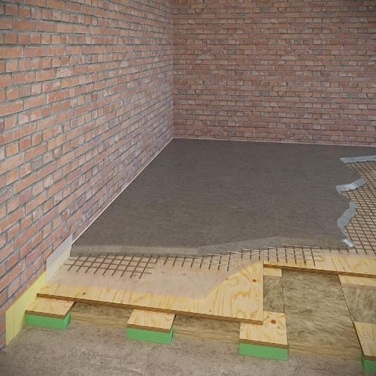

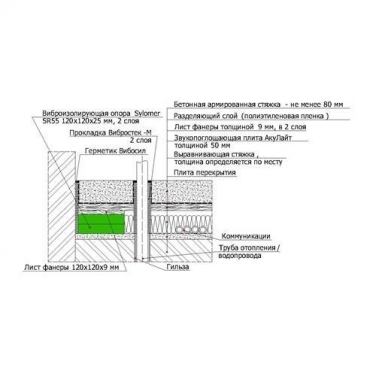

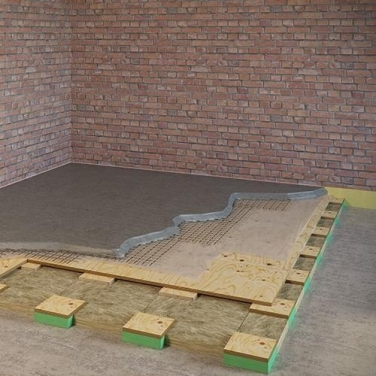

Используется при высоких динамических нагрузках на пол (например, в тренажерных залах). Конструкция состоит из слоя армированной цементно-песчаной стяжки толщиной не менее 80 мм уложенной на звукоизолирующее основание. Звукоизолирующее основание представляет собой несъемную опалубку из скрепленных между собой листов фанеры толщиной 9 мм, которые опираются на виброизолирующие опоры 120х120х50мм с шагом 500 мм из эластомера Sylomer. Между виброизолирующими опорами укладываются звукопоглощающие плиты Шуманет-ЭКО/СК/БМ или АкуЛайт. Ко всем боковым поверхностям (стенам, колоннам и порогам) торцы конструкции пола прилегают через два слоя упругой прокладки из материала Вибростек-М для обеспечения акустической развязки стяжки со стенами.

Расход кромочных материалов уточняется по потребности исходя из соотношения 2 пог. м ленты Вибростек на 1 м периметра. И 0,35 тубы герметика Вибросил на 1 м периметра.

Подробная технология устройства звукоизоляционного пола приведена в Альбоме "Звукоизолирующие системы Gyproc для гостиниц, офисов и кинотеатров" на странице 19. Основные узлы и чертежи - на странице 76 (лист 4.09).
