Звукоизоляция пола в квартире

Первая, и одна из главных задач по звукоизоляции в квартире - это устройство правильного пола во всех помещениях. Эта задача достаточно проста, и тем не менее, требует качественного исполнения. Важно правильно подобрать подходящую конструкцию и произвести ее монтаж в соответствии с инструкцией.

Устройство «плавающего» звукоизолирующего пола (плавающая стяжка)

В подавляющем большинстве случаев для звукоизоляции пола применяется система так называемого "плавающего" пола (рис.1), когда слой выравнивающей стяжки, которую в квартире без отделки в любом случае потребуется выполнить, укладывается поверх упругого материала для звукоизоляции. Что особенно важно, данная стяжка лежит на материале под своим весом и жестко не связана с прочими строительными конструкциями по всей площади квартиры. Материал для шумоизоляции в этом случае также заводится на стены по всем торцам стяжки, и препятствует передаче вибраций на стены. В зависимости от толщины звукоизолирующего материала (от 4 до 20 мм) звукоизоляция пола под стяжку будет показывать разный акустический результат снижения уровня ударного шума - от 20 до 40 дБ.

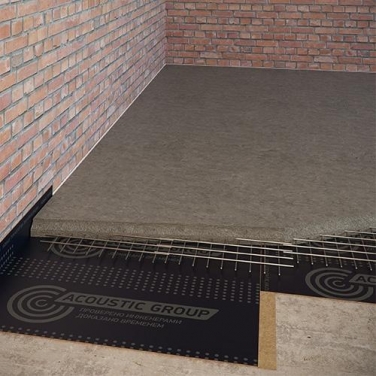

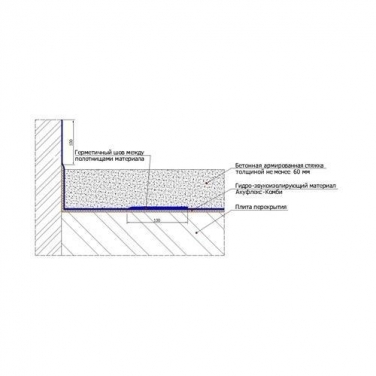

Вид конструкции в разрезе Схема звукоизолирующей конструкции

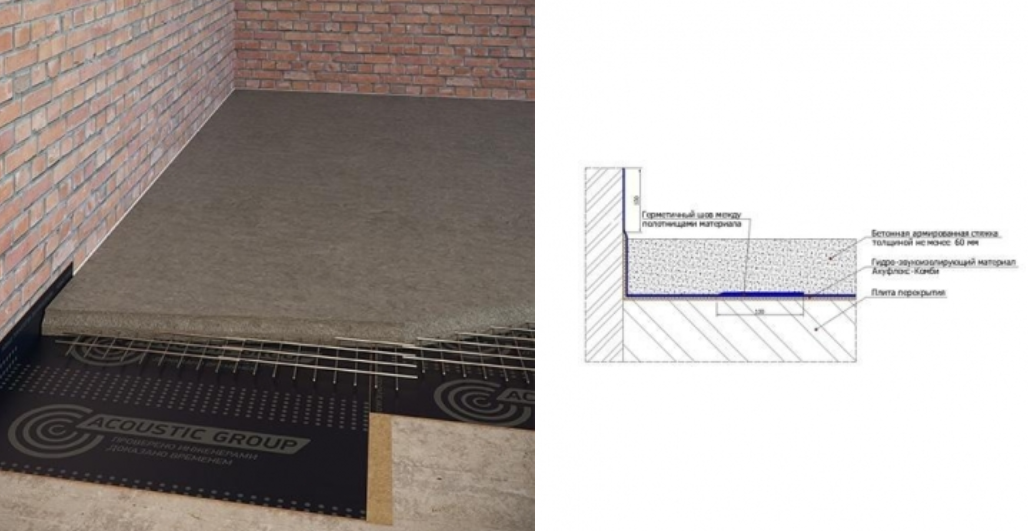

Рис. 1 Пример конструкции звукоизолирующего плавающего пола. Звукоизоляция ударного шума с применением рулонного материала Шуманет-100Комби

В линейке Акустик Групп присутствует множество материалов, предназначенных для устройства звукоизолирующего плавающего пола в квартире. Это рулонные материалы Шуманет-100, плиты Шумостоп, многослойный стеклохолст Вибростек V-300, покрытие для неровных оснований Шумопласт и термозвукоизоляционные маты Шуманет Термо. Сравнение звукоизолирующих свойств данных материалов под стяжкой толщиной 60 мм с поверхностной плотностью 120 кг/м2 приведено в таблице 1 с указанием специфики применения каждого материала. Ввиду плавающей конструкции пола стяжка должна быть самонесущей и иметь толщину не менее 60 мм. При этом она должна быть выполнена из качественной смеси, а также армирована металлическими конструкциями (сеткой) для придания ей повышенной механической прочности.

Таблица 1 Сравнение звукоизолирующих конструкций "плавающего" пола

Звукоизолирующая конструкцияТолщинаΔLnw*ΔRw**
Звукоизоляционный пол с применением Шумостоп-С2, К2 (1 слой) 80 мм 39 дБ 8-10 дБ
Звукоизоляционный пол с применением Шумостоп-С2, К2 (2 слоя) 115 мм 43 дБ 11-13 дБ
Звукоизоляционный пол с применением Шумостоп-К2 (1 слой) 80 мм 32 дБ 8-10 дБ
Звукоизоляционный пол с применением Шумостоп-К2 (2 слоя) 120 мм 34 дБ 10-12 дБ
Звукоизоляция неровного пола с применением Шумопласт 80 мм 28 дБ 7-9 дБ
Гидро-звукоизоляционный пол с применением Шуманет-100Гидро 65 мм 24 дБ -
Гидро-звукоизоляционный пол с применением Шуманет-100Комби 65 мм 25 дБ -
Конструкция звукоизоляционного пола с применением Акуфлекс под стяжкой 65 мм 26 дБ -

*ΔLnw - индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции ударного шума, обеспечиваемый конструкцией
**ΔRw - индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией

Для большинства материалов, применяющихся в конструкциях звукоизолирующего плавающего пола требуется относительно ровное основание. Поэтому стоит отметить материал Шумопласт, который разработан для нанесения на перекрытия/полы квартир, имеющие локальные неровности (арматура, инженерные коммуникации, строительный мусор, выступающие на высоту до 10 мм). Подробнее о покрытии и его применении Вы сможете узнать из видео-ролика:

Иногда кроме вопроса звукоизоляции пола приходится также решать вопрос его утепления. Например, это актуально на лоджиях, а также в местах, где под перекрытием находится холодное соседское помещение или улица. В подобных ситуациях следует использовать теплозвукоизоляционные маты Шуманет Термо, которые имеют отличные теплоизолирующие свойства (теплопроводность не более 0,028 Вт/м*К) и при этом обеспечивают дополнительную защиту от ударного шума до 30 дБ.

Быстросборный звукоизолирующий пол ЗИПС-ПОЛ

Для случаев, когда выполнять классическую конструкцию "плавающего" пола с применением цементно-песчаной стяжки возможности нет, применяются быстросборные системы ЗИПС-ПОЛ (рис.2), которые позволяют выполнить конструкцию звукоизолирующего пола в квартирах и офисах за один день, без применения "мокрых" процессов, с возможностью эксплуатации помещения через 24 часа после завершения работ. Данные системы состоят из сэндвич-панелей ЗИПС-ПОЛ Вектор или Модуль толщиной 45 или 75 мм соответственно, акустического триплекса Саундлайн-dB 17 мм и компенсирующего слоя фанеры 18 мм. Индекс снижения уровня ударного шума системами ЗИПС-ПОЛ составляет 32 - 38 дБ при общей толщине системы 80 или 110 мм без учета толщины чистового покрытия пола квартиры.

Вид конструкции в разрезе Схема звукоизолирующей конструкции

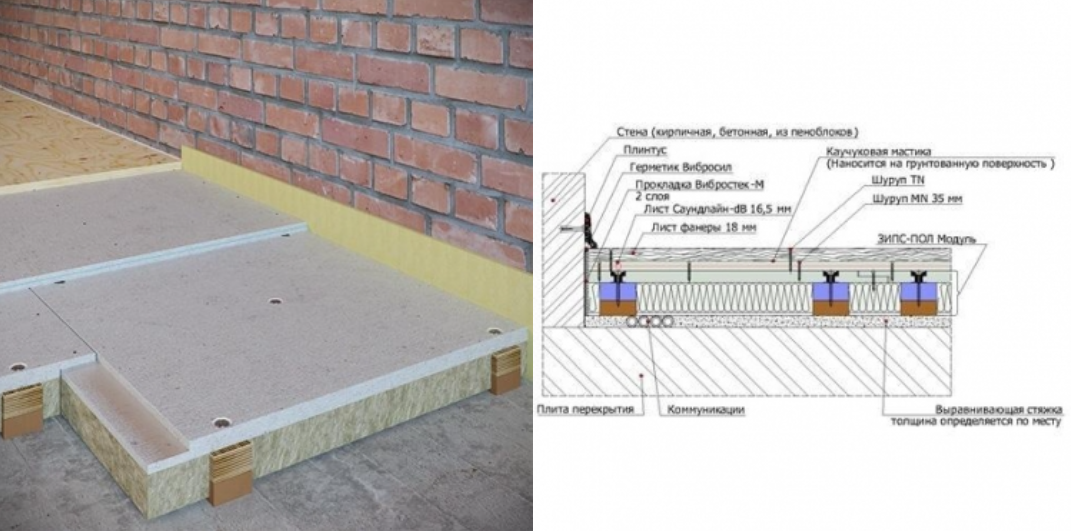

Рис. 2 Звукоизолирующая панельная система ЗИПС-Пол Модуль (110 мм)

Необходимо отметить, что для повышения изоляции воздушного шума с помощью конструкций плавающих полов, необходимо применять звукоизолирующие материалы толщиной от 20 мм. Это могут быть как плиты Шумостоп-С2 или К-2, так и выравнивающее покрытие Шумопласт. Такие конструкции шумоизоляции пола повышают изоляцию воздушного шума на 9-10 дБ и применяются в случае шумных соседей снизу или для защиты их от шума в вашем помещении, например от домашнего кинотеатра в гостиной. Упомянутые выше быстросборные системы ЗИПС-ПОЛ также увеличивают изоляцию воздушного шума перекрытия на 5 - 8 дБ.

Звукоизоляция пола на лагах

В некоторых случаях для звукоизоляции перекрытий применяют систему полов на лагах (рис.3). Это еще одно "сухое" решение. Такие конструкции при правильном устройстве показывают высокие значения снижения уровня ударного шума (до 30 дБ), а также имеют хороший показатель дополнительной изоляции воздушного шума (8-10 дБ). Деревянные лаги опираются на перекрытие через ленточные или точечные упругие прокладки из эластомера Sylomer, а пространство между лагами заполняется звукопоглощающими плитами Шуманет-БМ/CК или ЭКО. На лаги с перехлестом стыков укладываются два слоя фанеры толщиной по 18 мм каждый.

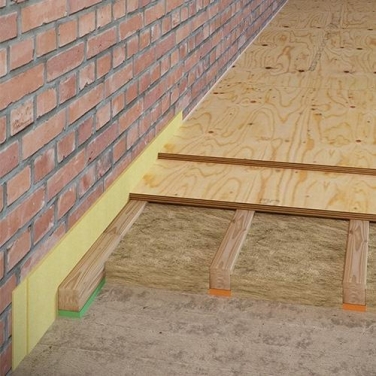

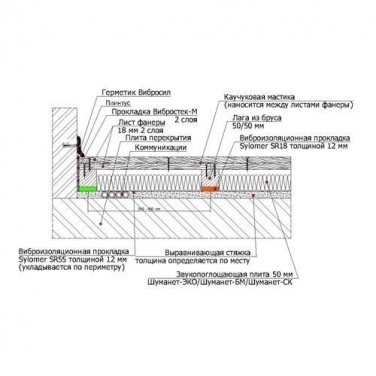

Вид конструкции в разрезе Схема звукоизолирующей конструкции

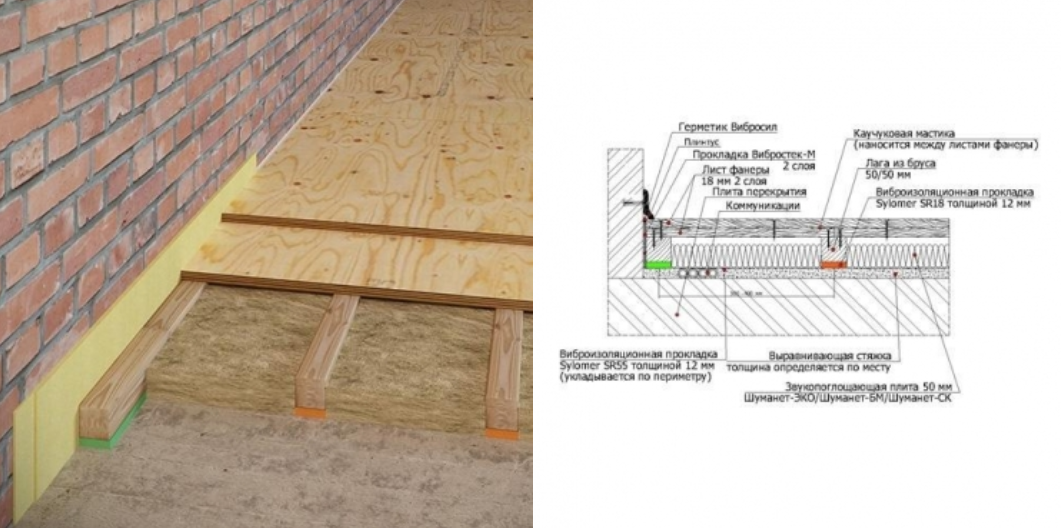

Рис. 3 Звукоизоляционный пол по лагам с применением Sylomer (шаг 400 мм)
