ЗИПС-Cлим, сэндвич-панель

Ультратонкая панель для устройства бескаркасной системы звукоизоляции межквартирных стен из газобетона, пенобетона и гипсовых блоков. Индекс дополнительной изоляции воздушного шума ΔRw = 11 дБ. Виброузлы по запатентованной технологии VIBRID ®

ЗИПС-Слим, сэндвич-панель с комплектом крепежа Новинка!
1200 x 600 х 25 мм, 0,72 м2
99.60 BYN/шт.
* Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.
Описание

Сэндвич-панель ЗИПС-СЛИМ – основной элемент бескаркасной звукоизолирующей системы ЗИПС-СЛИМ.

Позволяет с запасом обеспечить нормативные значения звукоизоляции для межквартирных стен из газобетона, пенобетона и гипсовых блоков.

Толщина системы всего 37,5 мм

Система ЗИПС-СЛИМ с ультратонкими сэндвич-панелями разработана специально для дополнительной звукоизоляции межквартирных стен из пено-и газобетонных блоков. Общая толщина звукоизолирующей конструкции, включая финишную облицовку, всего 37,5 мм.

Дополнительная звукоизоляция +11дБ

При толщине всего в 37,5 мм система эффективно справляется с задачей изоляции шумов различного типа, типичных для многоквартирных домов: разговоры соседей, детский плач, лай собак, шум от работы бытовой техники и телевизора.

Индекс дополнительной изоляции воздушного шума системой ЗИПС-СЛИМ ΔRw = 11 дБ.

Новая запатентованная технология производства виброузлов

VIBRID - гибридная комбинация двух типов виброакустических материалов: полиуретановой втулки и виброизолирующего силиконового герметика Вибросил, обеспечивает повышенную конструкционную прочность и надежную герметизацию виброузла.

Состав

Ультратонкая звукоизолирующая бескаркасная система ЗИПС-СЛИМ состоит из сэндвич-панелей ЗИПС-СЛИМ и специальных финишных гипсокартонных листов AKU-line.

ЗИПС-СЛИМ — это двухслойные сэндвич-панели (белое стекловолокно + гипсоволокнистый лист, обеспечивающий жесткость) толщиной 25 мм с встроенными виброузлами, изготовленными по новой технологии VIBRID для крепления к несущей поверхности и опорами из эластомера Sylomer.

Снаружи панели предполагают финишную облицовку 12,5-миллиметровыми гипсокартонными листами AKU-line. Таким образом общая толщина звукоизолирующей конструкции составляет 37,5 мм.

Отличительные особенности

  • Система ЗИПС-СЛИМ разработана для межквартирных стен из газобетона и пенобетона
  • Самая тонкая сэндвич-панель из семейства ЗИПС
  • Высокая эффективность при минимальной толщине - индекс дополнительной изоляции воздушного шума 11дБ
  • Запатентованная технология производства виброузлов
  • Панели ЗИПС-СЛИМ успешно прошли процедуру экспертной оценки строительных материалов по экологическому стандарту EcoMaterial. Продукт безопасен для человека.

Область применения

Система ЗИПС-СЛИМ разработана для жилых помещений, где важно сохранить каждый сантиметр полезной площади и сохранить визуальный объем пространства.

Используется для звукоизоляции межквартирных стен из газобетона, пенобетона и гипсовых блоков.

Не применяется на перекрытиях.

Хранение

Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадание на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания.

Экологичность

Панели ЗИПС-Слим прошли лабораторные испытания выборки продукции и получили сертификат по стандарту EcoMaterial 2.0, подтвердив безопасность для человека.

ECO Material - система добровольной экологической сертификации строительных и отделочных материалов.

Технология монтажа

Панельная система ЗИПС-СЛИМ монтируется в строгом соответствии с Инструкцией по монтажу.

Характеристики

Размеры:

  • Рабочий размер (без площади гребней) панелей:1200 х 600 мм
  • Толщина сэндвич-панели:25 мм
  • Толщина системы с финишным листом ГКЛ:37,5 мм

Физические характеристики:

  • Вес панели:19,5 кг
  • Поверхностная плотность системы:36,5 кг/м2

Изоляция воздушного шума

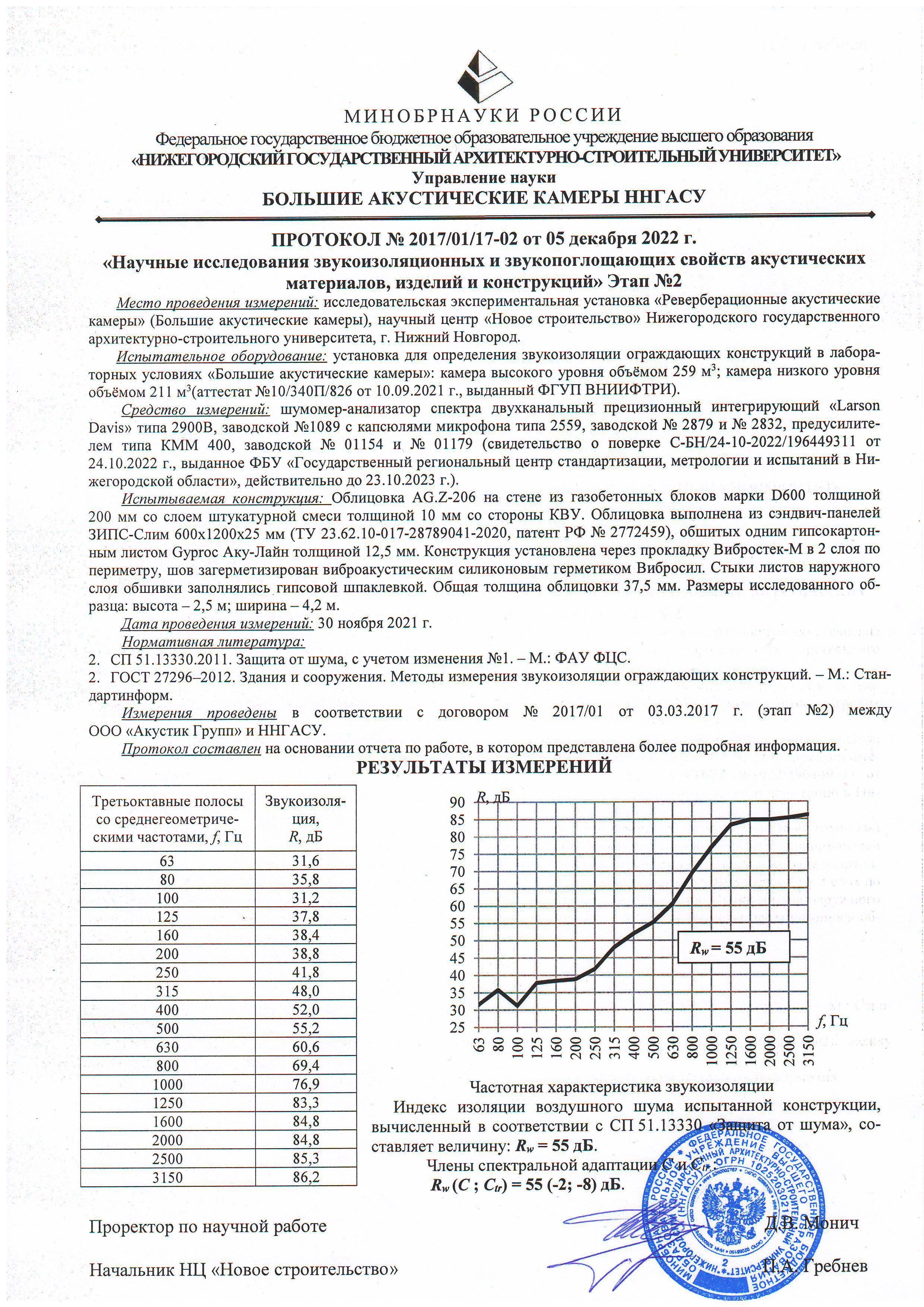

Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:

Акустические характеристики

Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-СЛИМ: ΔRw = 11 дБ.

Комплектация

В комплект крепежа для ЗИПС-СЛИМ входят:

НазваниеФотоКоличество
Саморез универсальный ∅5х70 мм 8 шт.
Дюбель универсальный Фишер ∅8х50 мм 8 шт.
Саморез по ГВЛ ∅3.9х19 мм 10 шт.
Саморез оксид ∅3.5х32 мм 25 шт.
Шайба увеличенная M5 8 шт.
Монтаж

1. Подготовка поверхности к монтажу

Панельная система ЗИПС-СЛИМ монтируется на существующие межквартирные стены, выполненные из пено-, газо- бетонных и гисповых блоков.

До начала монтажных работ поверхность стен должна быть выровнена штукатурной смесью.

ВНИМАНИЕ! Система не применяется на перекрытиях.

1. Подготовка поверхности к монтажу

2. Начало монтажа

К боковым стенам и потолку торцы сэндвич-панелей ЗИПС-СЛИМ должны примыкать через два слоя виброизолирующей ленты «Вибростек-М» или через один слой УЛЬТРАКУСТИК-ЛЕНТА F100.

Ленты наклеиваются при помощи герметика «Вибросил».

На пол панельную систему опирают через два слоя виброизолирующей ленты «Вибростек-М» или через один слой УЛЬТРАКУСТИК-ЛЕНТА F100. Прокладка «Вибростек-М» или УЛЬТРАКУСТИК-ЛЕНТА F100 также обязательно должны подкладываться под торцы гипсокартонных листов, примененных в системе.

2. Начало монтажа

3. Установка сэндвич-панелей

Панели ЗИПС-СЛИМ монтируются к поверхности стены исключительно через специальные виброузлы.

Монтаж сэндвич-панелей удобнее вести снизу-вверх, слева-направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда только по длинной стороне.

Панели устанавливают следующим образом: панель прикладывается к стене, непосредственно через виброузлы просверливаются отверстия в стене глубиной не менее 60 мм. В полученные отверстия вставляются пластмассовые дюбели, в которые предварительно на нескольких витках резьбы, не допуская расширения дюбеля, ввинчивается шуруп с шайбой. После того как дюбель вставлен в просверленное отверстие, его забивают до упора при помощи молотка и завинчивают с подложенной под его головку конусной шайбой.

ВНИМАНИЕ! Головка винта утапливается в поверхность виброузла не более чем на 1-2 мм!

3. Установка сэндвич-панелей


4. Подрезка панелей

Сэндвич-панели стыкуются между собой посредством пазогребневого соединения, пазогребневые стыки дополнительно стягиваются саморезами по ГВЛ 3,9х19 мм с шагом саморезов 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются сэндвич-панели при помощи электролобзика, слой ваты обрезается острым ножом.

4. Подрезка панелей

5. Разбежка стыков

Отрезанные части панели длиной менее 200 мм не используется. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы закладываются полосы из гипсо- волокнистого или гипсокартонного листов толщиной 10 мм.

5. Разбежка стыков

6. Финишный слой листов AKU-Line

После завершения монтажа панелей к полученной поверхности закрепляют финишный слой листов AKU-Line толщиной 12,5 мм.

Листы должны примыкать к смежным поверхностям также через виброизолирующую ленту «Вибростек-М» в два слоя или через один слой УЛЬТРАКУСТИК-ЛЕНТА F100 в соответствии с п. 2 данной инструкции.

При монтаже листов AKU-Line используются саморезы 3,5х32 мм. Саморезы не должны попадать на виброузлы сэндвич-панелей. Шаг саморезов по вертикали составляет 200 мм, по горизонтали – 400 мм.

6. Финишный слой листов AKU-Line6.  Финишный слой листов AKU-Line

7. Заключительный этап

Излишки выступающей ленты «Вибростек-М» или "УЛЬТРАКУСТИК_ЛЕНТА F100" обрезают заподлицо с финишным слоем листов AKU-Line. Швы заполняют акустическим герметиком «Вибросил». Для получения качественного шва, рекомендуется использовать малярный скотч, который наклеивается на поверхности, образующие угол. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку.

7. Заключительный этап
