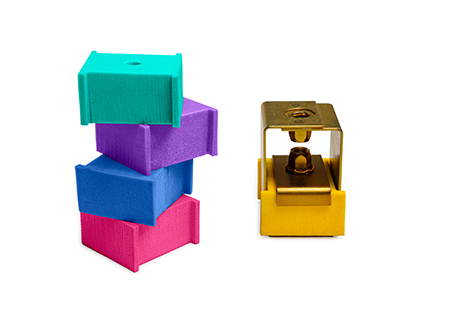

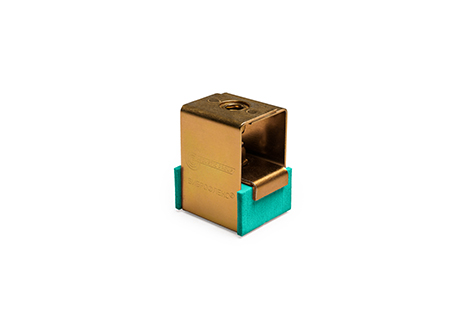

Подвес ВИБРОФЛЕКС тип 4
Виброизолирующие подвесы ВИБРОФЛЕКС тип 4 применяются при монтаже силовых агрегатов и коммуникаций различного инженерного оборудования для снижения передачи вибраций на ограждающие конструкции здания.
Область применения
Подвесы ВИБРОФЛЕКС тип 4 применяются для виброизоляции трубопроводов и силовых агрегатов различного инженерного оборудования (системы вентиляции, водоснабжения, отопления и кондиционирования, канализации).
В качестве упругого элемента подвеса применяется специальный виброизолирующий материал Sylodyn. Каждый вид подвеса рассчитан на определенную нагрузку. Для подвеса оборудования используются шпильки с резьбой М8.
В зависимости от величины нагрузки выпускаются 5 типов подвесов:
| Название | Цвет упругого элемента | Максимальная нагрузка на подвес, кг | Минимальная резонансная частота, Гц |
|---|---|---|---|

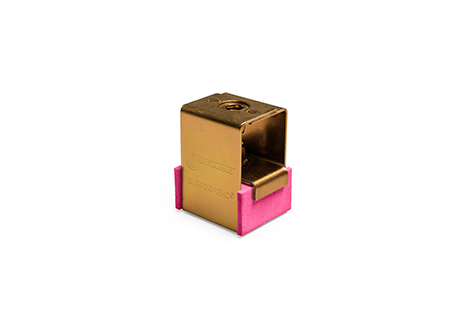

| Виброфлекс 4/7 М8 | розовый | 7 | 11.4 |
| Виброфлекс 4/15 М8 | желтый | 15 | 10.6 |
| Виброфлекс 4/30 М8 | зеленый | 30 | 10.7 |

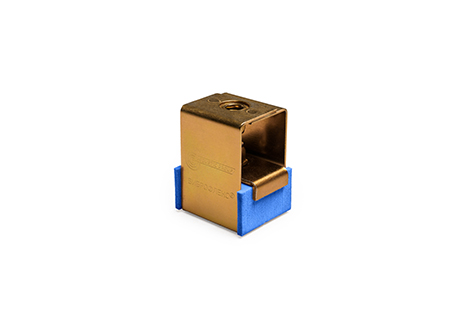

| Виброфлекс 4/55 М8 | синий | 55 | 11.1 |

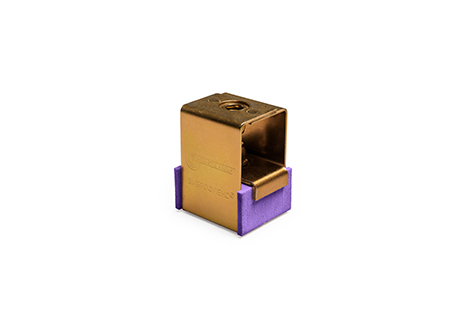

| Виброфлекс 4/70 М8 | фиолетовый | 70 | 11.6 |
Отличительные особенности
- Подвесы ВИБРОФЛЕКС эффективны как в области низких, так и в области средних и высоких частот;
- Анодированные силовые металлические элементы подвеса;
- Стабильность виброакустических свойств в течение длительного времени (не менее 50 лет).

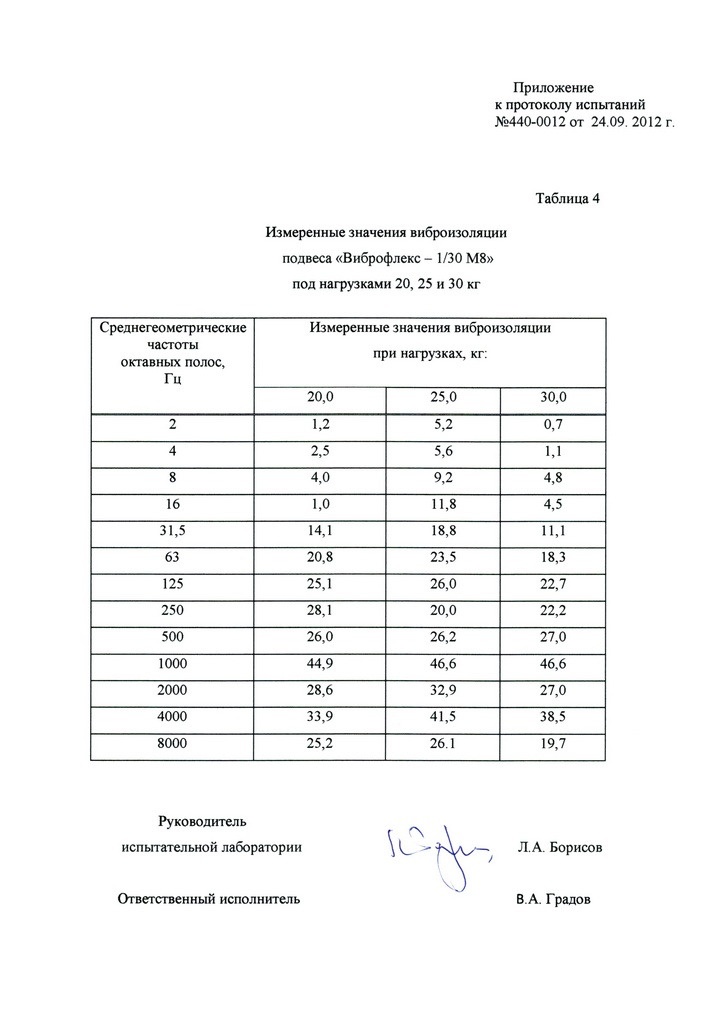

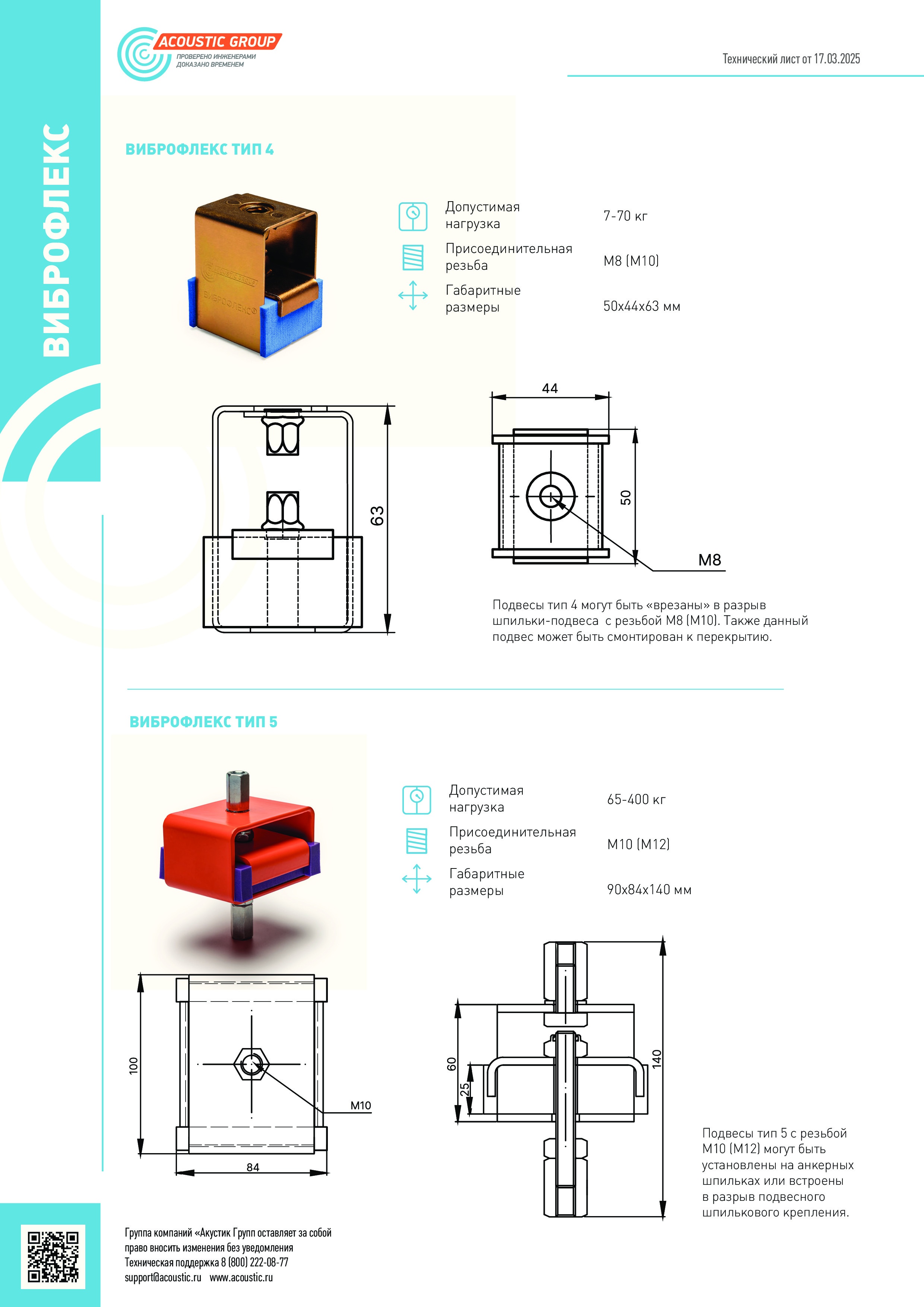

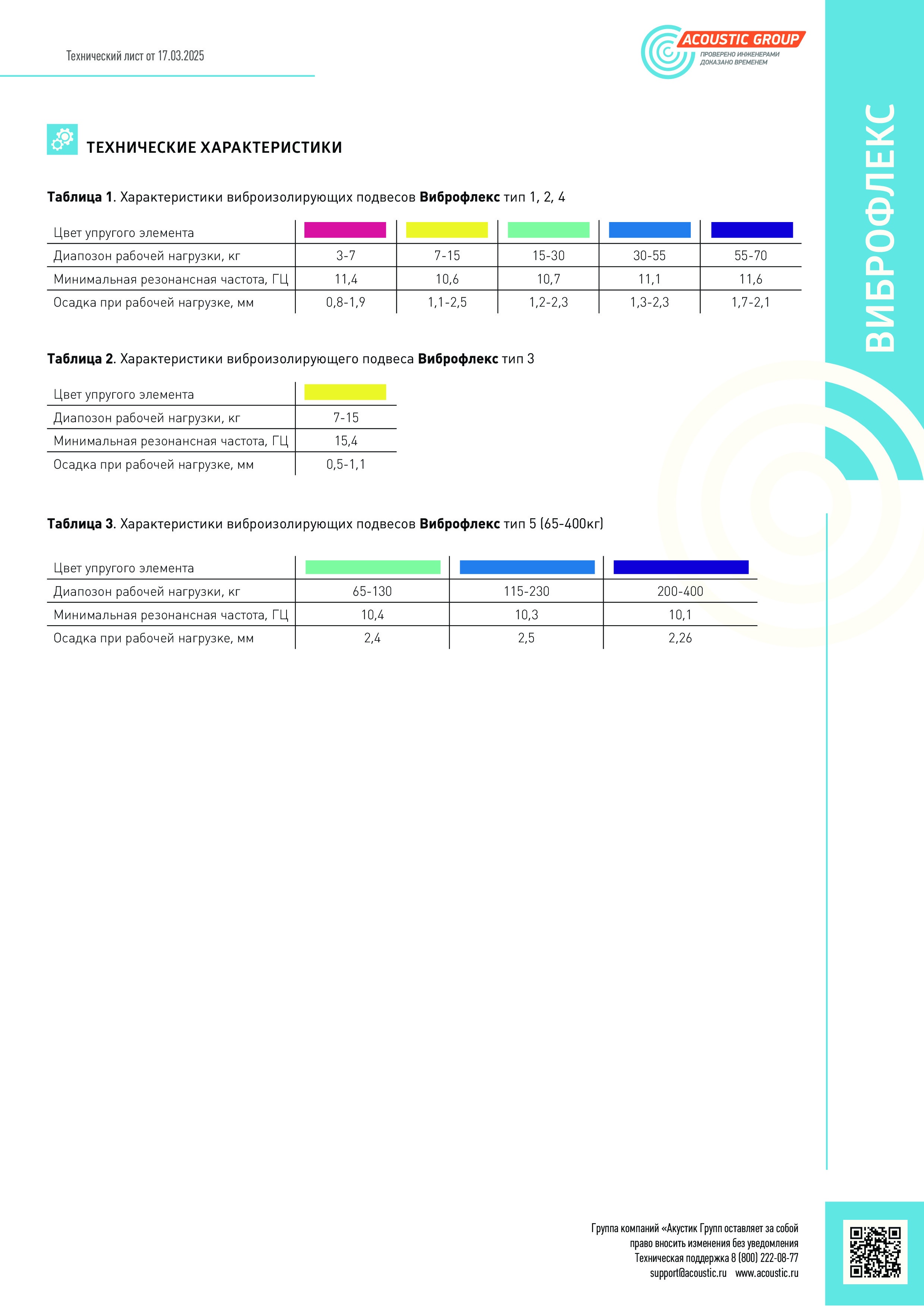

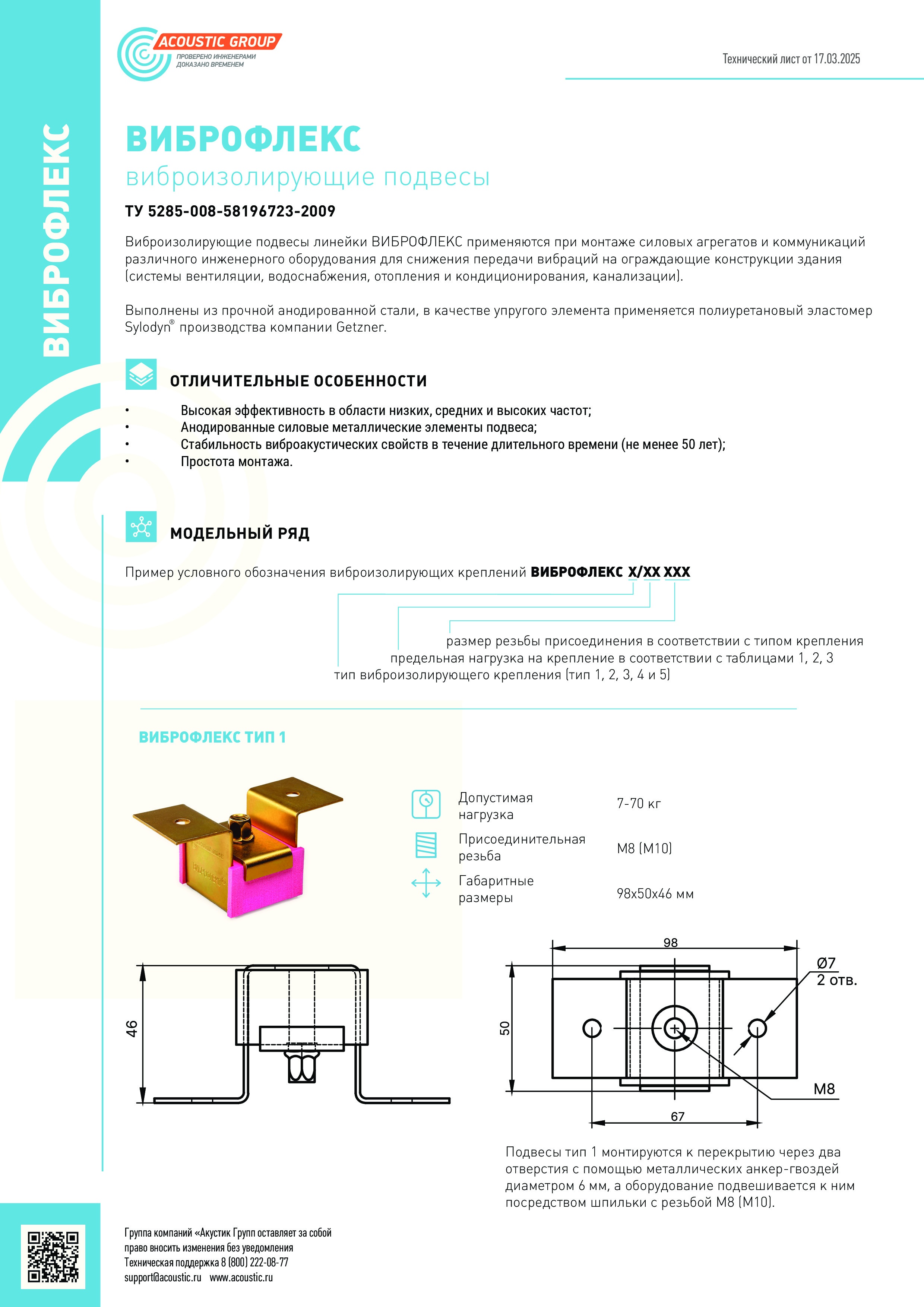

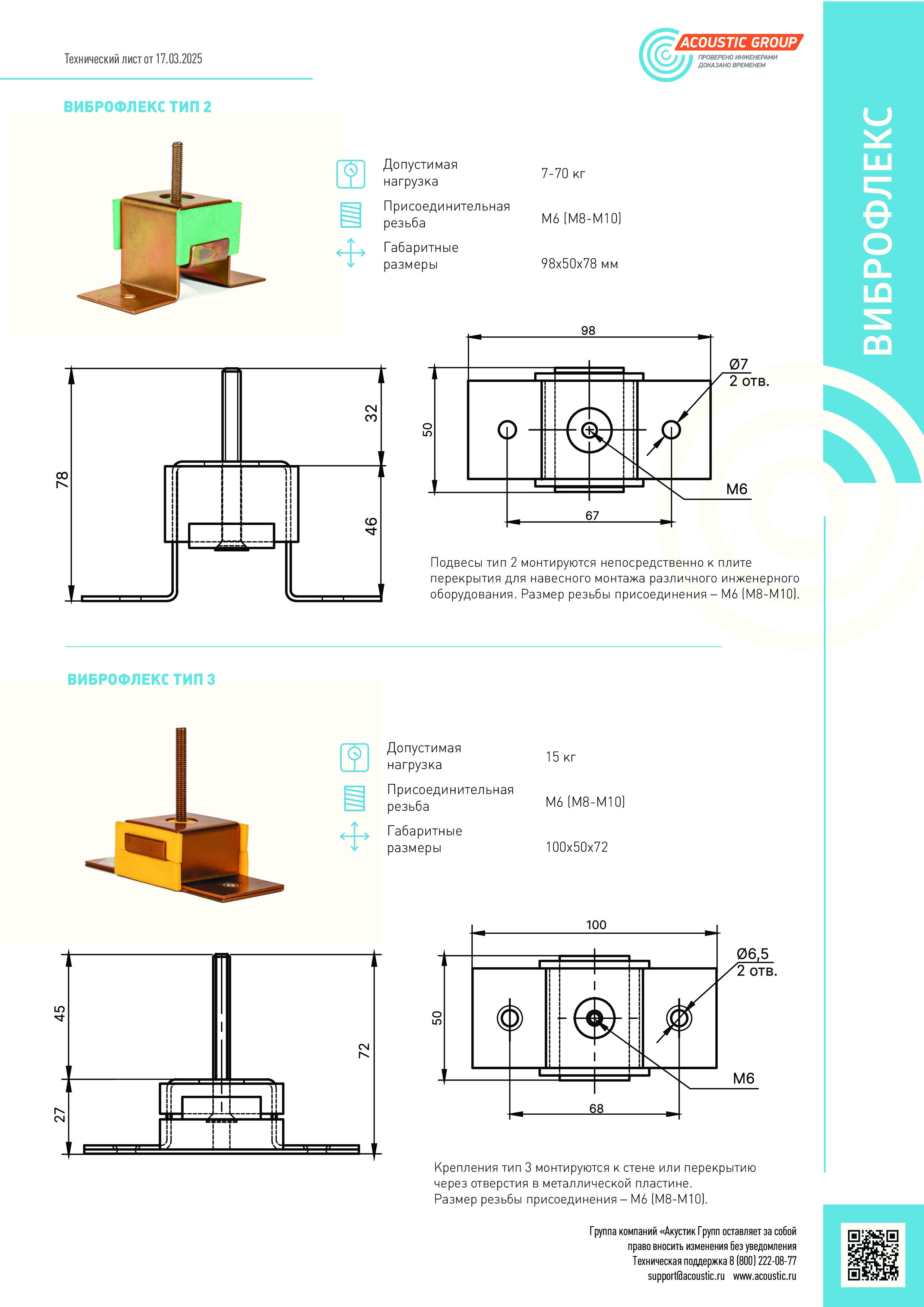

Технический лист подвесов ВИБРОФЛЕКС (.pdf, 9.30 Мб) Каталог материалов по звуко-виброизоляции (.pdf, 9.30 Мб)Виброизолирующие характеристики подвесов ВИБРОФЛЕКС 4/30 (при равномерно распределенной нагрузке)

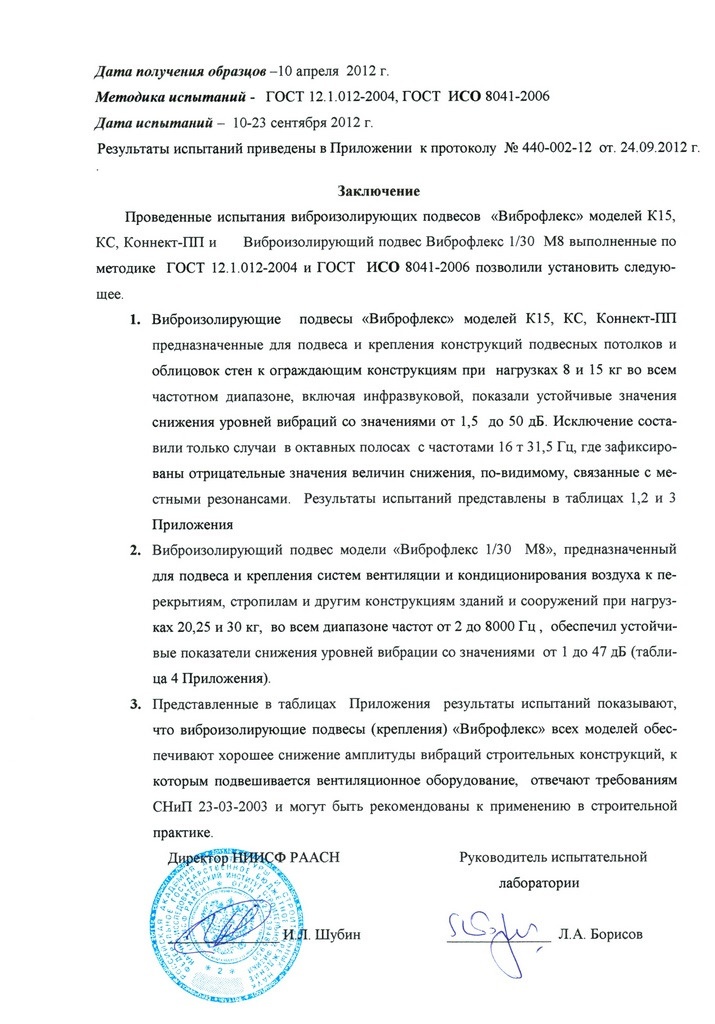

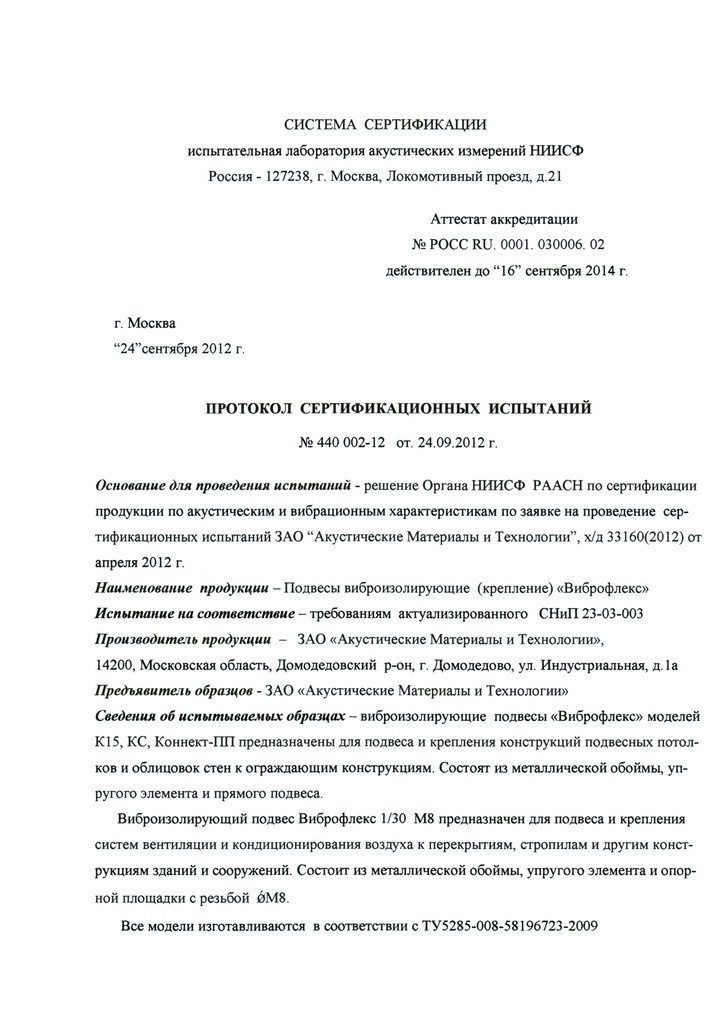

| Испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва | |||||||||||||
| Частота, Гц | 2 | 4 | 8 | 16 | 31,5 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Нагрузка на подвес | |||||||||||||
| 7,5 кг | 1 | 0 | 14 | 7 | -2 | 3 | 11 | 10 | 11 | 4 | 12 | 2 | 3 |
| 15 кг | -1 | 0 | -3 | -2 | 3 | 3 | 15 | 12 | 12 | 8 | 19 | 15 | 5 |
| 20 кг | 5 | 5 | 6 | 6 | 20 | 8 | 14 | 9 | 13 | 10 | 18 | 18 | 6 |
| 30 кг | -8 | 0 | 12 | 4 | 16 | 6 | 6 | 11 | 4 | 10 | 18 | 17 | 6 |
Цены с отгрузкой со склада в Минске
| Название | Ед. изм. | Цена, BYN/ед. | Цена, |
|---|---|---|---|
|
Виброфлекс 4/30 М8
подвес для виброизоляции оборудования, макс. нагрузка 30 кг
|
шт. | 20.82 | |
|
Виброфлекс 4/7 М8
подвес для виброизоляции оборудования, макс. нагрузка 7 кг
|
шт. | 18.48 | |
|
Виброфлекс 4/15 М8
подвес для виброизоляции оборудования, макс. нагрузка 15 кг
|
шт. | 21.12 | |
|
Виброфлекс 4/55 М8
подвес для виброизоляции оборудования, макс. нагрузка 55 кг
|
шт. | 28.60 | |
|
Виброфлекс 4/70 М8
подвес для виброизоляции оборудования, макс. нагрузка 70 кг
|
шт. | 28.60 |
Обратите внимание
На сайте указаны рекомендованные розничные цены. Цены действительны для выбранного города. Почему цены в разных городах отличаются?
Если нужного города нет в списке городов нашего сайта или в таблице указано, что цена предоставляется по запросу, отправьте индивидуальный запрос на расчет стоимости.
Почему цены в разных городах отличаются?
Дело в том, что на стоимость строительных материалов сильно влияют логистические расходы. Если производство находится в другом городе или сырье привозят издалека, то стоимость готовой продукции окажется выше. Для габаритных материалов и материалов, которые требуют аккуратности при транспортировке (например, шпонированные панели), этот фактор особенно критичен.
Можно ли сэкономить при покупке материалов?
Да. И речь не про скидки и акции, которые надо ловить, а про разумное потребление. На наших складах не редко появляются материалы, имеющие те или иные повреждения (например, сколы). Такие материалы все еще можно использовать во многих случаях. К примеру, при монтаже любых панелей, ГКЛ/ГВЛ, ЗИПСов обязательно возникает необходимость обрезки под размеры стен. И в таких ситуацих частичное повреждение панели совершенно не критично. В то же время, материалы с повреждениями продаются с существенной уценкой. Вы можете уточнить наличие подходящих вам уцененных товаров на ближайшем складе у наших менеджеров.
Файлы для скачивания
Информация по продукту

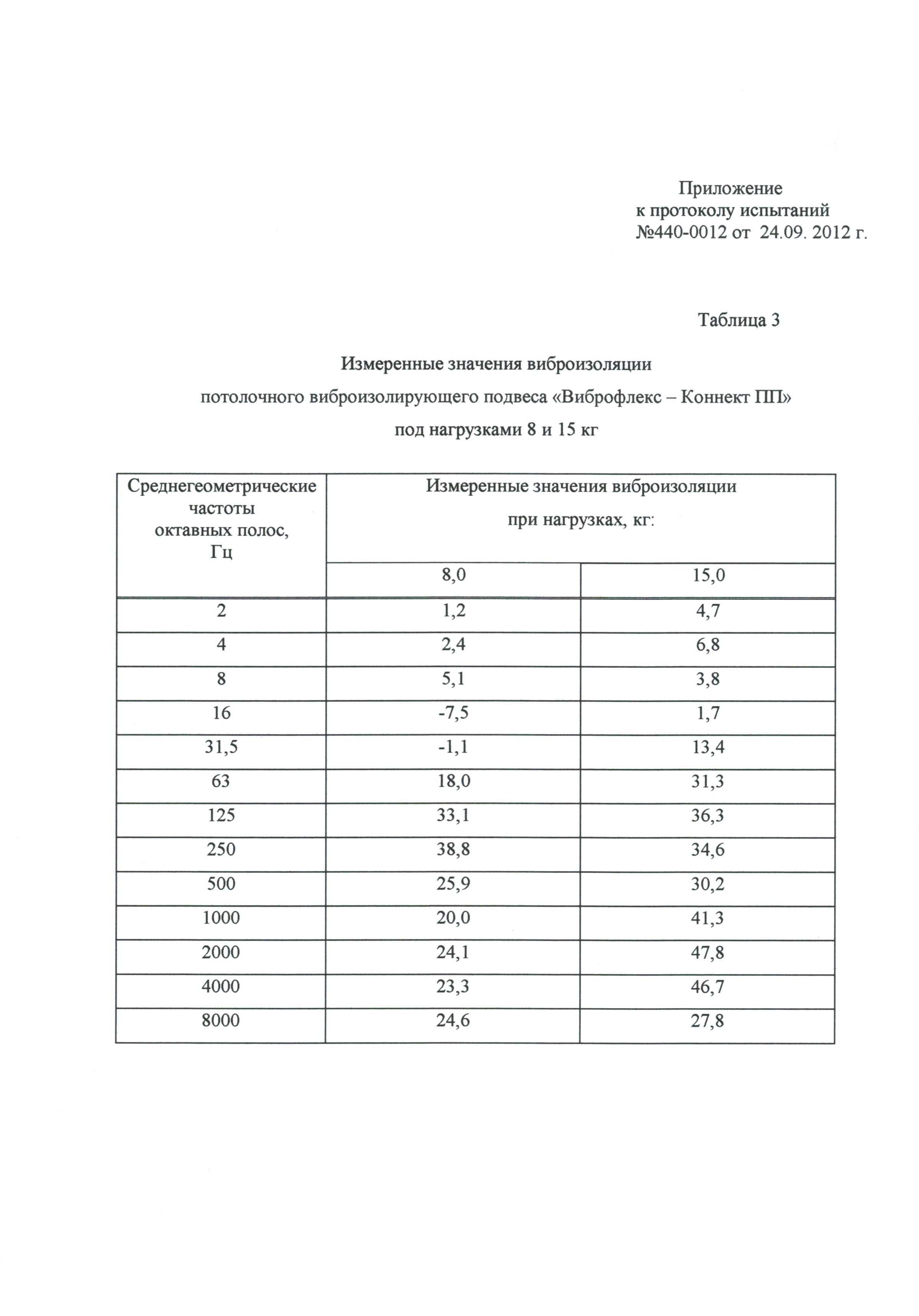

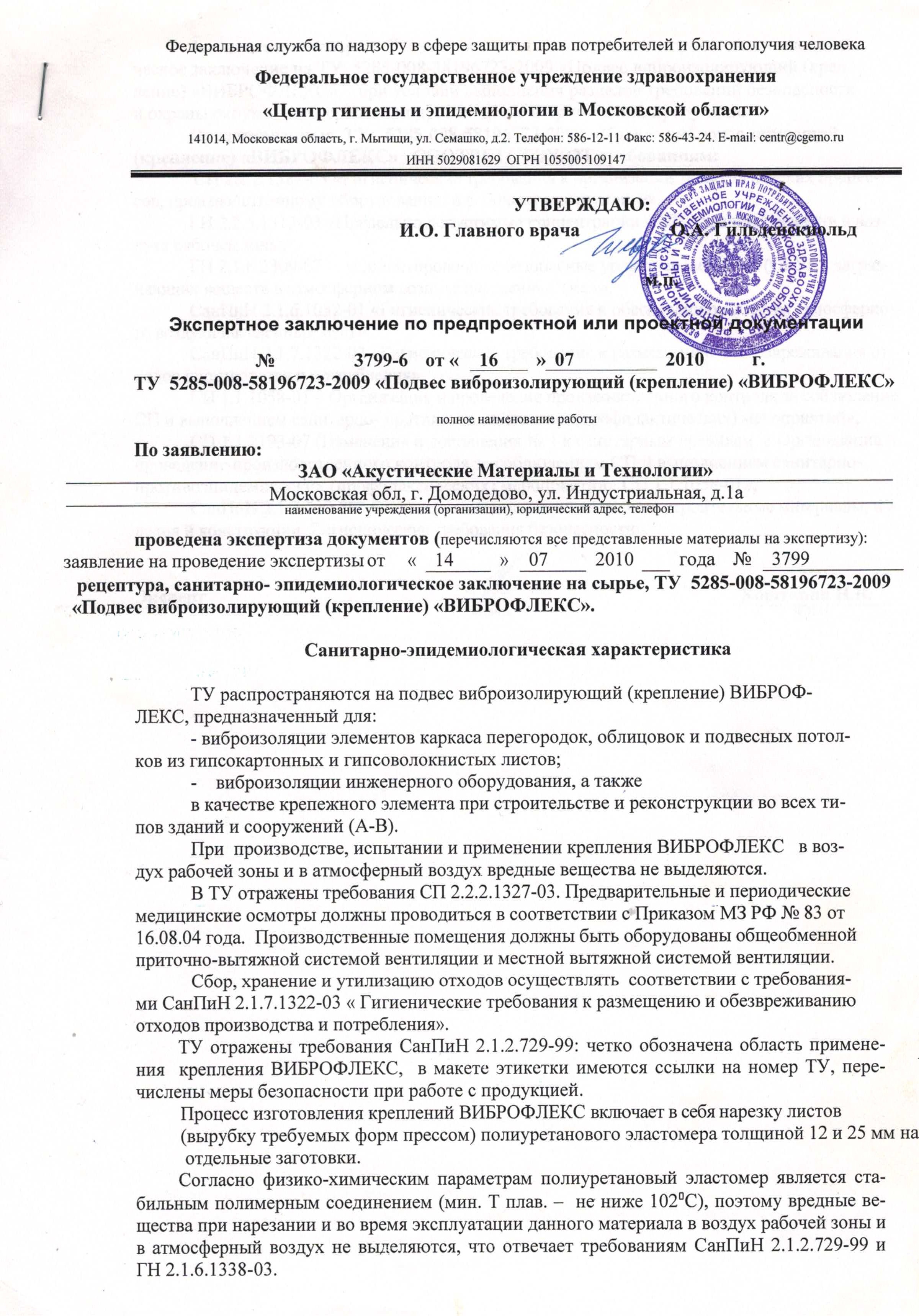

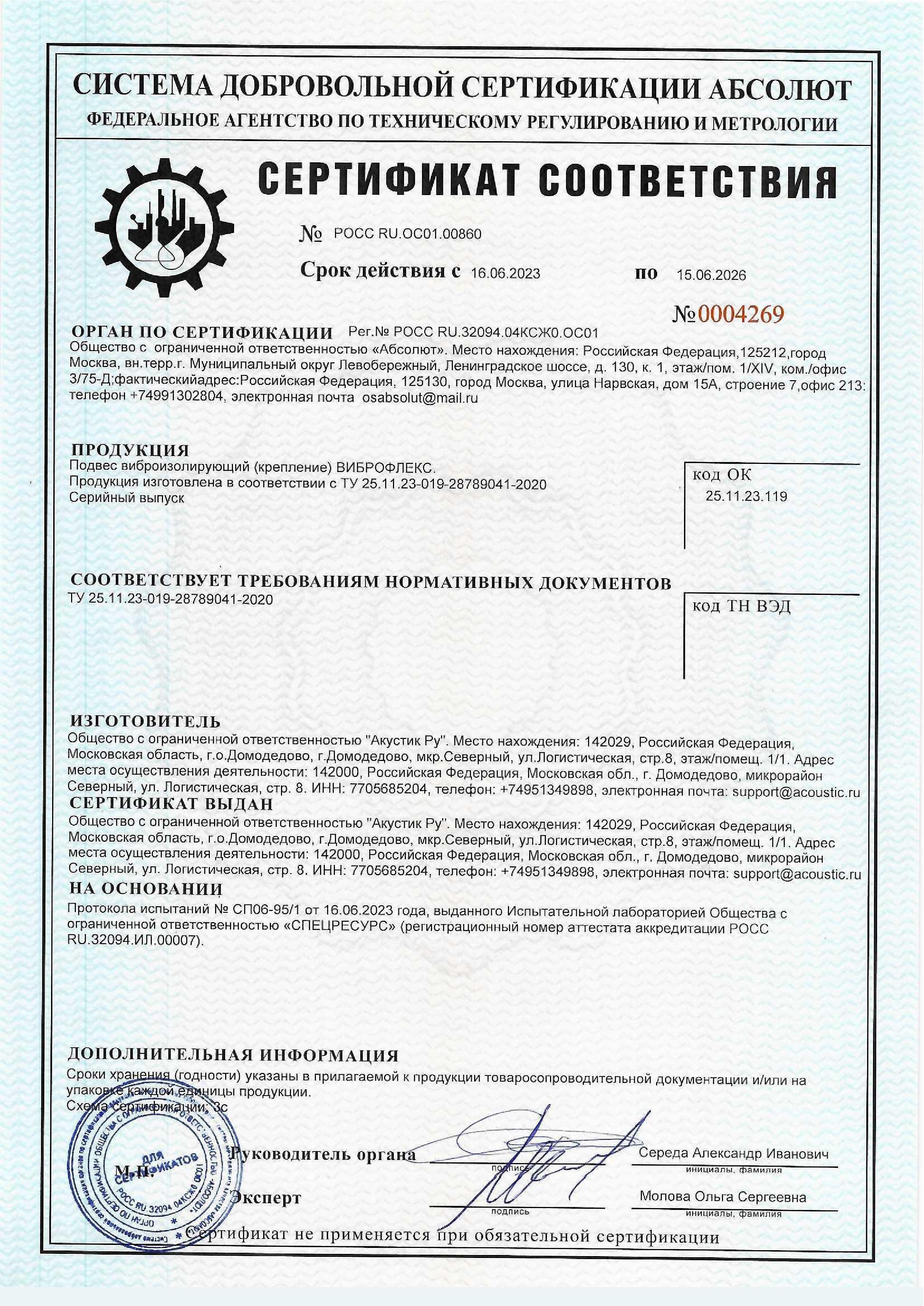

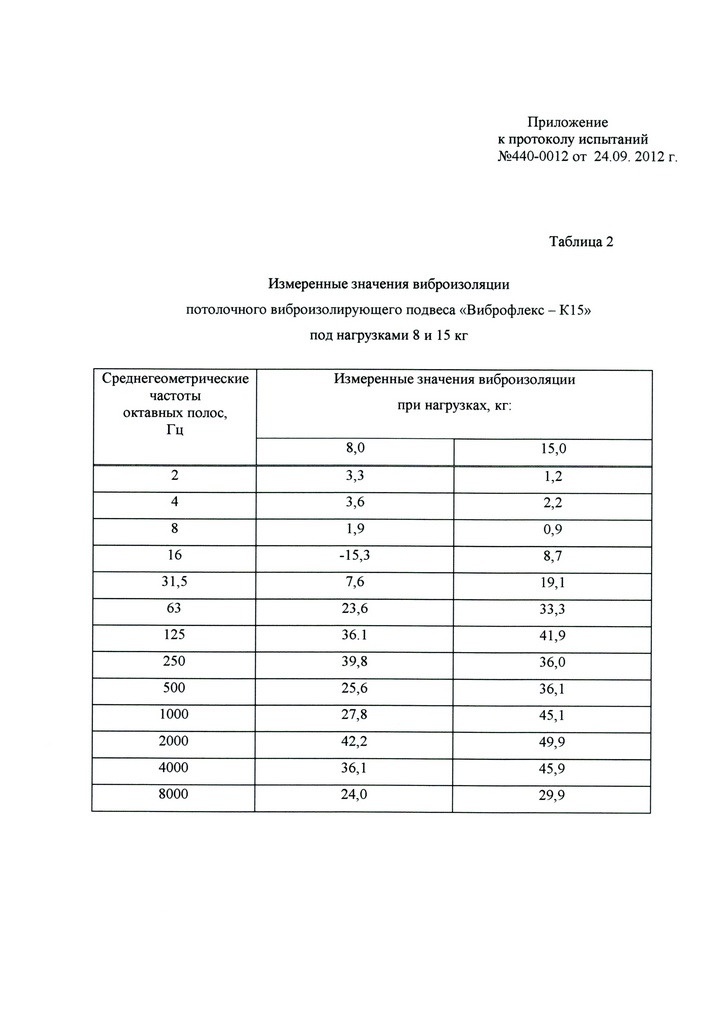

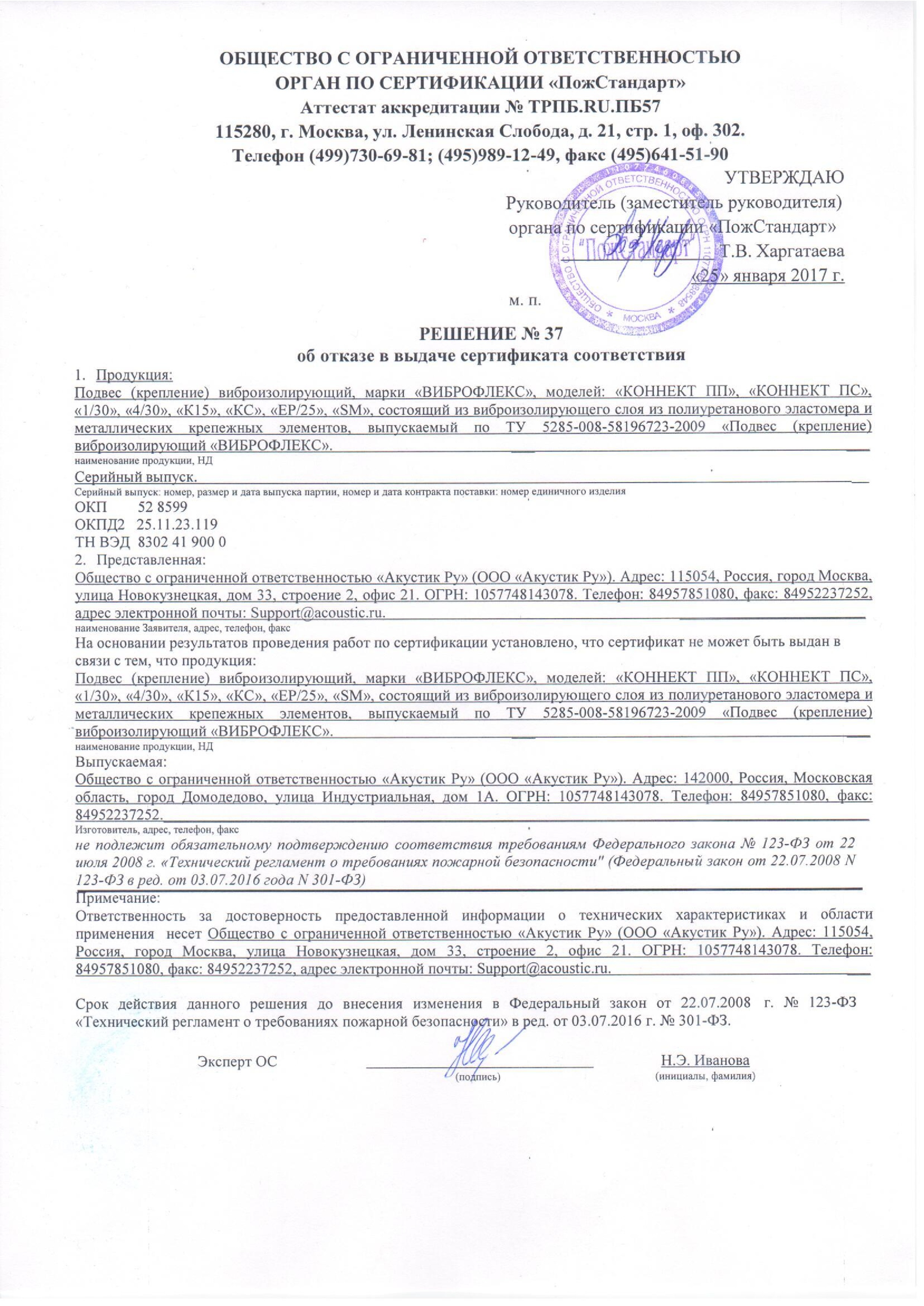

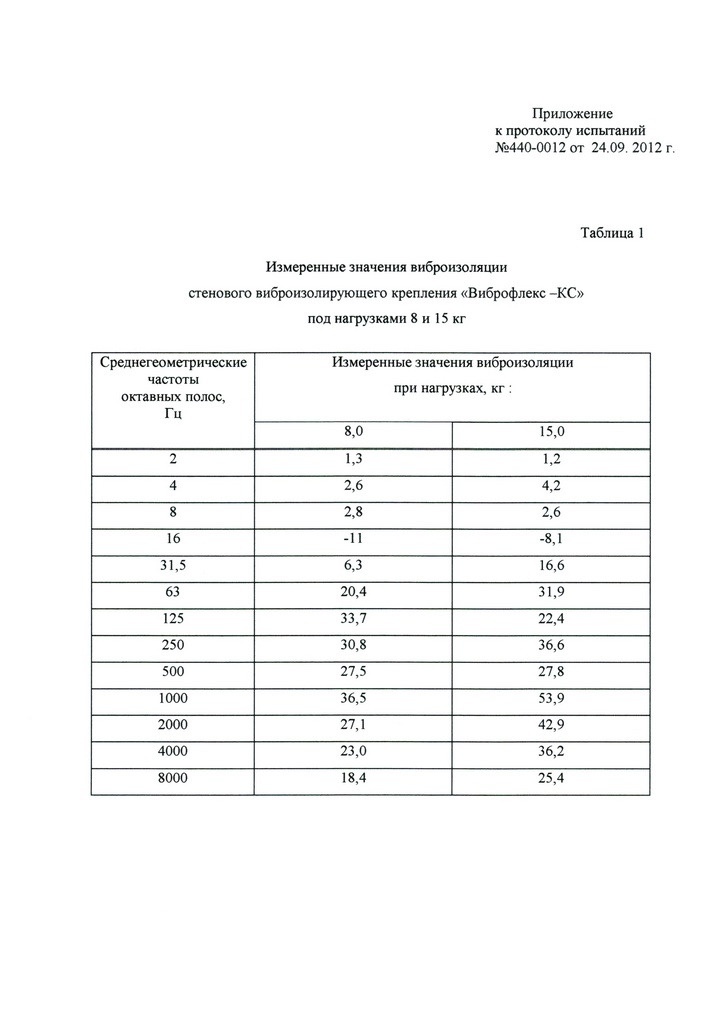

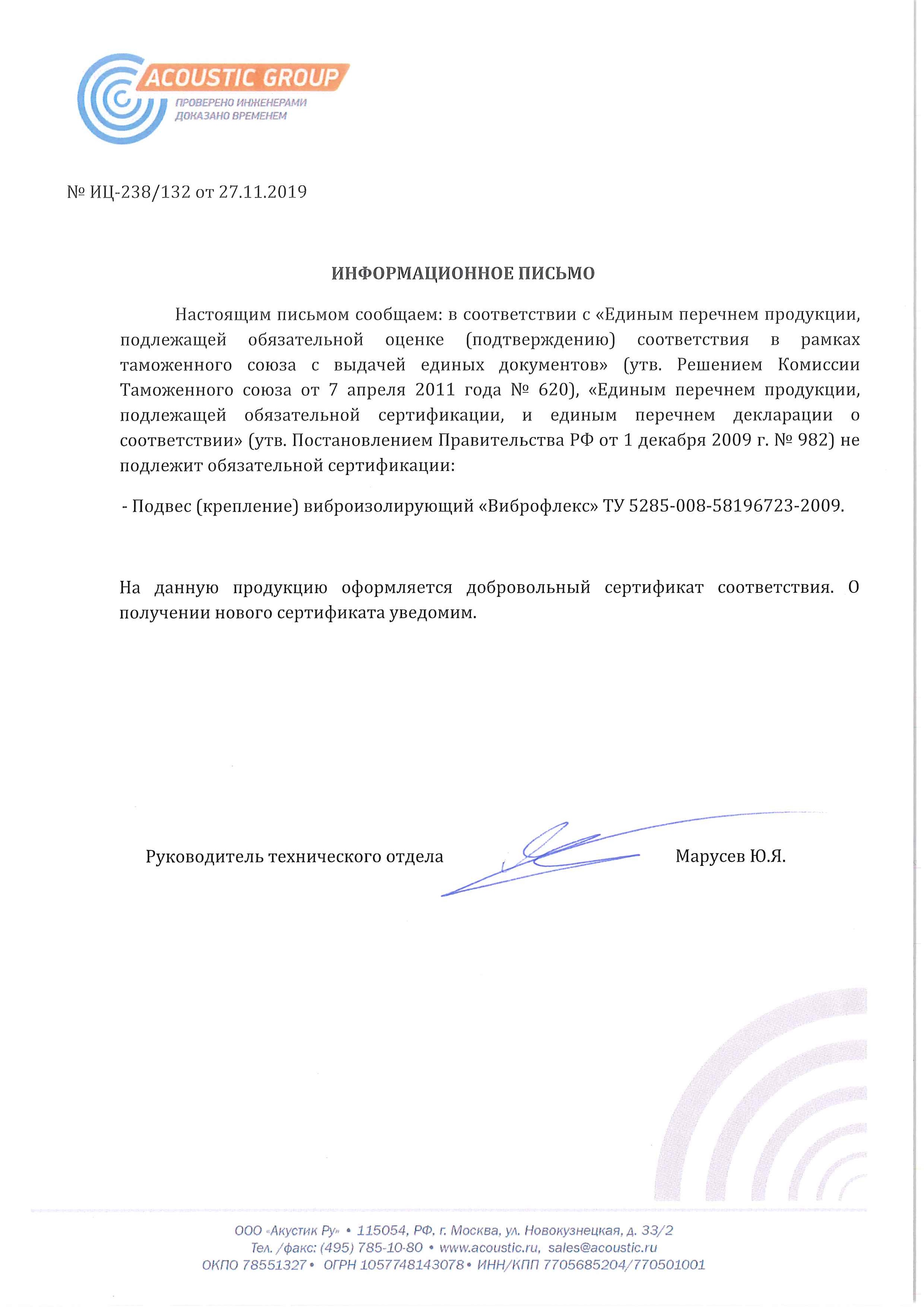

Сертификаты и протоколы
Техническая информация
Инструкция по монтажу

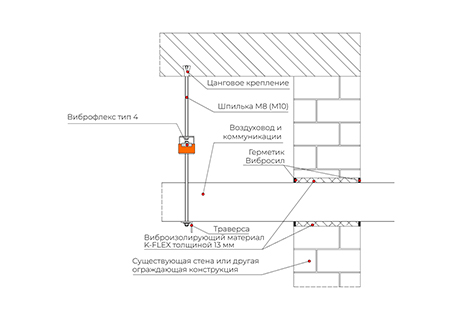

Подвесы ВИБРОФЛЕКС тип 4 могут быть "врезаны" в разрыв шпильки-подвеса с резьбой М8. Также данный подвес может быть смонтирован к перекрытию на металлической анкер-шпильке с резьбой М8.Не нашли, что искали? Спросите у нас!
