Подвес ВИБРОФЛЕКС тип 2
Виброизолирующие подвесы ВИБРОФЛЕКС тип 2 применяются при монтаже силовых агрегатов и коммуникаций различного инженерного оборудования для снижения передачи вибраций на ограждающие конструкции здания.

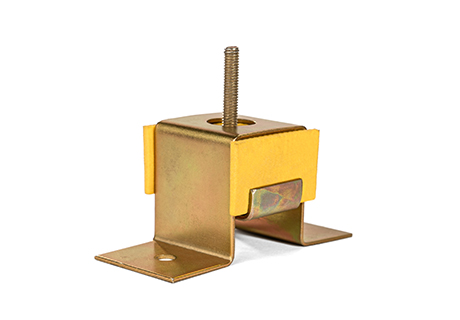

Конструкция потолочного подвеса ВИБРОФЛЕКС тип 2 представляет собой винтовое крепление М6, соединённое с металлической пластиной с отверстиями для фиксации на несущей поверхности.
Демпфирующий элемент изготовлен из микропористого полиуретана. Эффективный диапазон рабочей нагрузки - от 3 до 70 кг в соответствии с таблицей.
Область применения
В отличие от обычных прямых подвесов, изделие может применяться для монтажа потолочных конструкций сложной формы. Универсальность достигается благодаря совместимости с другими стандартными элементами каркасов и высокими виброизолирующими свойствами.
В зависимости от величины нагрузки выпускаются 5 типов подвесов:
| Название | Цвет упругого элемента | Максимальная нагрузка на подвес, кг | Минимальная резонансная частота, Гц |
|---|---|---|---|
| Виброфлекс 2/7 М6 | розовый | 7 | 11.4 |
| Виброфлекс 2/15 М6 | желтый | 15 | 10.6 |
| Виброфлекс 2/30 М6 | зеленый | 30 | 10.7 |
| Виброфлекс 2/55 М6 | синий | 55 | 11.1 |
| Виброфлекс 2/70 М6 | фиолетовый | 70 | 11.6 |
Отличительные особенности
- Подвесы ВИБРОФЛЕКС эффективны как в области низких, так и в области средних и высоких частот;
- Анодированные силовые металлические элементы подвеса;
- Стабильность виброакустических свойств в течение длительного времени (не менее 50 лет).

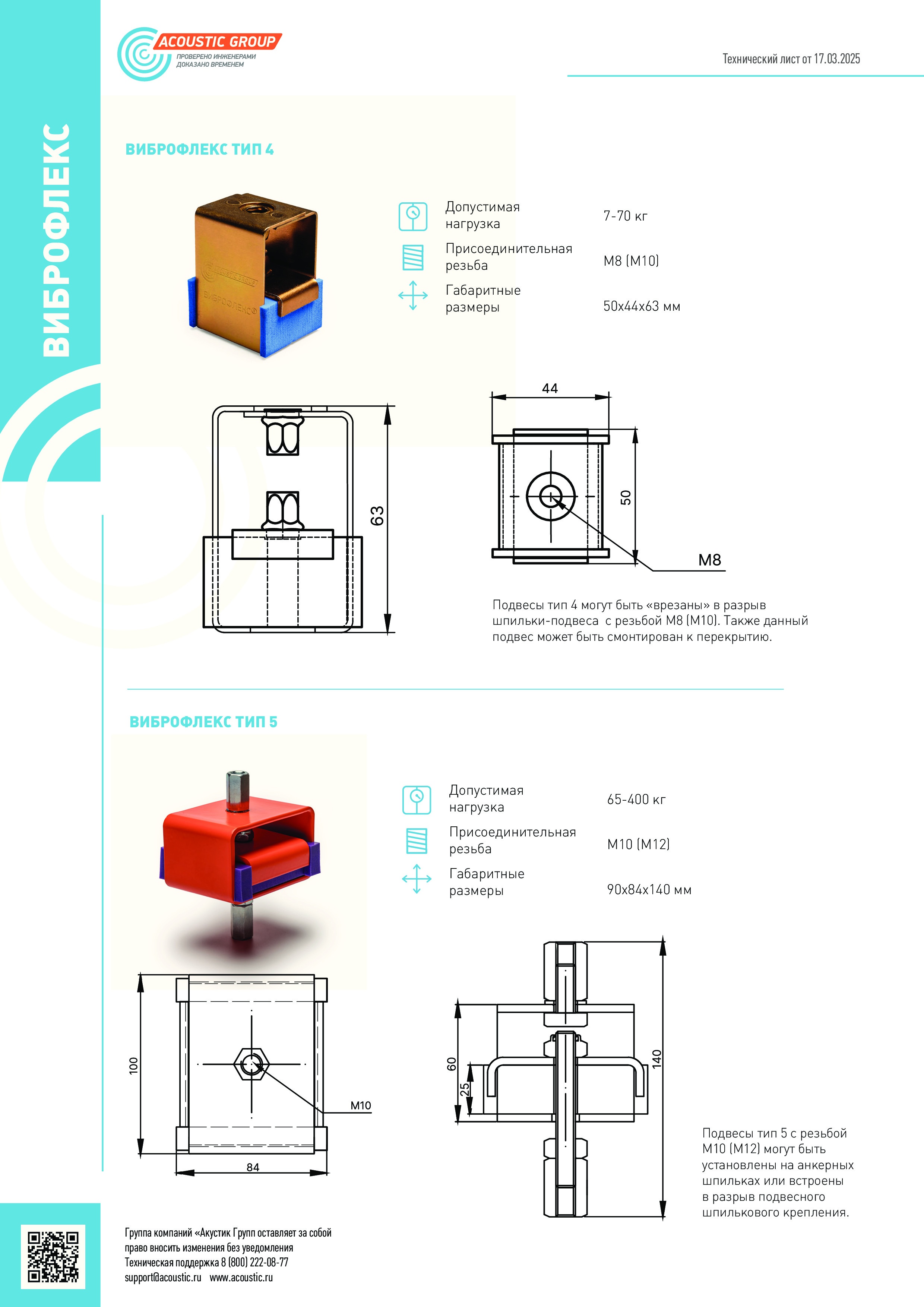

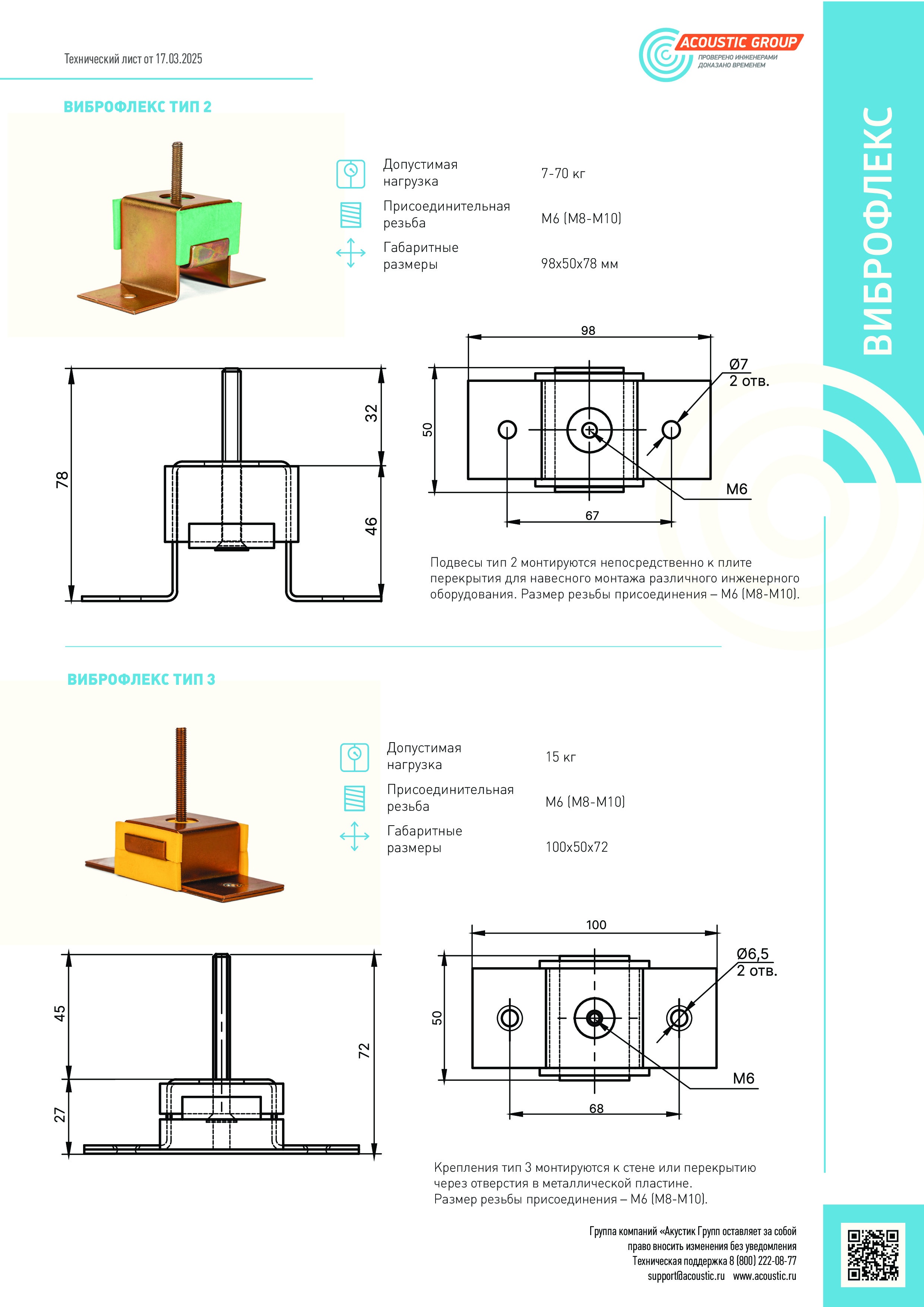

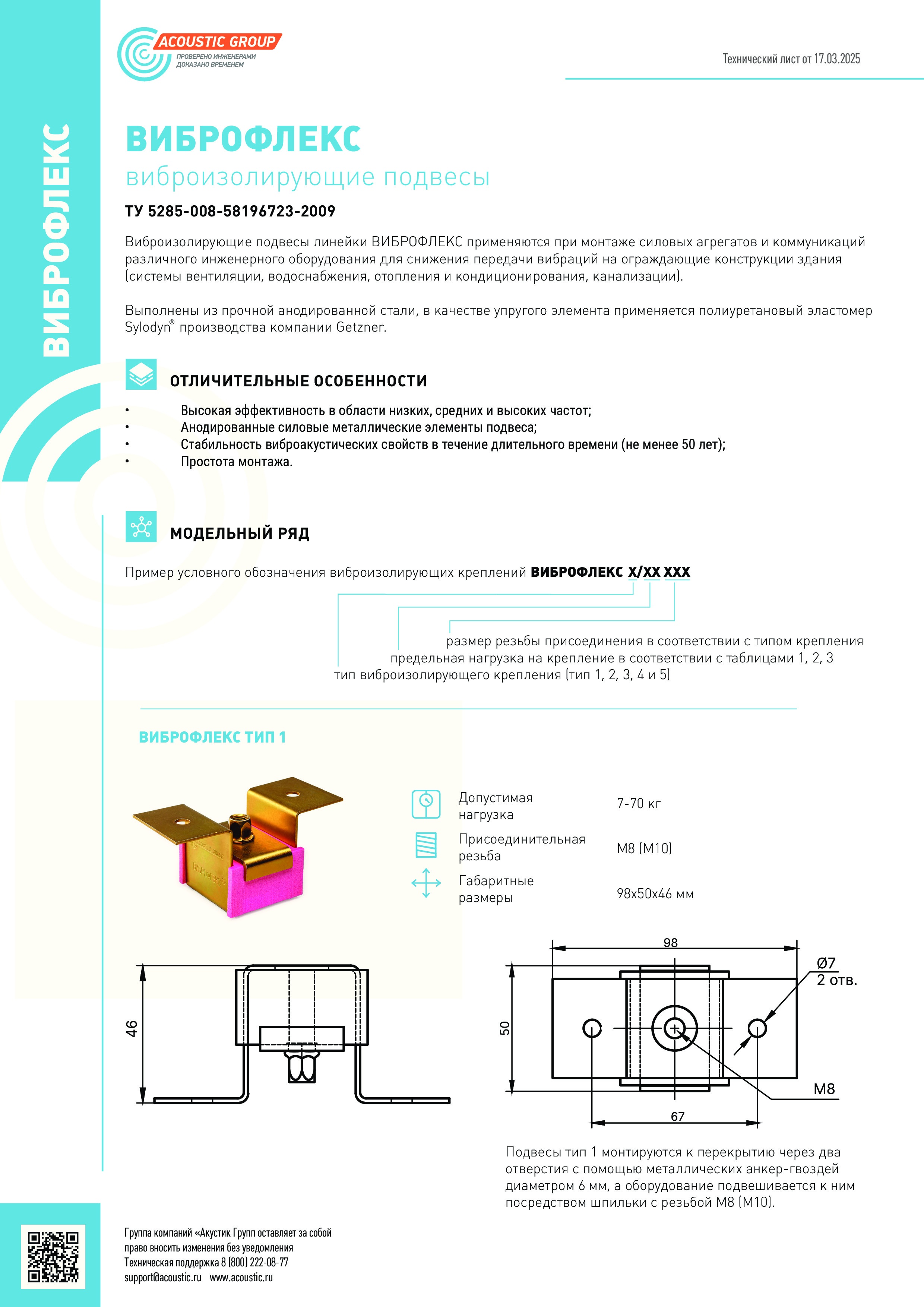

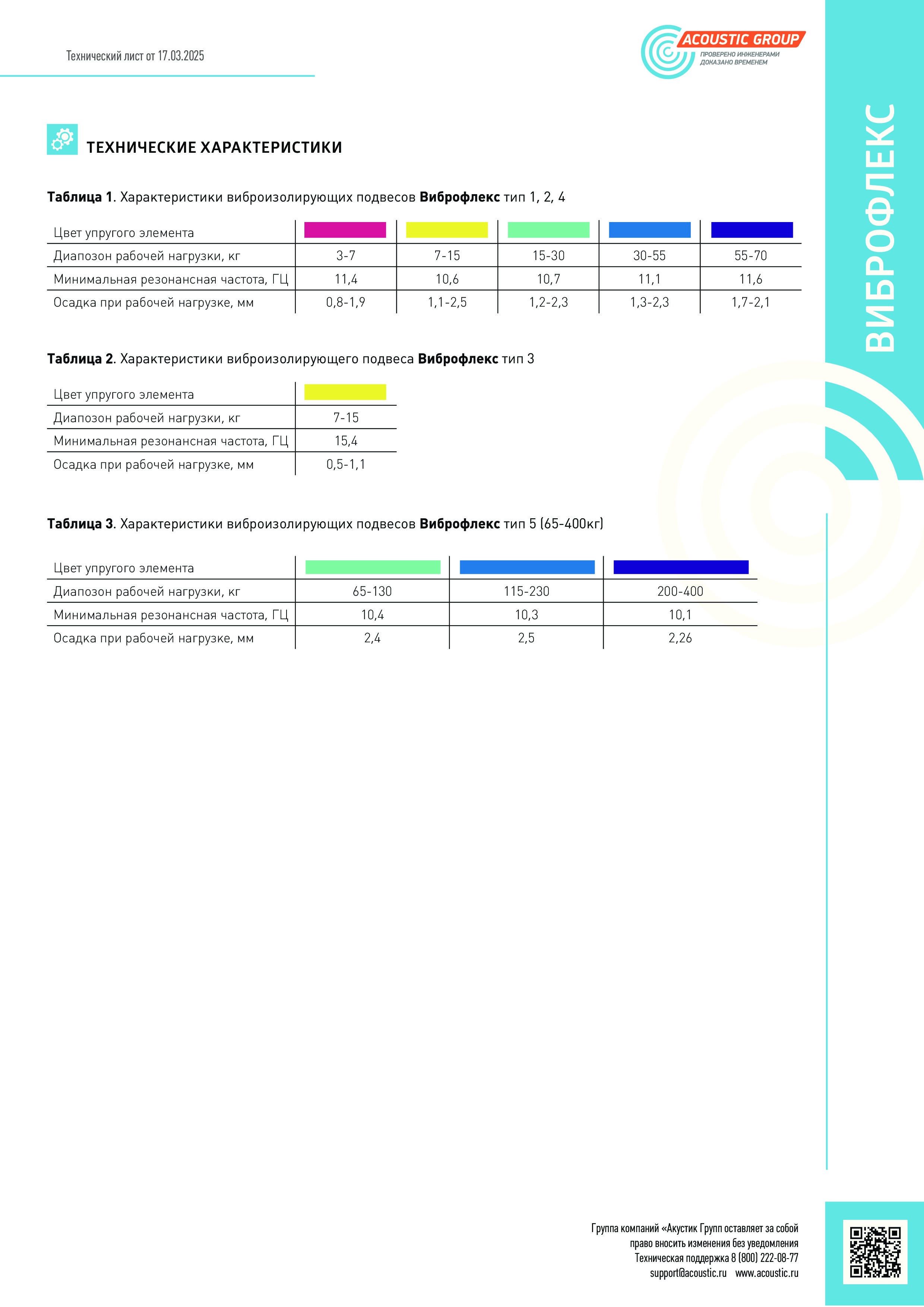

Технический лист подвесов ВИБРОФЛЕКС (.pdf, 9.30 Мб) Каталог материалов по звуко-виброизоляции (.pdf, 9.30 Мб)Виброизолирующие характеристики подвесов ВИБРОФЛЕКС 2/30 (при равномерно распределенной нагрузке)
| Испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва | |||||||||||||
| Частота, Гц | 2 | 4 | 8 | 16 | 31,5 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Нагрузка на подвес | |||||||||||||
| 7,5 кг | 1 | 0 | 14 | 7 | -2 | 3 | 11 | 10 | 11 | 4 | 12 | 2 | 3 |
| 15 кг | -1 | 0 | -3 | -2 | 3 | 3 | 15 | 12 | 12 | 8 | 19 | 15 | 5 |
| 20 кг | 5 | 5 | 6 | 6 | 20 | 8 | 14 | 9 | 13 | 10 | 18 | 18 | 6 |
| 30 кг | -8 | 0 | 12 | 4 | 16 | 6 | 6 | 11 | 4 | 10 | 18 | 17 | 6 |
Цены с отгрузкой со склада в Минске
| Название | Ед. изм. | Цена, BYN/ед. | Цена, |
|---|---|---|---|
|
Виброфлекс 2/30 М6
подвес для виброизоляции оборудования, макс. нагрузка 30 кг
|
шт. | 20.82 | |
|
Виброфлекс 2/7 М6
подвес для виброизоляции оборудования, макс. нагрузка 7 кг
|
шт. | 18.80 | |
|
Виброфлекс 2/15 М6
подвес для виброизоляции оборудования, макс. нагрузка 15 кг
|
шт. | 21.12 | |
|
Виброфлекс 2/55 М6
подвес для виброизоляции оборудования, макс. нагрузка 55 кг
|
шт. | 28.60 | |
|
Виброфлекс 2/70 М6
подвес для виброизоляции оборудования, макс. нагрузка 70 кг
|
шт. | 28.60 |
Обратите внимание
На сайте указаны рекомендованные розничные цены. Цены действительны для выбранного города. Почему цены в разных городах отличаются?
Если нужного города нет в списке городов нашего сайта или в таблице указано, что цена предоставляется по запросу, отправьте индивидуальный запрос на расчет стоимости.
Почему цены в разных городах отличаются?
Дело в том, что на стоимость строительных материалов сильно влияют логистические расходы. Если производство находится в другом городе или сырье привозят издалека, то стоимость готовой продукции окажется выше. Для габаритных материалов и материалов, которые требуют аккуратности при транспортировке (например, шпонированные панели), этот фактор особенно критичен.
Можно ли сэкономить при покупке материалов?
Да. И речь не про скидки и акции, которые надо ловить, а про разумное потребление. На наших складах не редко появляются материалы, имеющие те или иные повреждения (например, сколы). Такие материалы все еще можно использовать во многих случаях. К примеру, при монтаже любых панелей, ГКЛ/ГВЛ, ЗИПСов обязательно возникает необходимость обрезки под размеры стен. И в таких ситуацих частичное повреждение панели совершенно не критично. В то же время, материалы с повреждениями продаются с существенной уценкой. Вы можете уточнить наличие подходящих вам уцененных товаров на ближайшем складе у наших менеджеров.
Файлы для скачивания
Информация по продукту

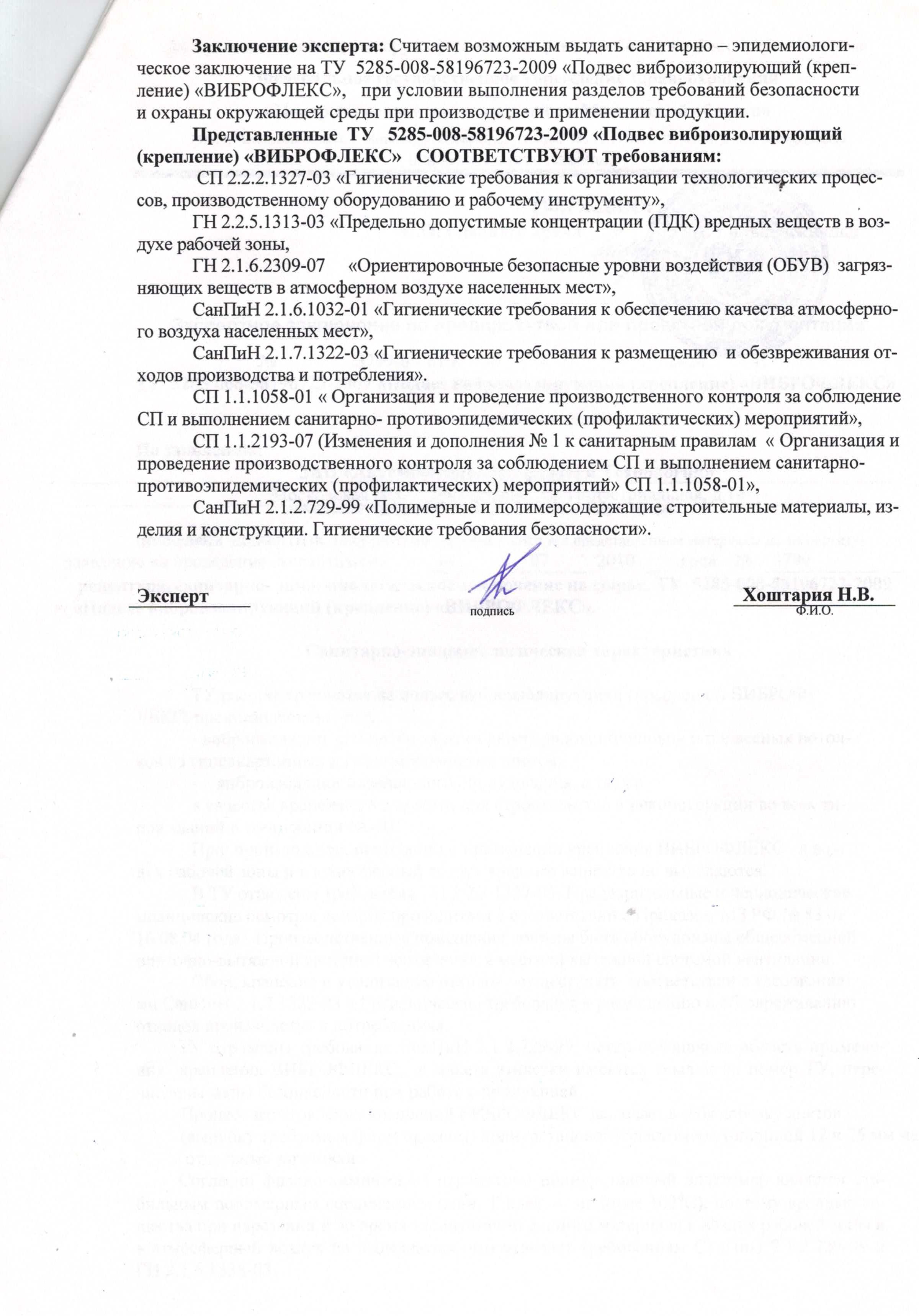

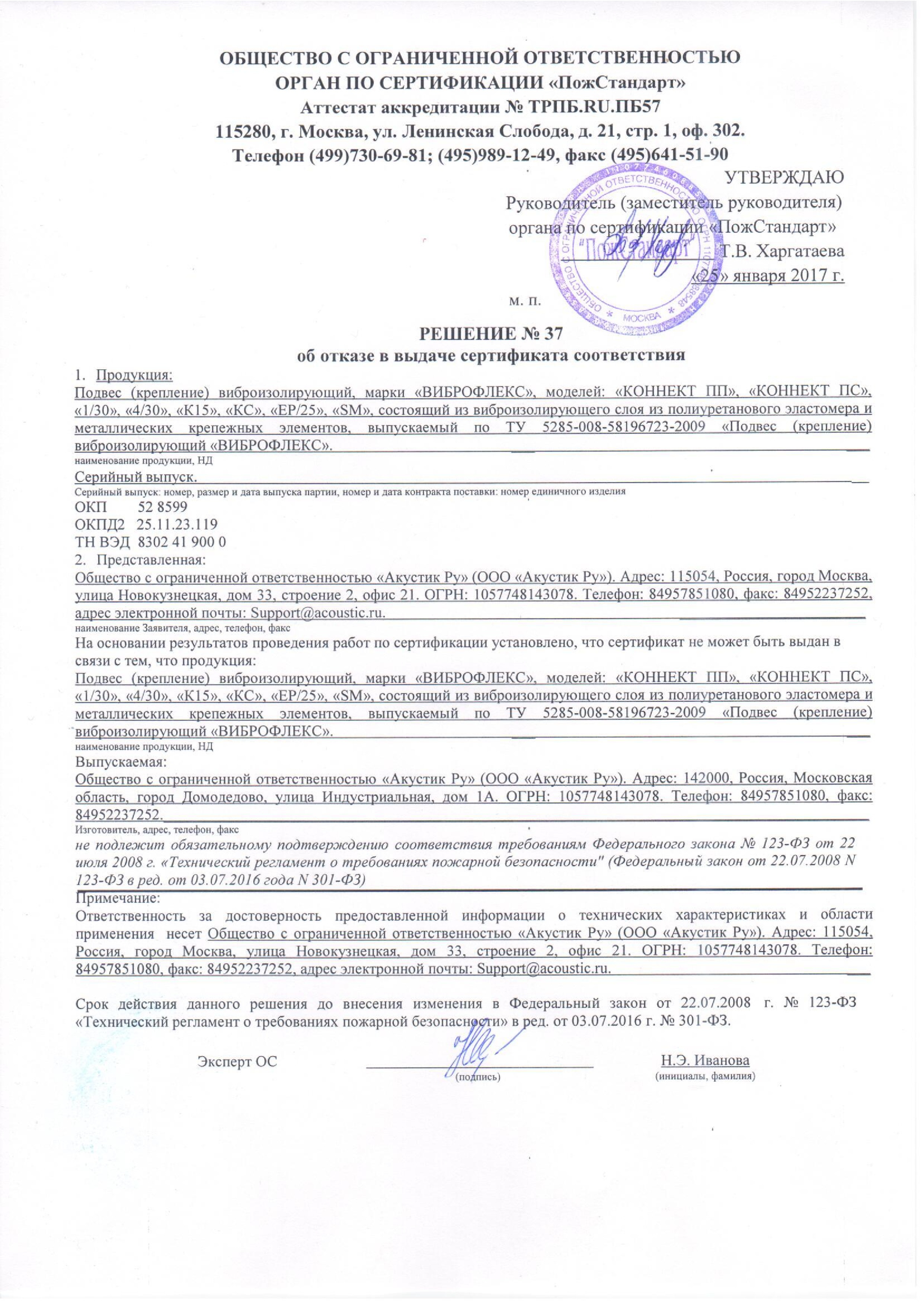

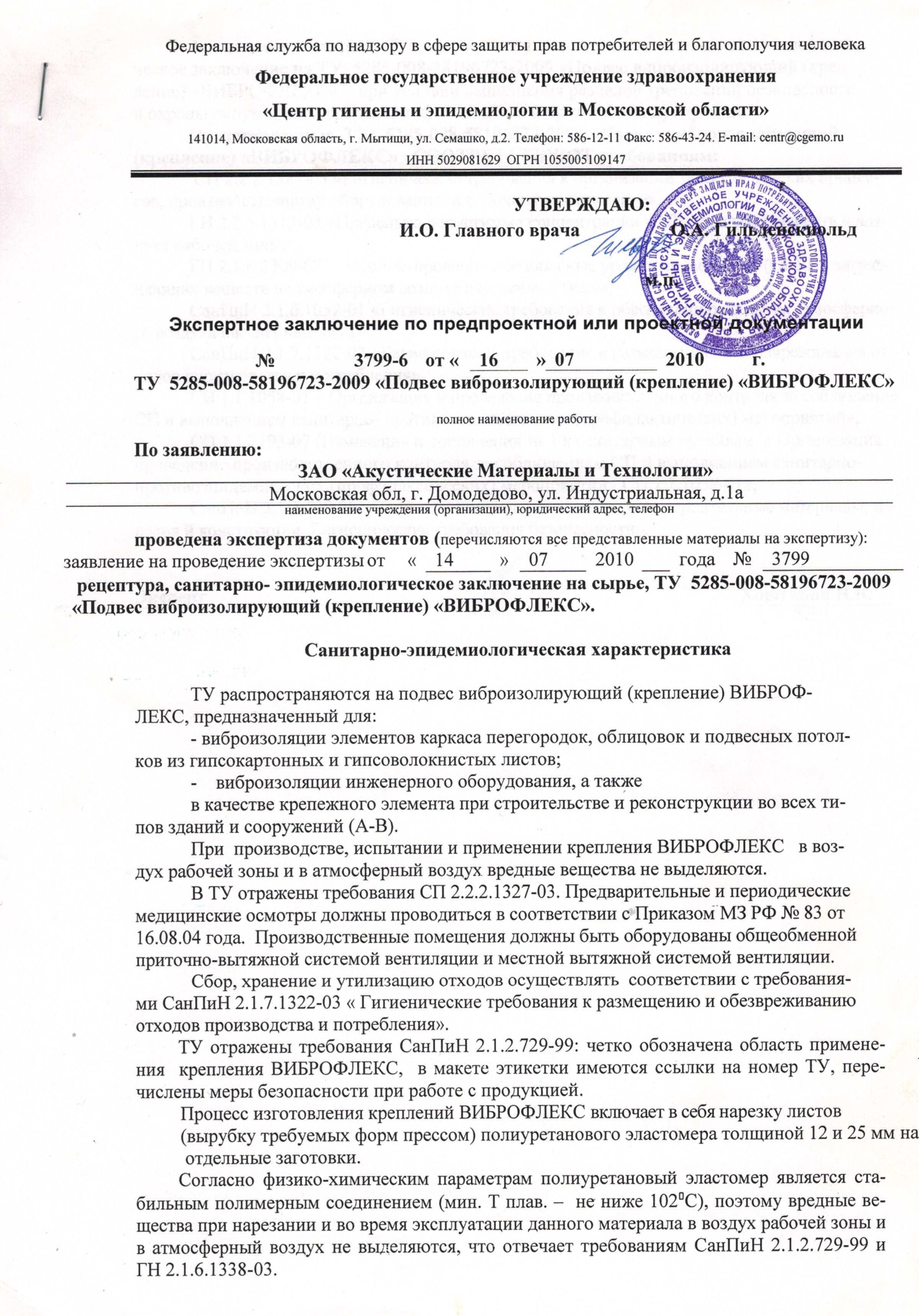

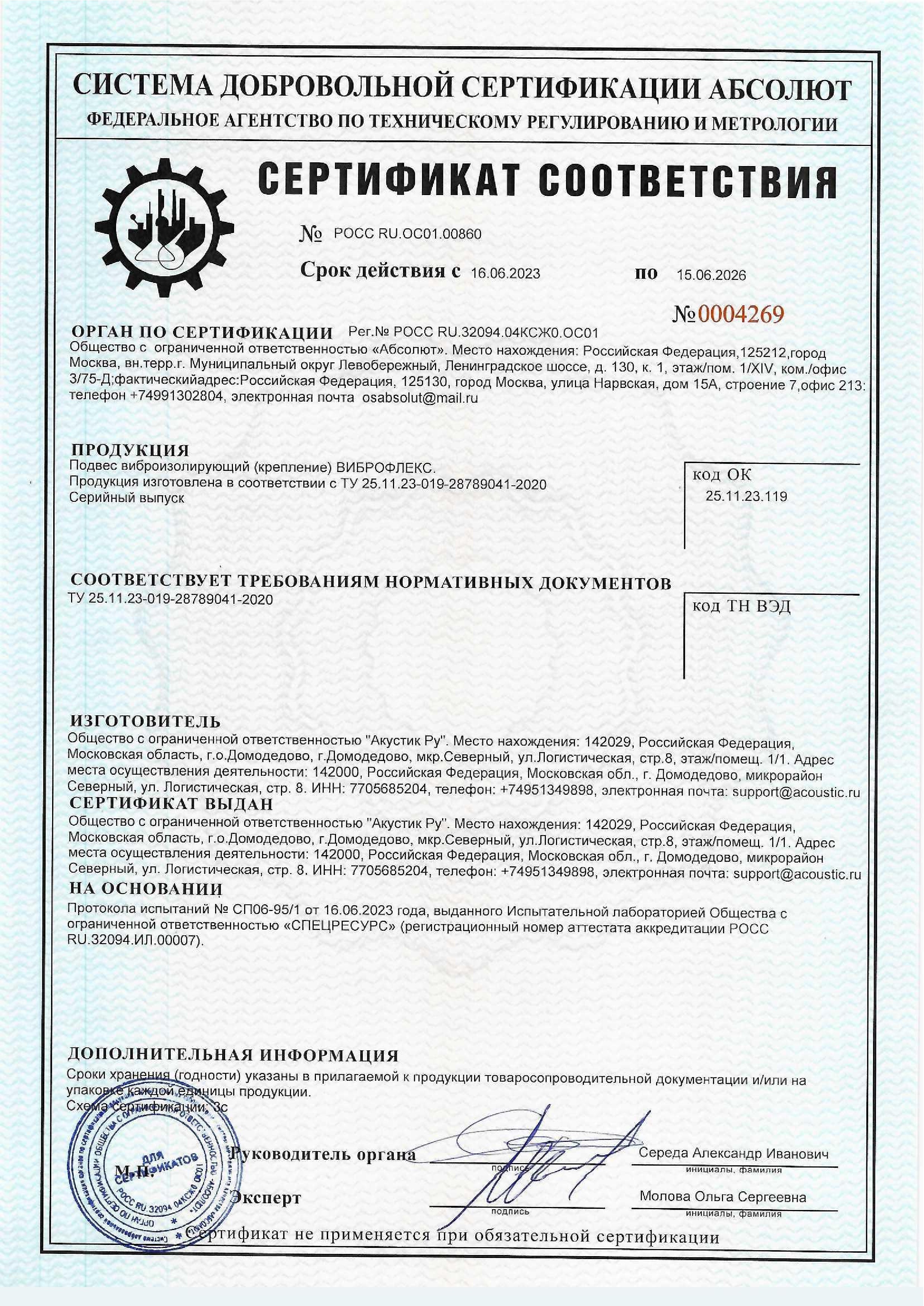

Сертификаты и протоколы
Техническая информация
Инструкция по монтажу
Подвесы ВИБРОФЛЕКС тип 2 монтируются непосредственно к плите перекрытия для навесного монтажа различного инженерного оборудования. Размер резьбы присоединения – М6.Не нашли, что искали? Спросите у нас!
