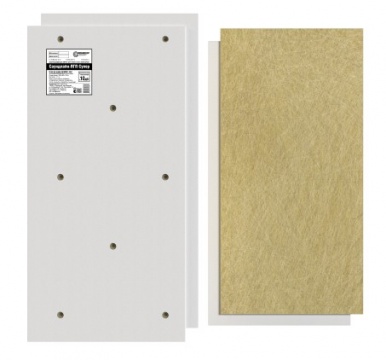

Саундлайн-ПГП Супер, звукоизолирующая панель для тонких стен и перегородок
Панели Саундлайн-ПГП Супер применяются для увеличения звукоизоляции межкомнатных перегородок из пазогребневых гипсовых плит и газобетона толщиной не более 100 мм. Панели без зазора и каркаса монтируются на перегородки с любой из сторон при помощи универсальных саморезов или дюбель-шурупов.
Область применения:
Применяется для устройства звукоизолирующей обшивки легких однослойных перегородок из гипсолита или газобетона, а также межквартирных стен и перегородок.
ВАЖНО! Обшивать тонкую перегородку материалом Саундлайн-ПГП Супер следует только с одной стороны. Обшивка с двух сторон лишена практического смысла - эффект дополнительной звукоизоляции существенно проявляется после обшивки с одной стороны и не увеличивается при добавлении слоя с обратной стороны перегородки!
Принцип работы:
Тонкие перегородки из пазогребневых гипсовых плит или газобетона толщиной 80 -100 мм имеют характерное резонансное снижение (отсутствие роста) звукоизоляции в крайне важном для изоляции шума диапазоне частот 200 - 600 Гц. Панели Саундлайн-ПГП Супер толщиной 23 мм, смонтированные с одной из сторон перегородки, снижают резонансное прохождение звука в данном частотном диапазоне. За счёт этого общая звукоизоляция системы "перегородка+Саундлайн-ПГП Супер" возрастает на величину от 6 до 10 дБ.
ВАЖНОЕ ПРИМЕЧАНИЕ:
Ввиду "антирезонансного" принципа работы, при монтаже данных панелей не используются упругие прокладки, герметики, а узлы крепления заделываются обыкновенной шпаклевкой! Это существенно облегчает и удешевляет монтаж без потери акустической эффективности.
Данная конструкция и заложенный в ней принцип запатентован в РФ и странах СНГ.

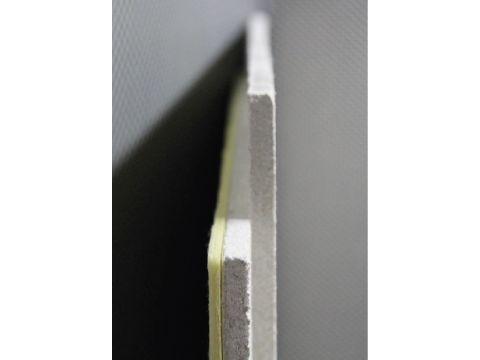

Состав:
- Гипсоволокнистый пазогребневый элемент (толщина 20 мм)
- Многослойный стеклохолст Вибростек-V (толщина 3 мм)
- Компенсирующие шайбы (диаметр 24 мм)
Отличительные особенности:
- малая толщина панели - всего 23 мм
- дополнительная звукоизоляция перегородки - до 10 дБ
- очень простой монтаж - не требуется применение упругих прокладок и герметиков!
Физико-технические характеристики:
Размер панели без площади гребней - 1200х600х23 ммПоверхностная плотность - 24,3 кг/кв.м
Масса одной панели - 17, 5кг

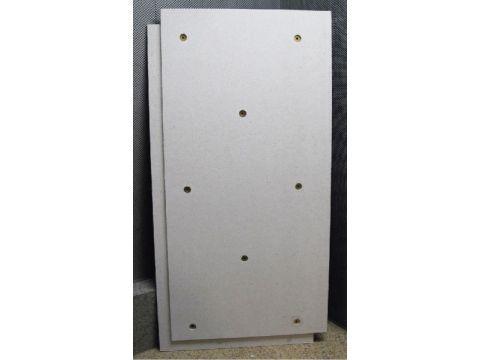

Количество крепёжных отверстий - 8 шт
Диаметр монтажных дюбель-шурупов - 8 мм
Изоляция воздушного шума

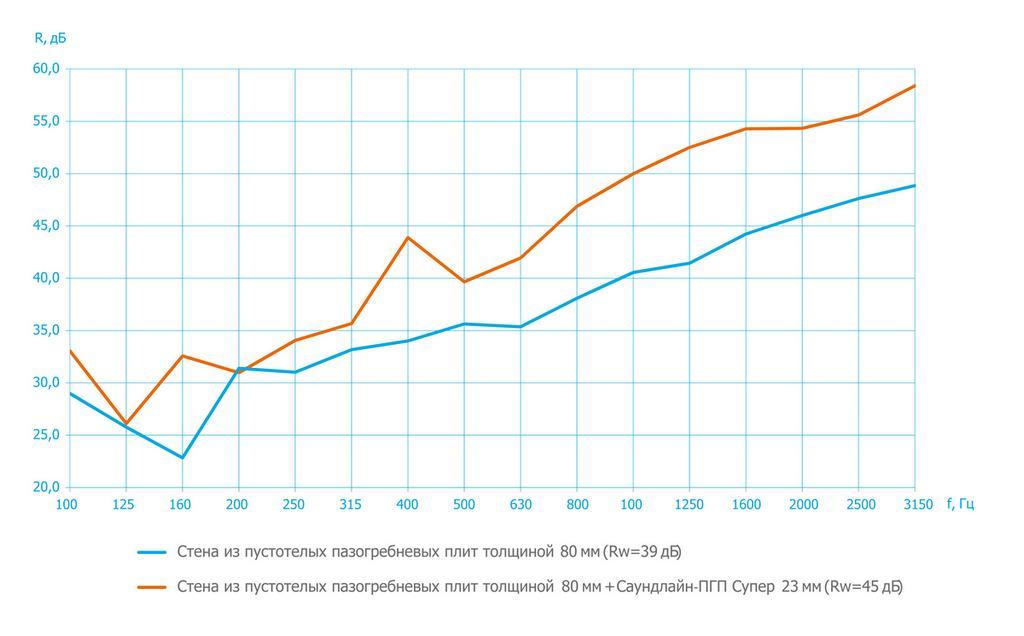

Акустические испытания выполнены лабораторией акустики ННГАСУ, г. Нижний Новгород:
Частота, Гц | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 |
---|---|---|---|---|---|---|---|---|
Значение звукоизоляции стены из пустотелых пазогребневых плит толщиной 80 мм, дБ | 29,0 | 25,8 | 22,8 | 31.4 | 31,0 | 33,2 | 34,0 | 35,6 |
Суммарная звукоизоляция стены из пустотелых пазогребневых плит толщиной 80 мм + Саундлайн-ПГП Супер 23 мм, дБ | 33,1 | 26,1 | 32,6 | 31,0 | 34,1 | 35,7 | 43,9 | 39,7 |
Частота, Гц | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
Значение звукоизоляции стены из пустотелых пазогребневых плит толщиной 80 мм, дБ | 35,4 | 38,1 | 40,6 | 41,4 | 44,2 | 46,0 | 47,6 | 48,9 |
Суммарная звукоизоляция стены из пустотелых пазогребневых плит толщиной 80 мм + Саундлайн-ПГП Супер 23 мм, дБ | 41,9 | 46,9 | 50,0 | 52,5 | 54,3 | 54,3 | 55,6 | 58,4 |
- Панели Саундлайн-ПГП Супер монтируются с любой стороны тонкой перегородки толщиной 80-100 мм.
- В каждой панели имеется 8 узлов для ее закрепления к поверхности. Монтаж панелей удобнее вести снизу вверх, слева направо.
У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда - только по длинной стороне. - Для крепления панелей Саундлайн-ПГП Супер используются дюбель-гвозди диаметром 8мм и длиной не менее 60 мм. На стены и перегородки из гипсовых блоков панели Саундлайн-ПГП Супер допускается крепить универсальными саморезами диаметром 5-6 мм и длиной не менее 60 мм без предварительного засверливания.
- Панели стыкуются между собой посредством пазогребневого соединения. Пазогребневые стыки дополнительно стягиваются между собой саморезами по ГВЛ 3х20 мм, шаг саморезов 150-200 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются панели при помощи электролобзика, слой стеклохолста обрезается острым ножом.
- Отрезанные части панели длиной менее 250 мм не используются. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы вкладываются полосы из гипсоволокнистого или гипсокартонного листов толщиной 10 мм и фиксируются к панелям саморезами по ГВЛ 3х20 мм.
- Если панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести креплений (центральные узлы не используются). Если панель подлежит обрезке – используются все доступные узлы крепления.
Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".
Сертификаты и патенты (Россия)

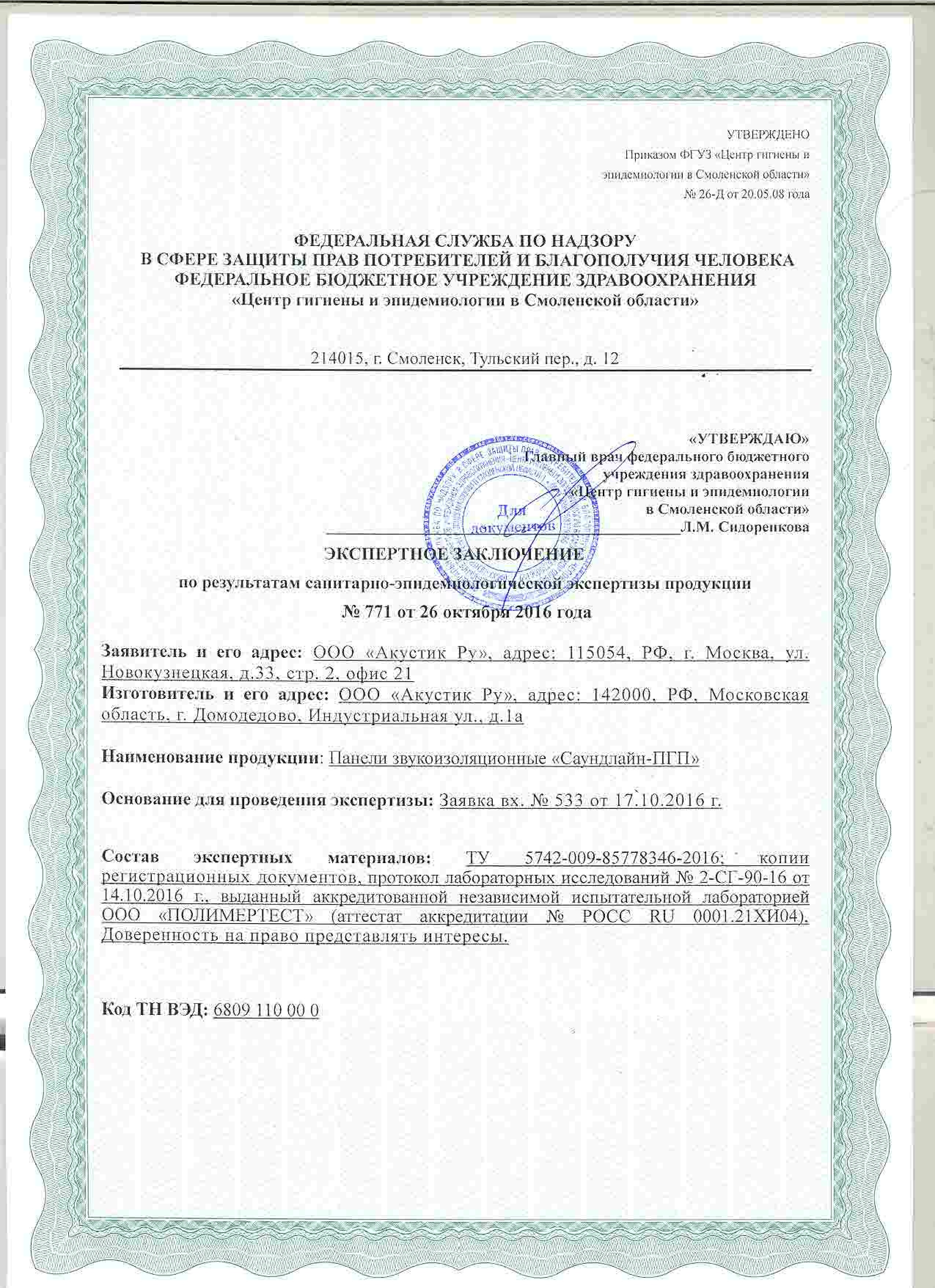

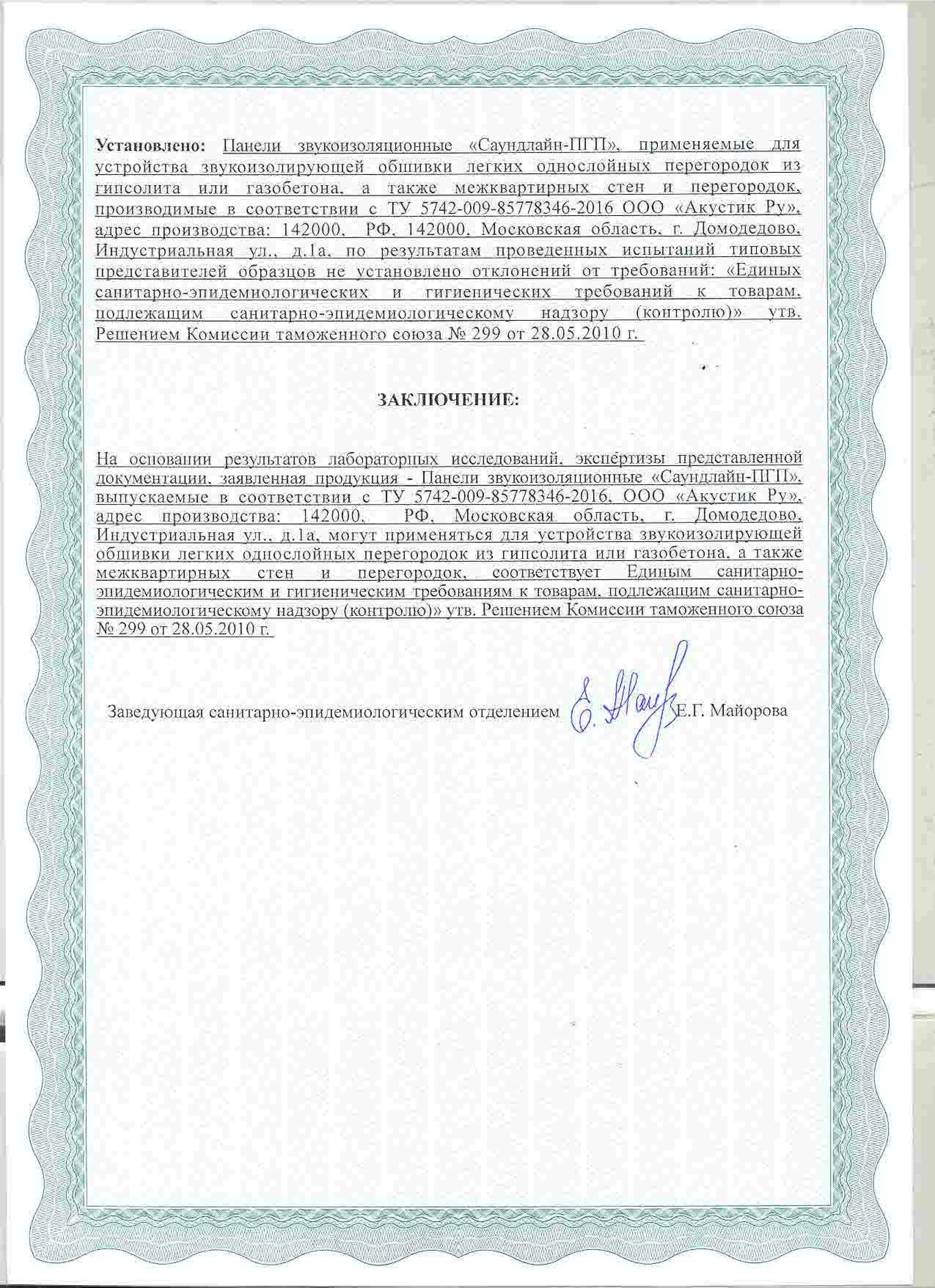

Гигиенический сертификат

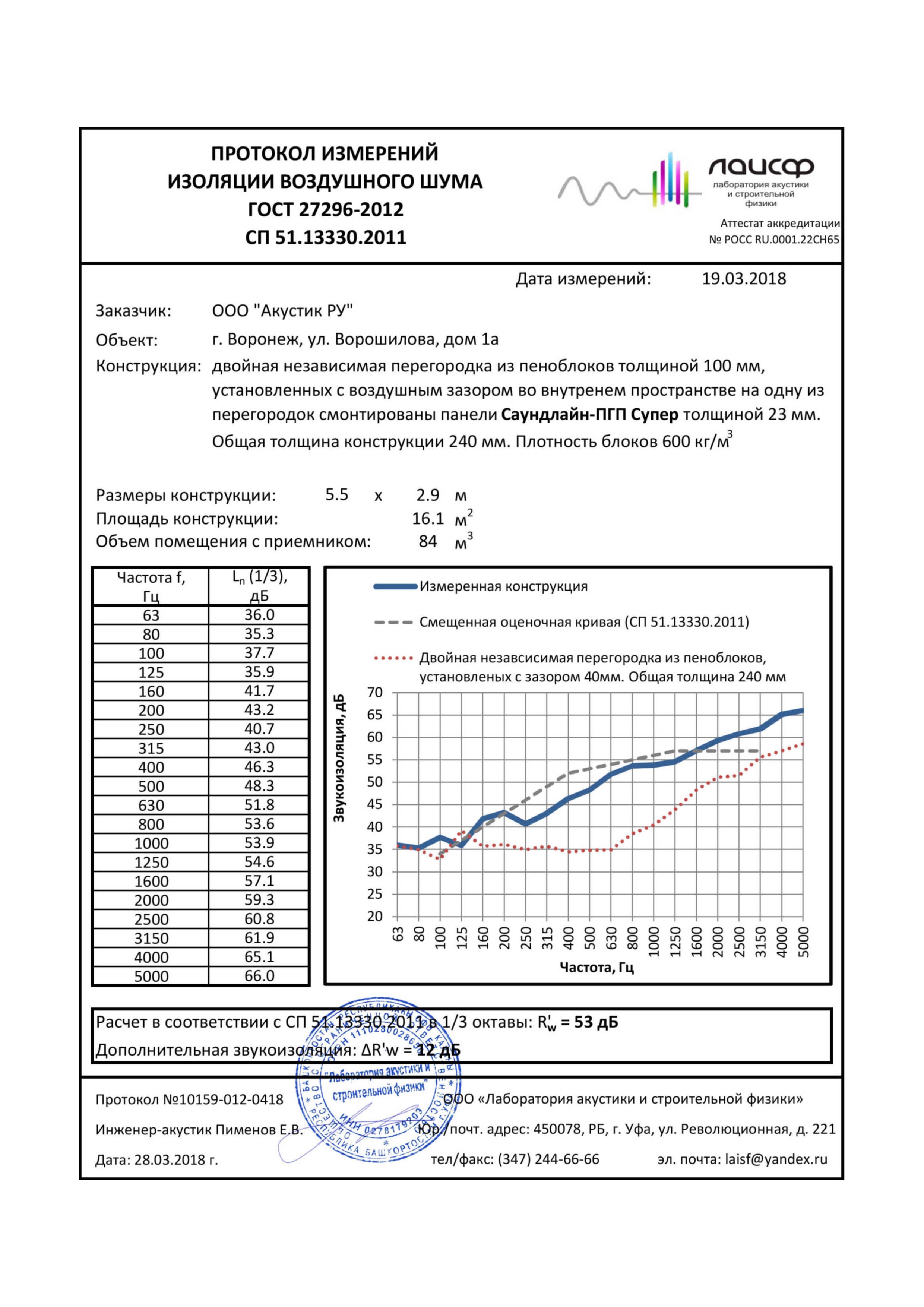

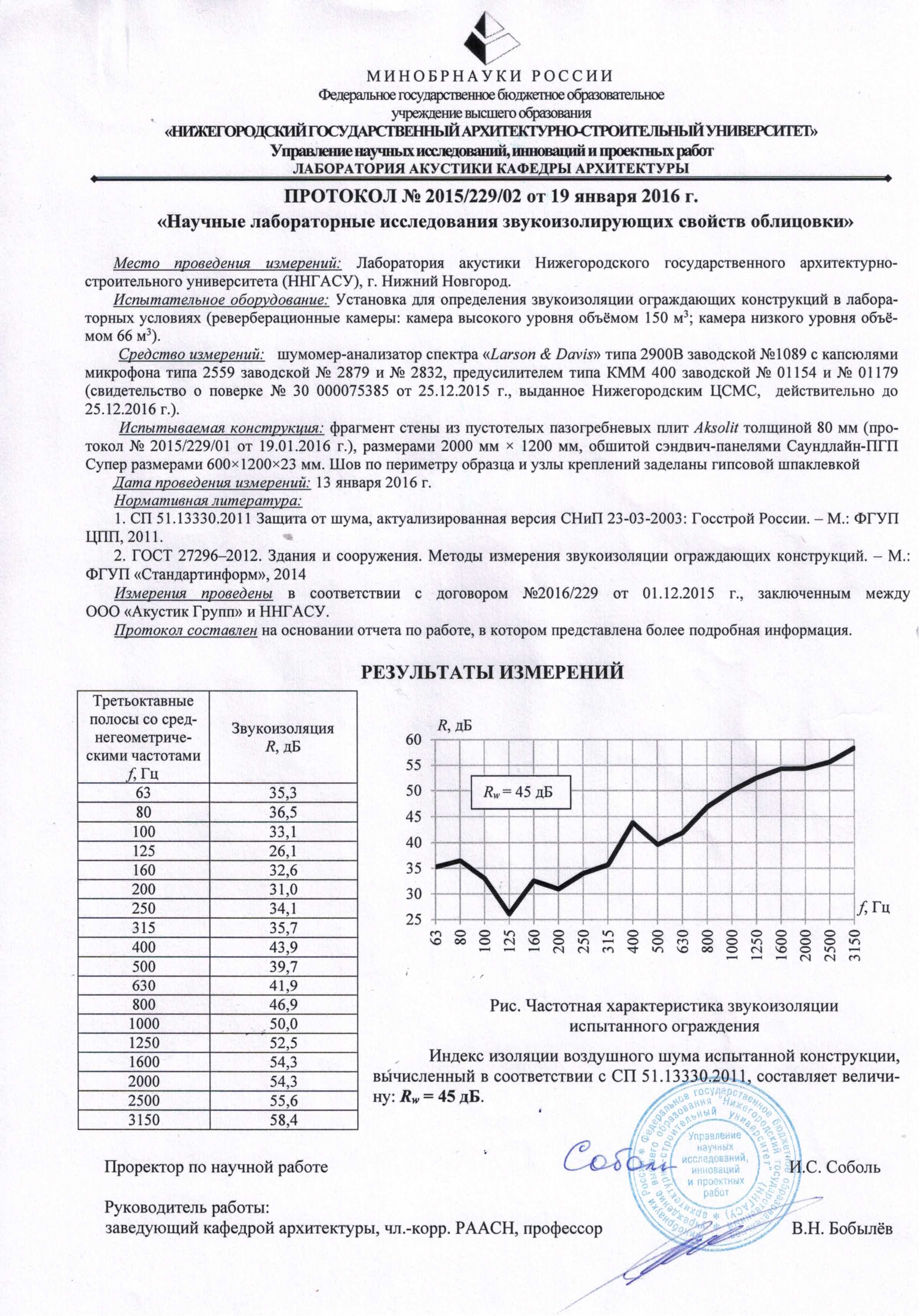

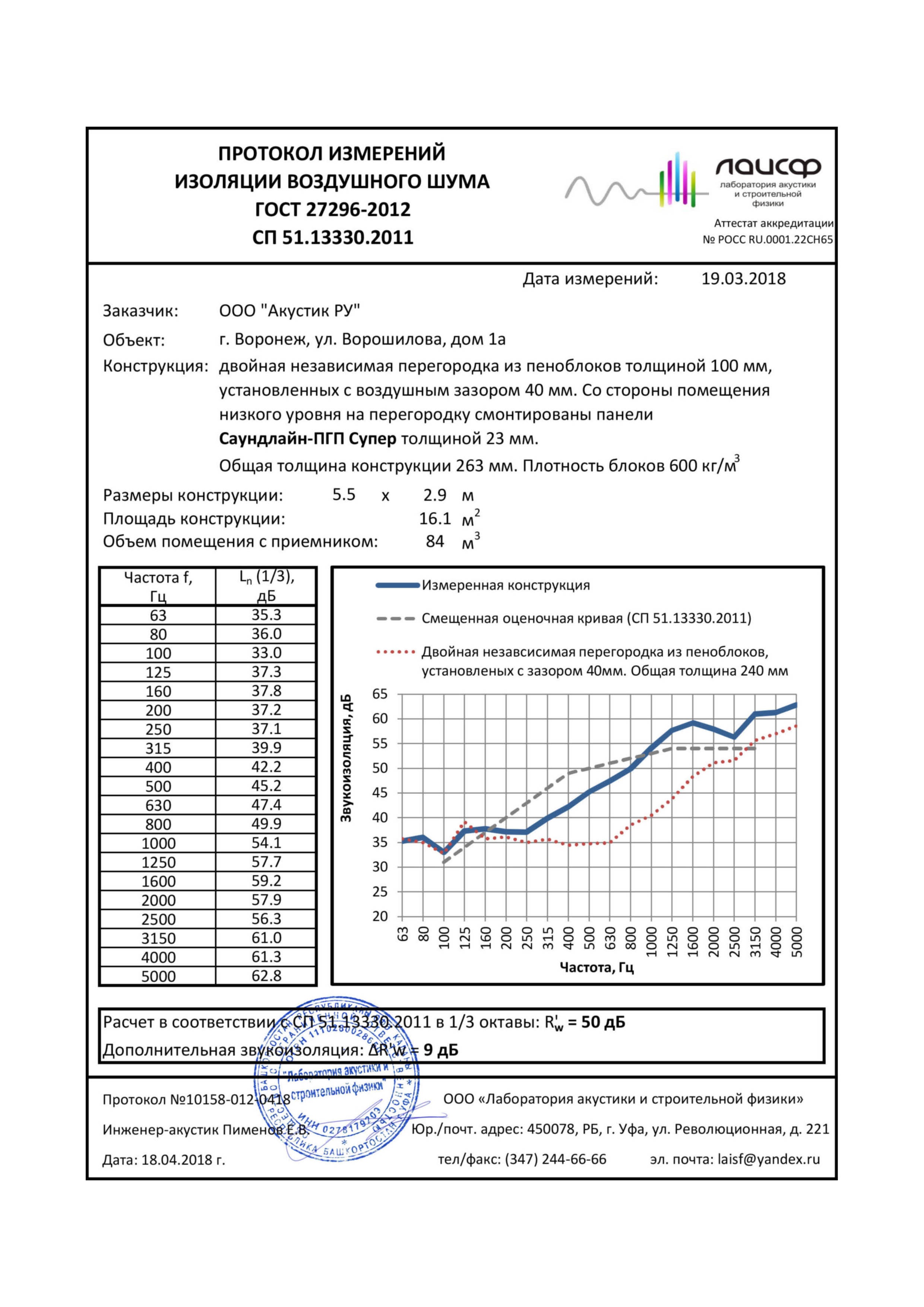

Протокол лабораторных акустических измерений

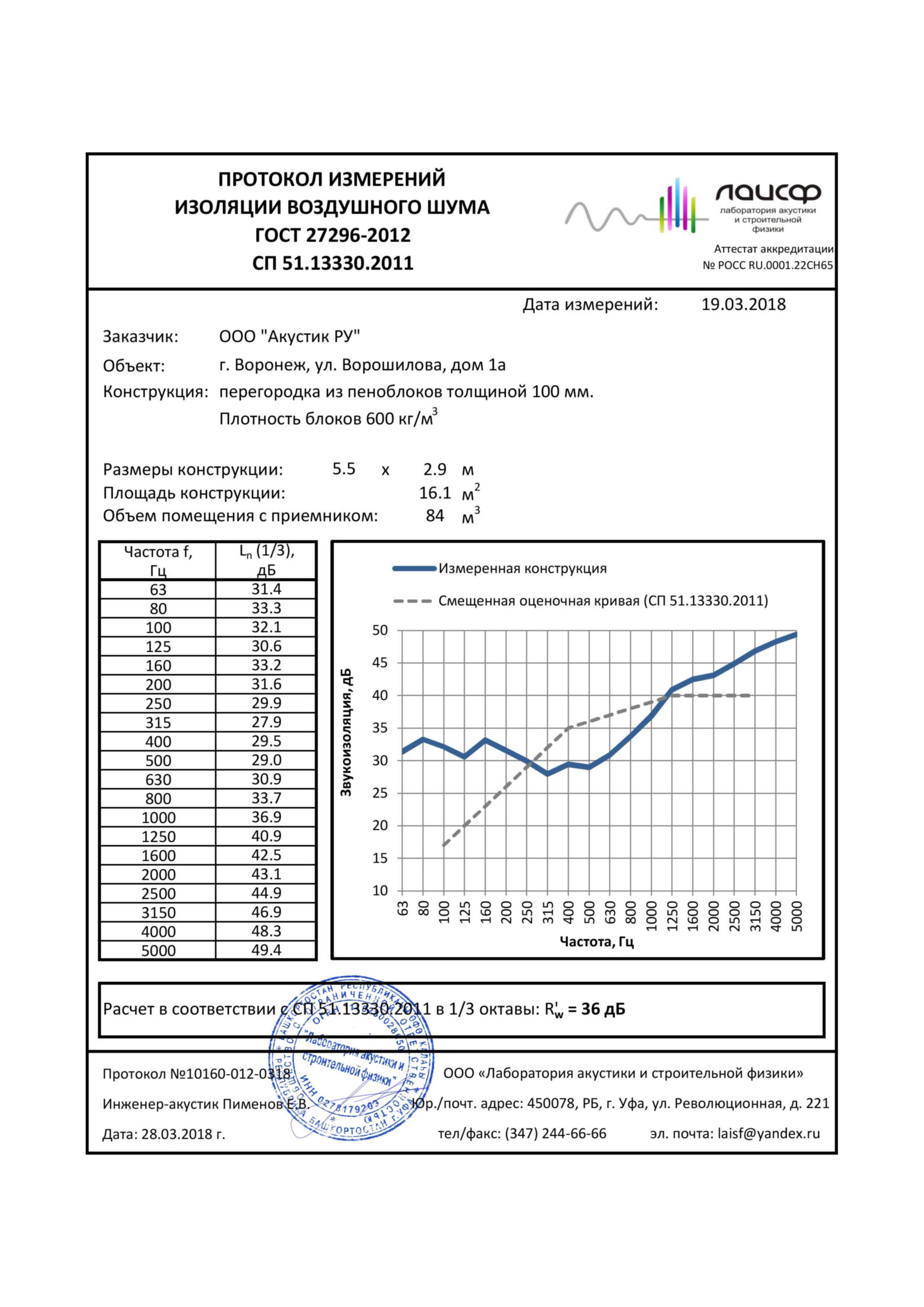

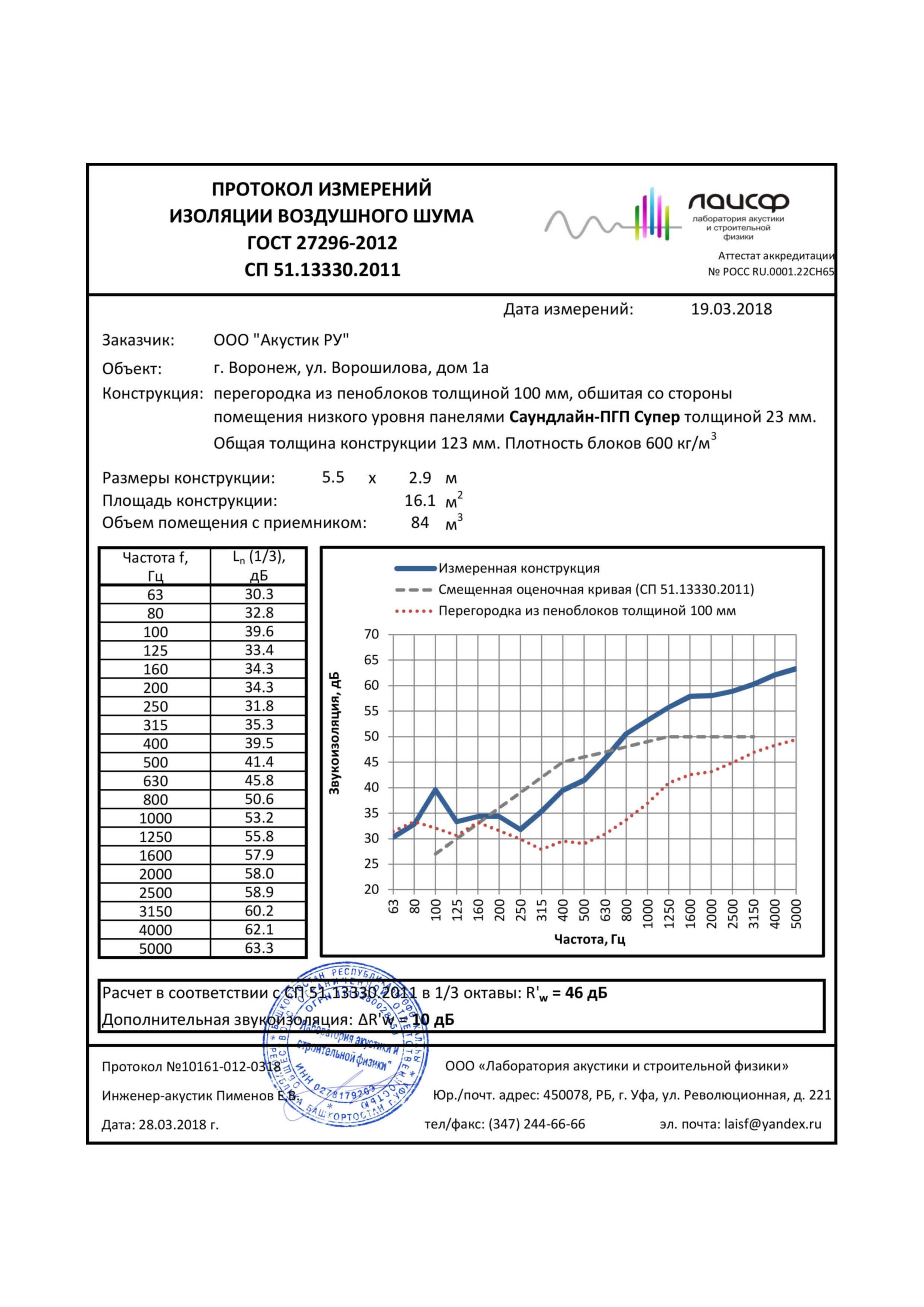

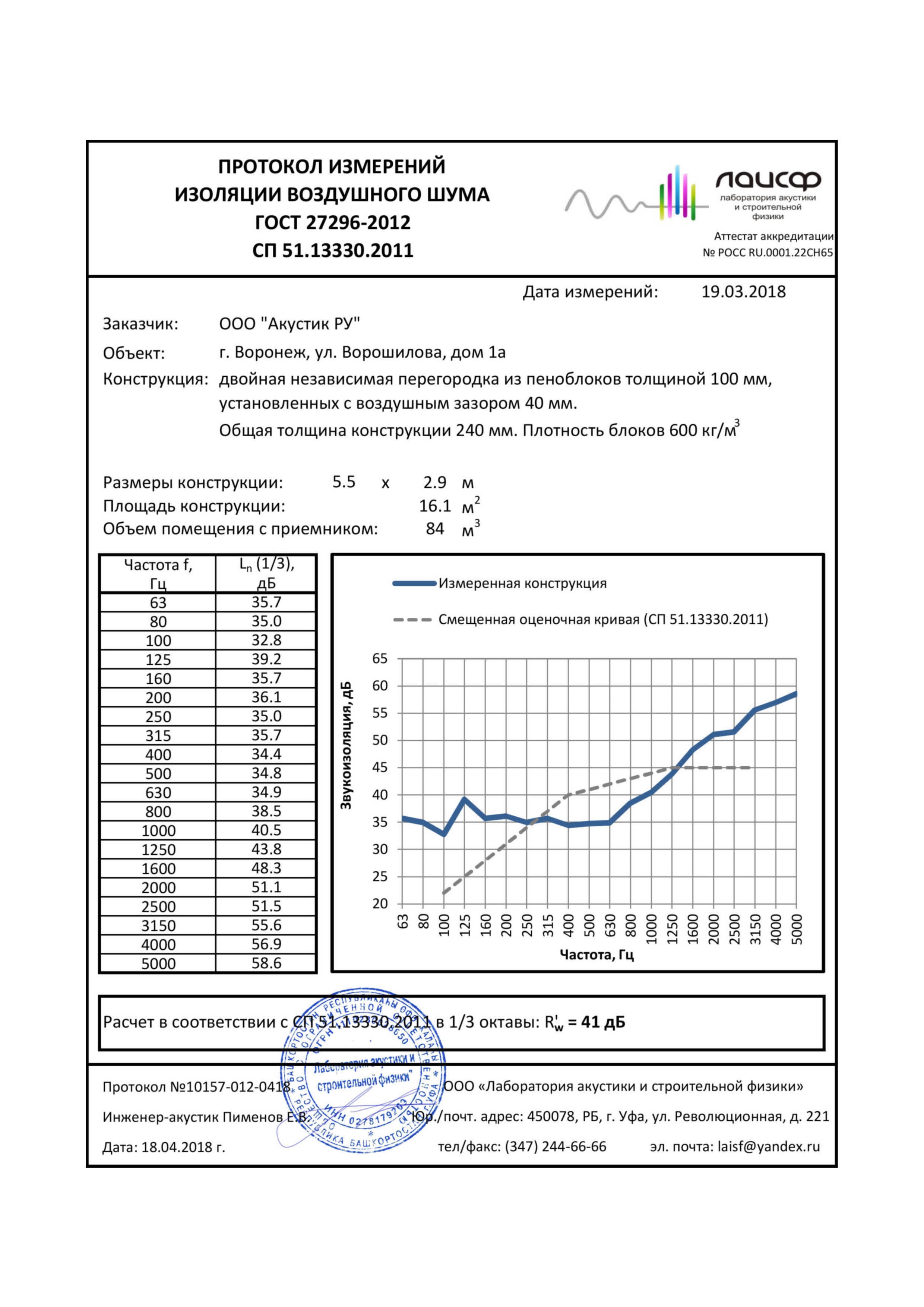

Протокол натурных акустических испытаний

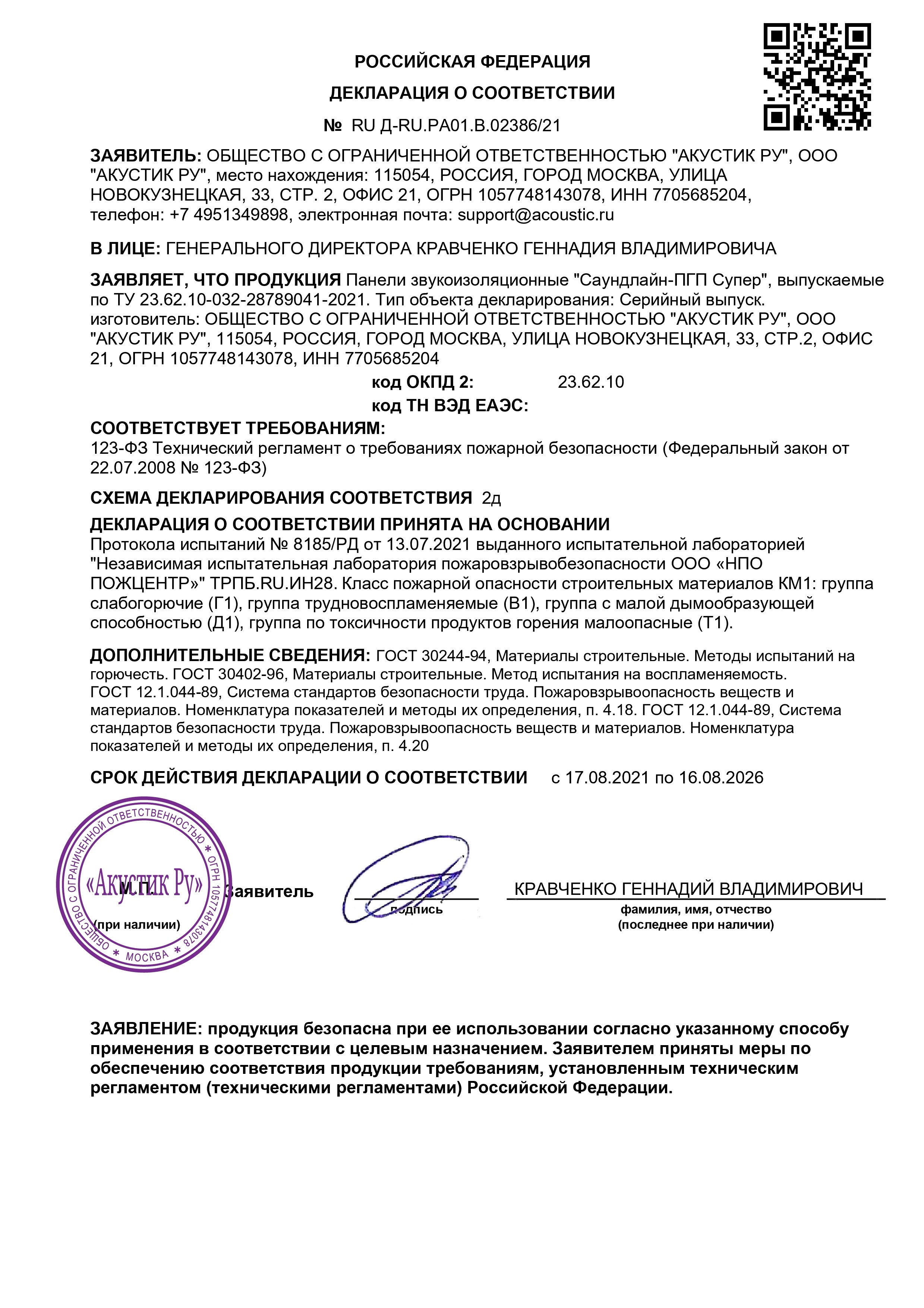

Декларация пожарной безопасности
Для печати документов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

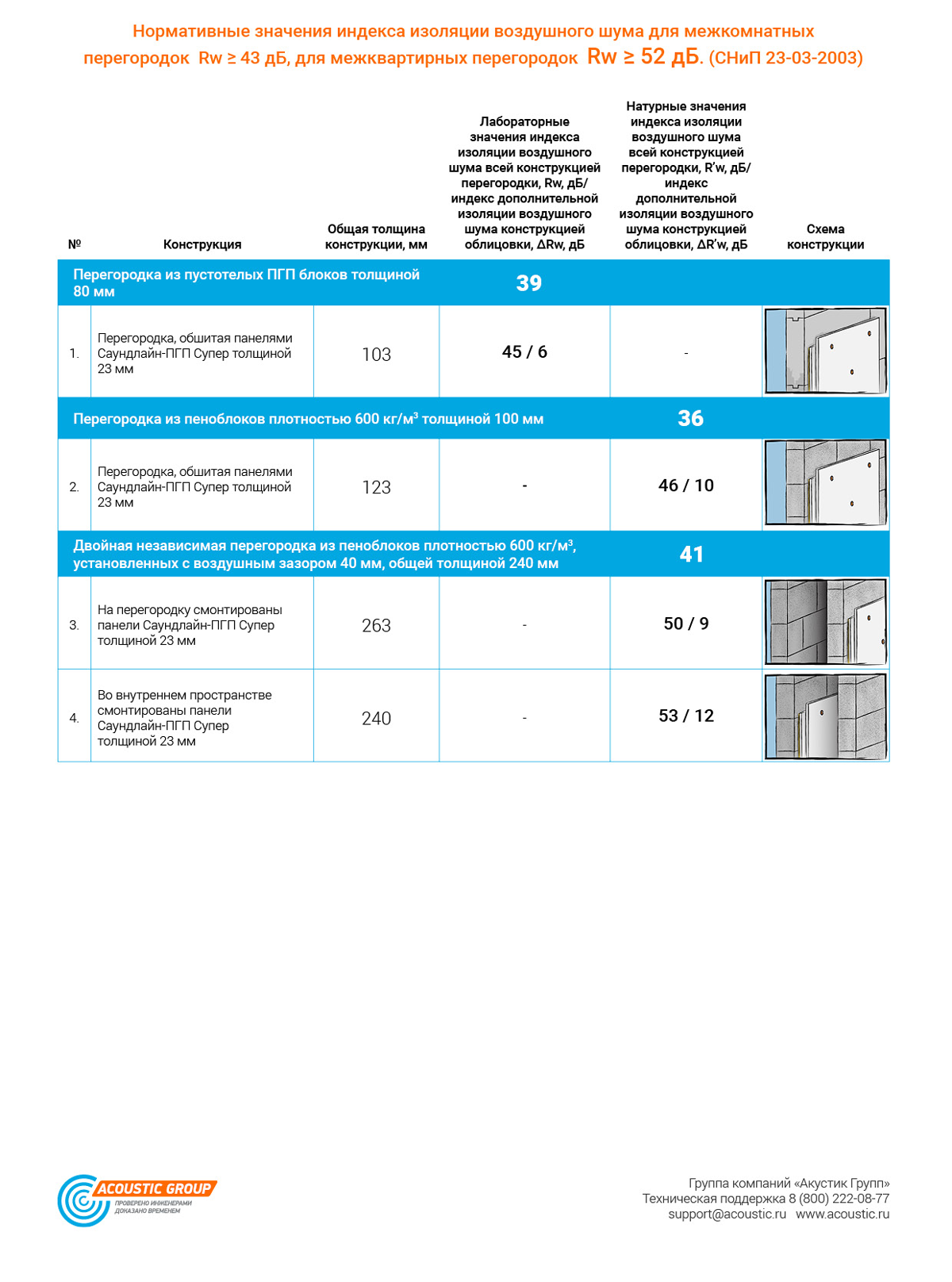

Результаты натурных измерений (Россия)

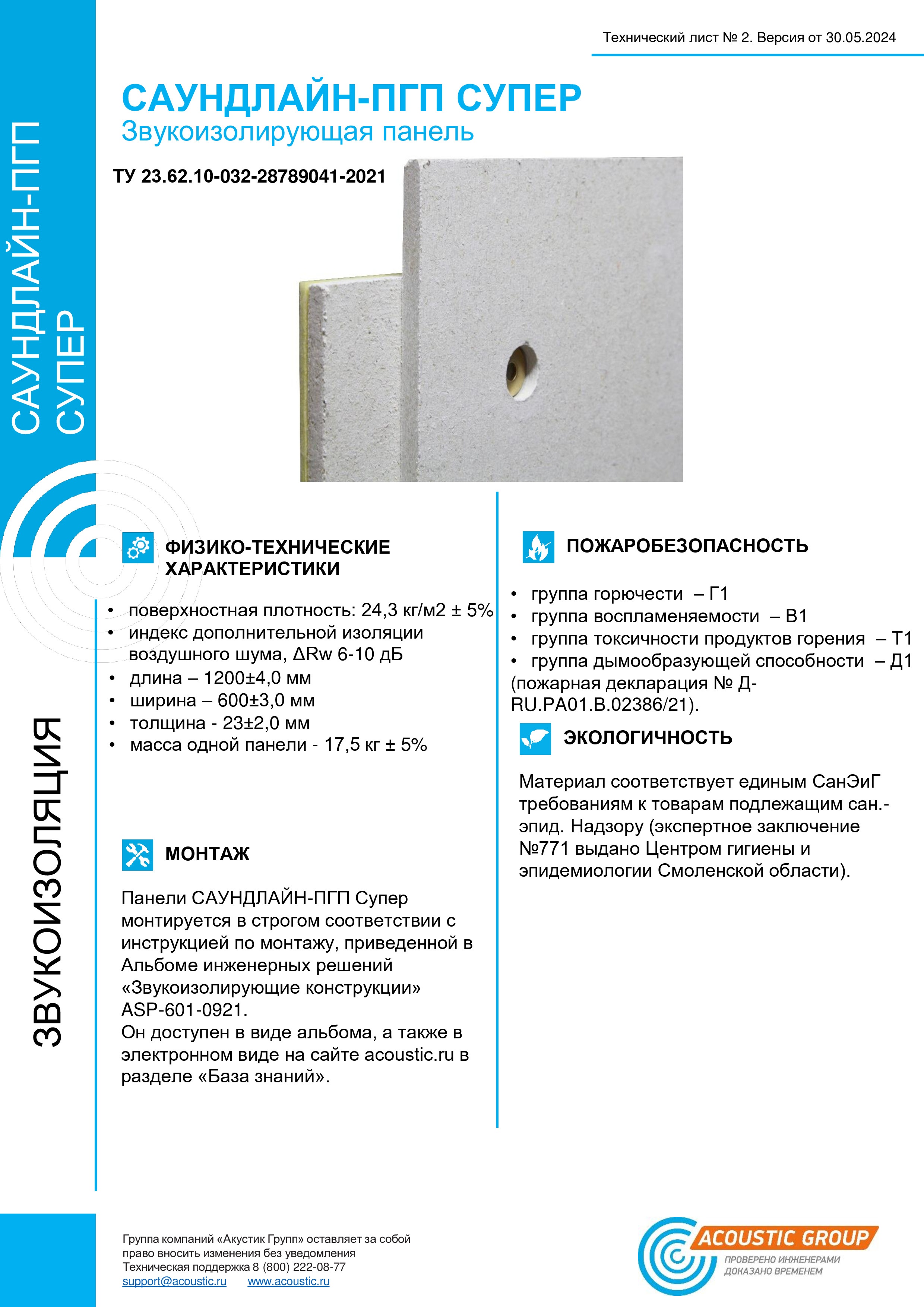

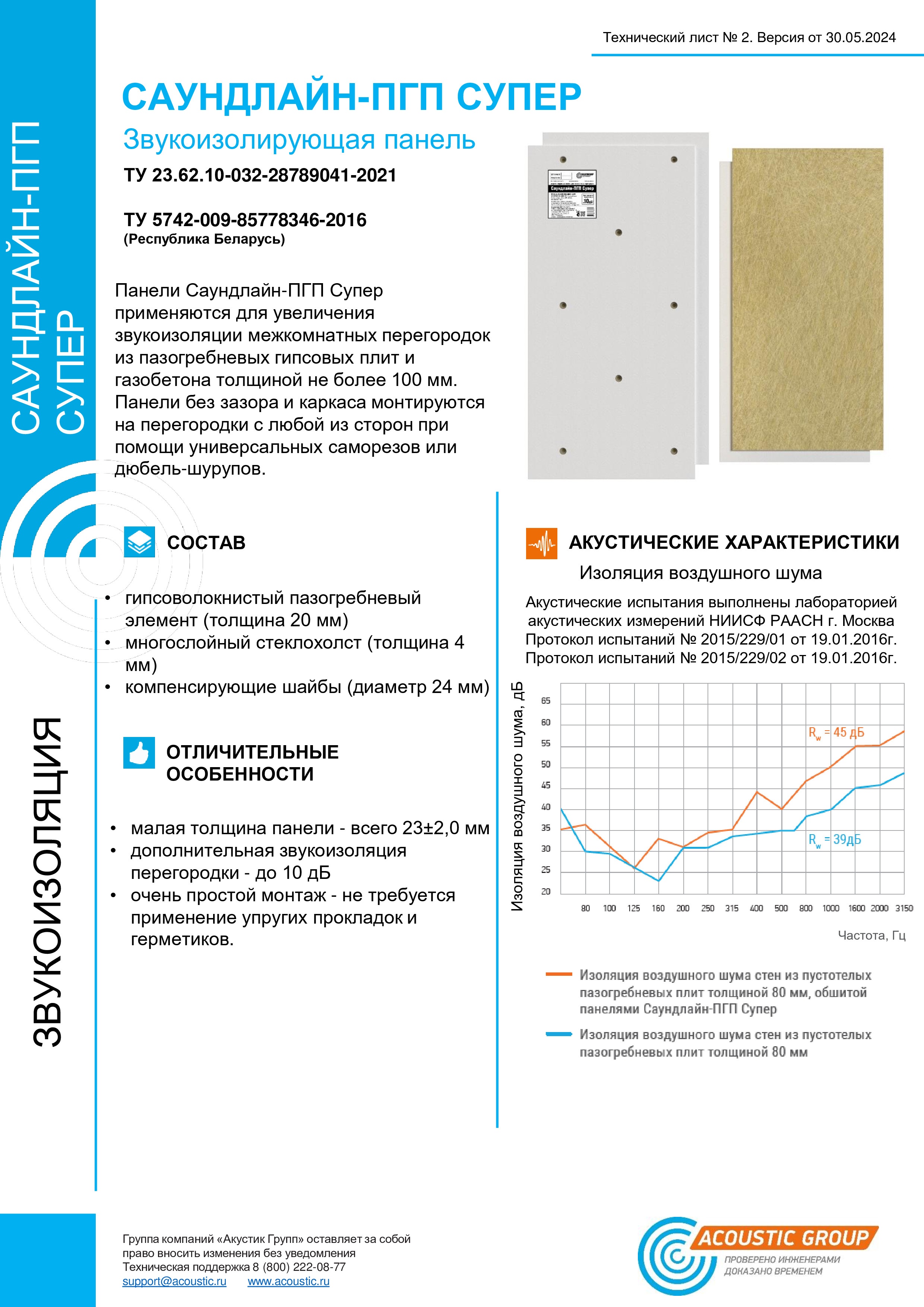

Технический лист Саундлайн-ПГП СУПЕР
