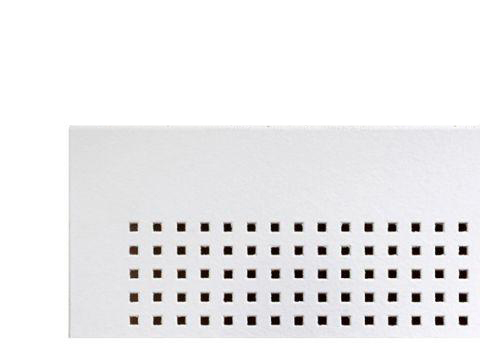

САУНДЛАЙН-АКУСТИКА Квадро Блочная 4ПК

Плиты перфорированные гипсокартонные звукопоглощающие (ППГЗ), перфорация «Квадро Блочная». Смонтированные на каркасе, являются эффективными звукопоглощающими конструкциями резонансного типа. Существенное значение для величины низкочастотного звукопоглощения имеет величина относа плит от жесткой поверхности. Увеличение звукопоглощающих свойств в более широком частотном диапазоне обеспечивается дополнительным размещением плит типа Шуманет во внутреннем пространстве между жесткой поверхностью и облицовкой.

САУНДЛАЙН-АКУСТИКА 12/25 Квадро Блочная 4ПК
2400х1200х12 мм *
175.96** BYN/шт.
* Фактические размеры плит меньше на 3,5мм.
** Цены в регионах могут отличаться от указанных. Пожалуйста, уточняйте их в ближайшем к Вам офисе.
Описание

Область применения

  • офисные и административные здания
  • гостиницы, холлы, переговорные, рестораны
  • школы и детские сады, аудитории, кабинеты
  • медицинские учреждения и больницы и прочие помещения с особыми требованиями к акустике.

Состав

ГКЛ, трудногорючий звукопроницаемый стеклохолст черного цвета, клей на водной основе.
Коэффициент перфорации - 16,3%

Перфорация «Квадро» выпускается как в сплошном, так и в блочном варианте исполнения.

Отличительные особенности:

  • Бесшовный дизайн
  • Повышенное звукопоглощение при монтаже с относом и заполнением акустической минватой
  • Экологичный материал, стабилизирует влажность в помещении
  • Удобный монтаж, простой ремонт
  • Покраска в любой цвет после монтажа

Смотреть все брошюры по акустическим отделочным материалам

Характеристики

Сплошная перфорация

Дизайн плитТип перфорацииКоэффициент перфорацииРабочие* размеры плитШаг несущего профиля, ммТип кромки
ширина, мм длина, мм 4 ПК 2ФК / 2ПК*** 4ФК***
Квадро сплошная квадратная перфорация 12/25 КВ 23,0 1200 2000** 330
* Фактические размеры плиты САУНДЛАЙН-Акустика 4ПК меньше на 3,5мм.
** По согласованию потребителя с изготовителем допускается выпуск плит больших длин, но не более 2800мм, кратно шагу перфорации.
*** Панели с данным типом кромок производятся под заказ.


Блочная перфорация

Дизайн плитТип перфорацииПерфорция на каждый блок, отв.Край плиты
без перфорации, мм
Коэффициент перфорацииРабочие* размеры плитШаг несущего профиля, ммТип кромки 4ПК
поперек плиты вдоль плиты поперек плиты вдоль плиты ширина, мм длина, мм
Квадро блочная квадратная перфорация 12/25 КВ 43 19 69 69 16,3 1200 2400 300
  •
* Фактические размеры плит меньше на 3,5мм

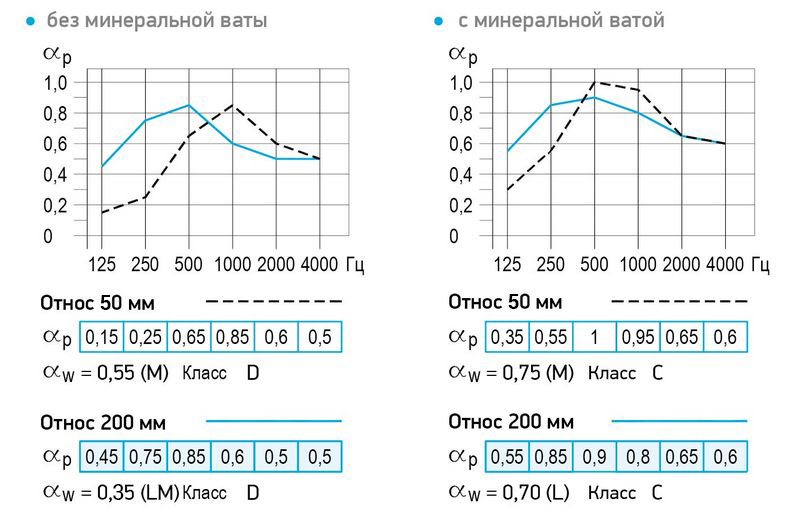

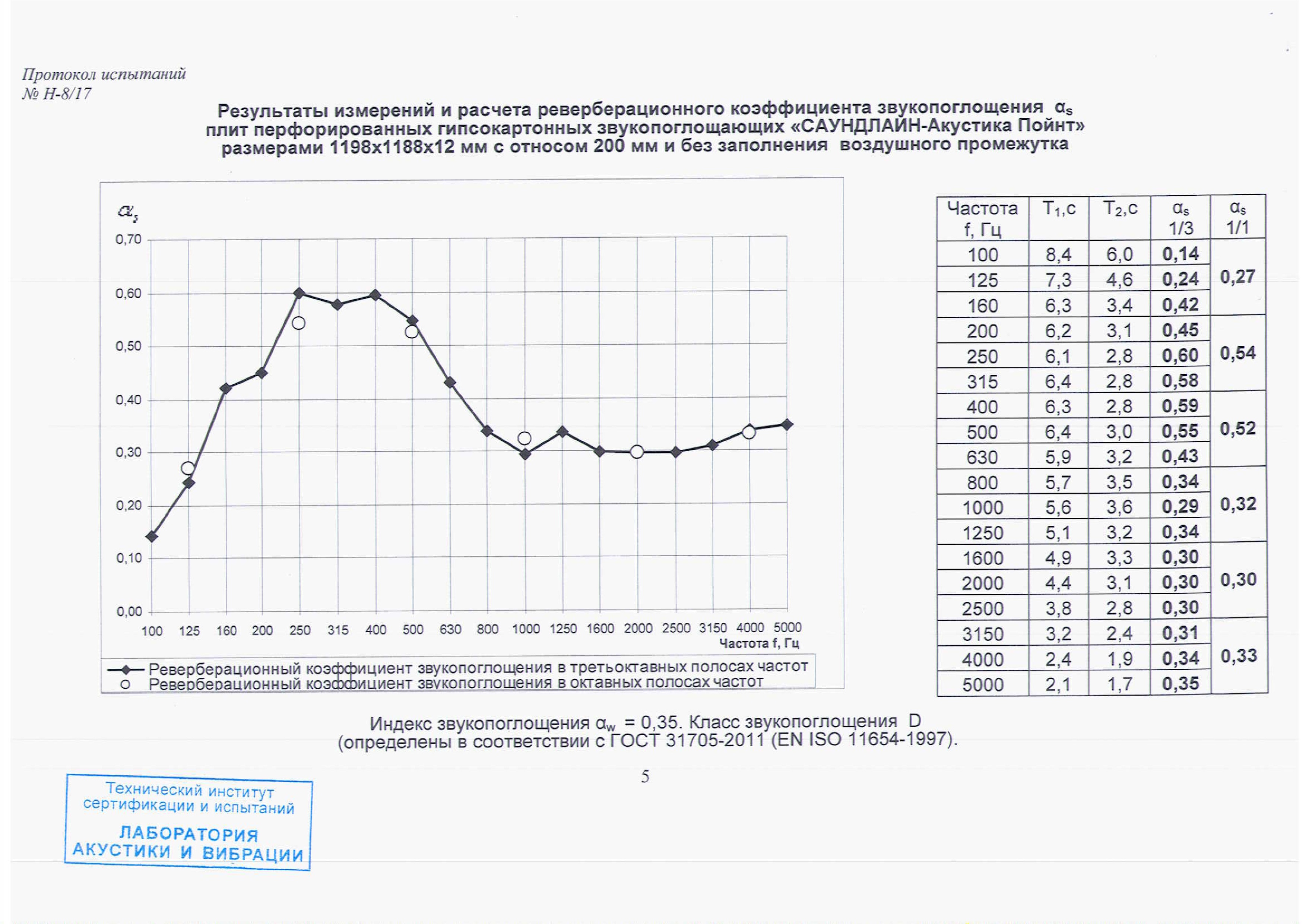

Акустические характеристики


Квадро блочная, островная квадратная перфорация 12/25 КВ

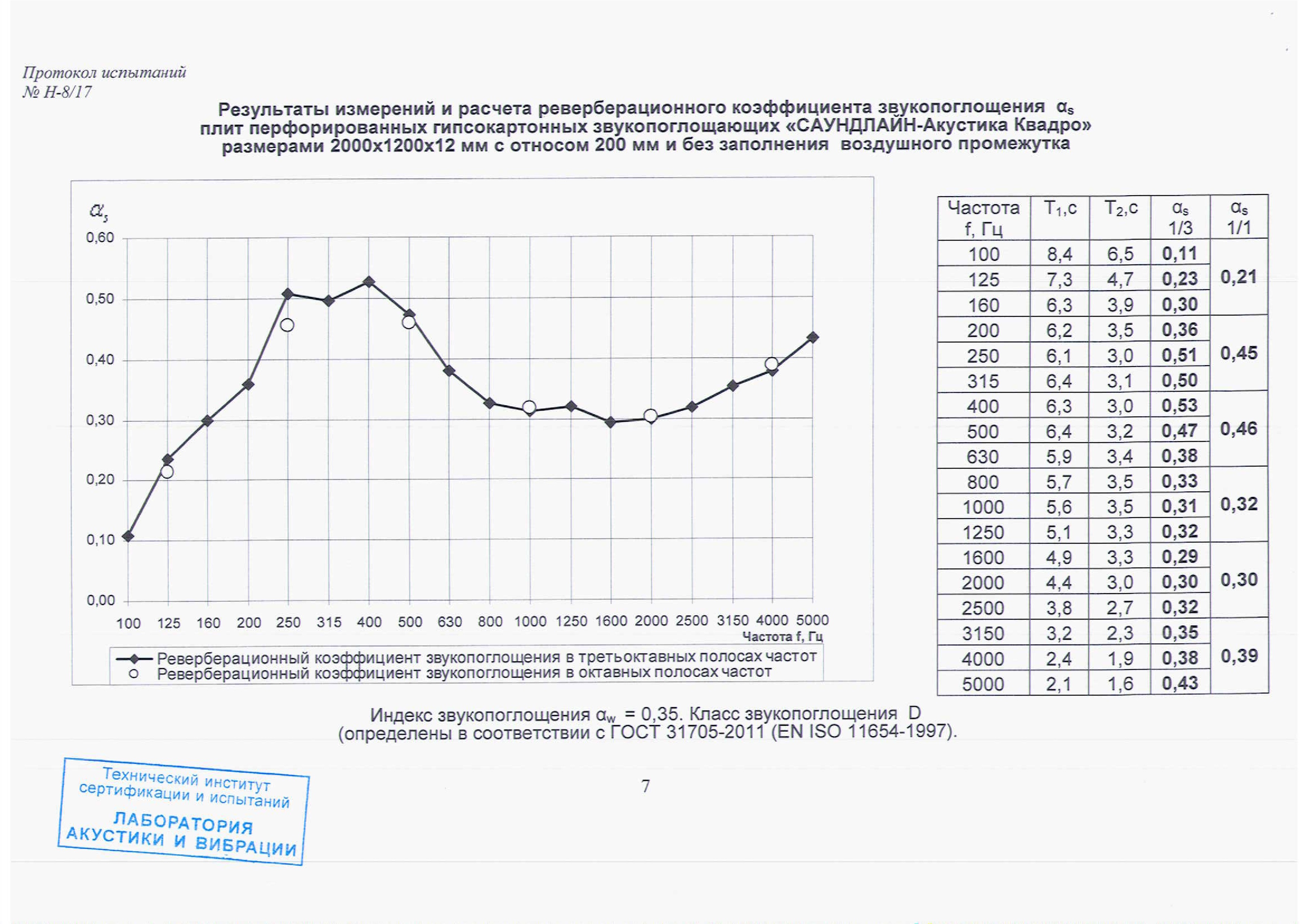

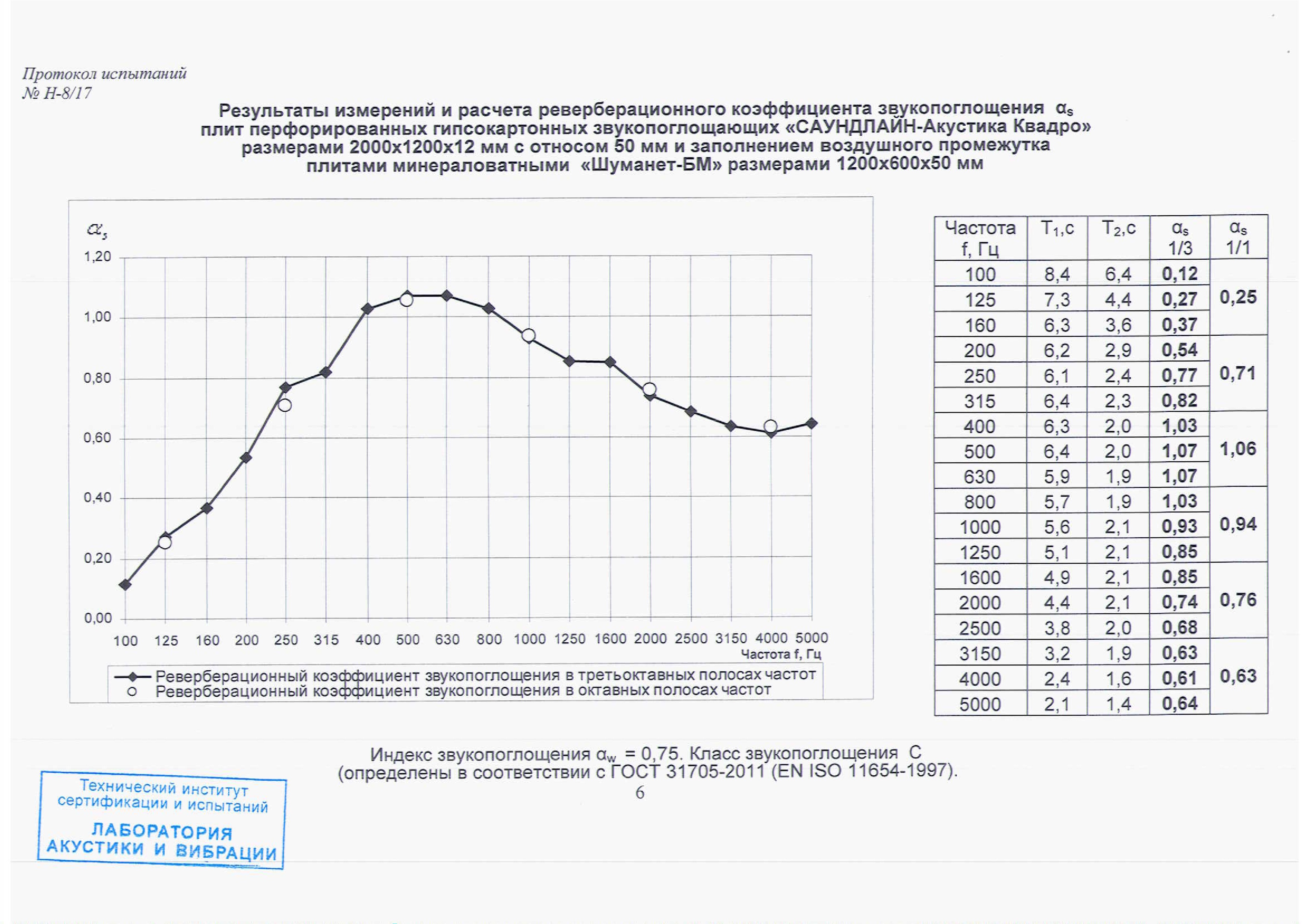

Квадро, сплошная квадратная перфорация 12/25 КВ



Монтаж

Порядок монтажа

1. Стыковка плит
2. Проверка правильности рисунка
3. Крепление плит саморезами к каркасу из профилей
4. Шпатлевание мест установки шурупов и заделка шва
5. Зачистка швов, грунтовка и покраска





Узнайте больше:

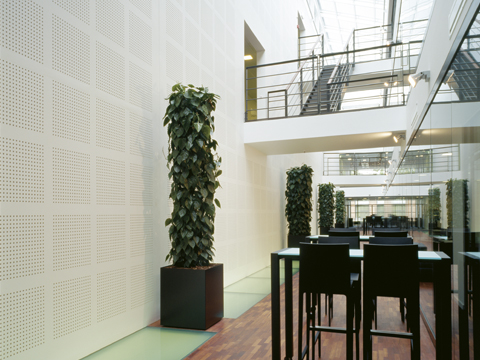

Примеры применения
Видео

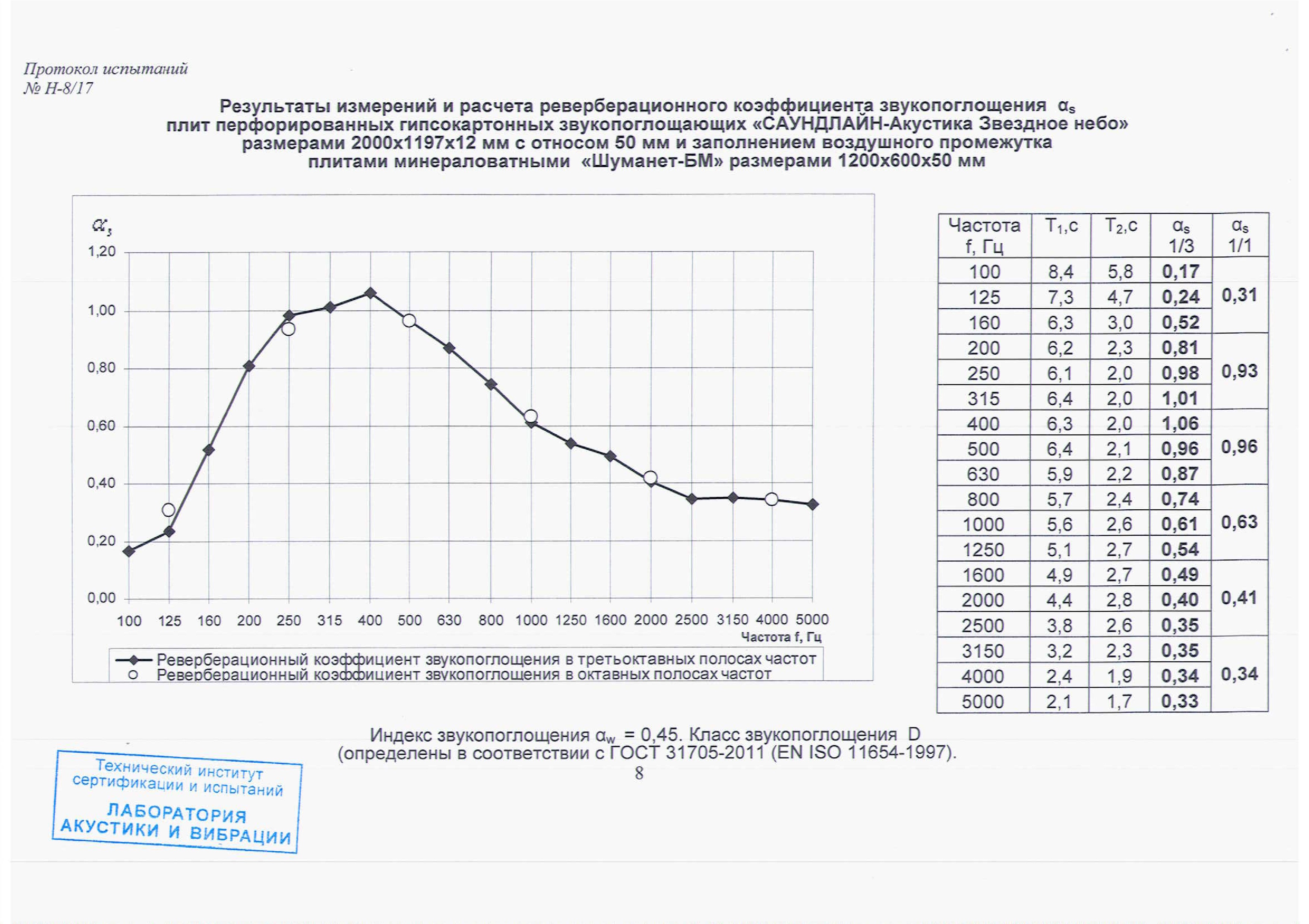

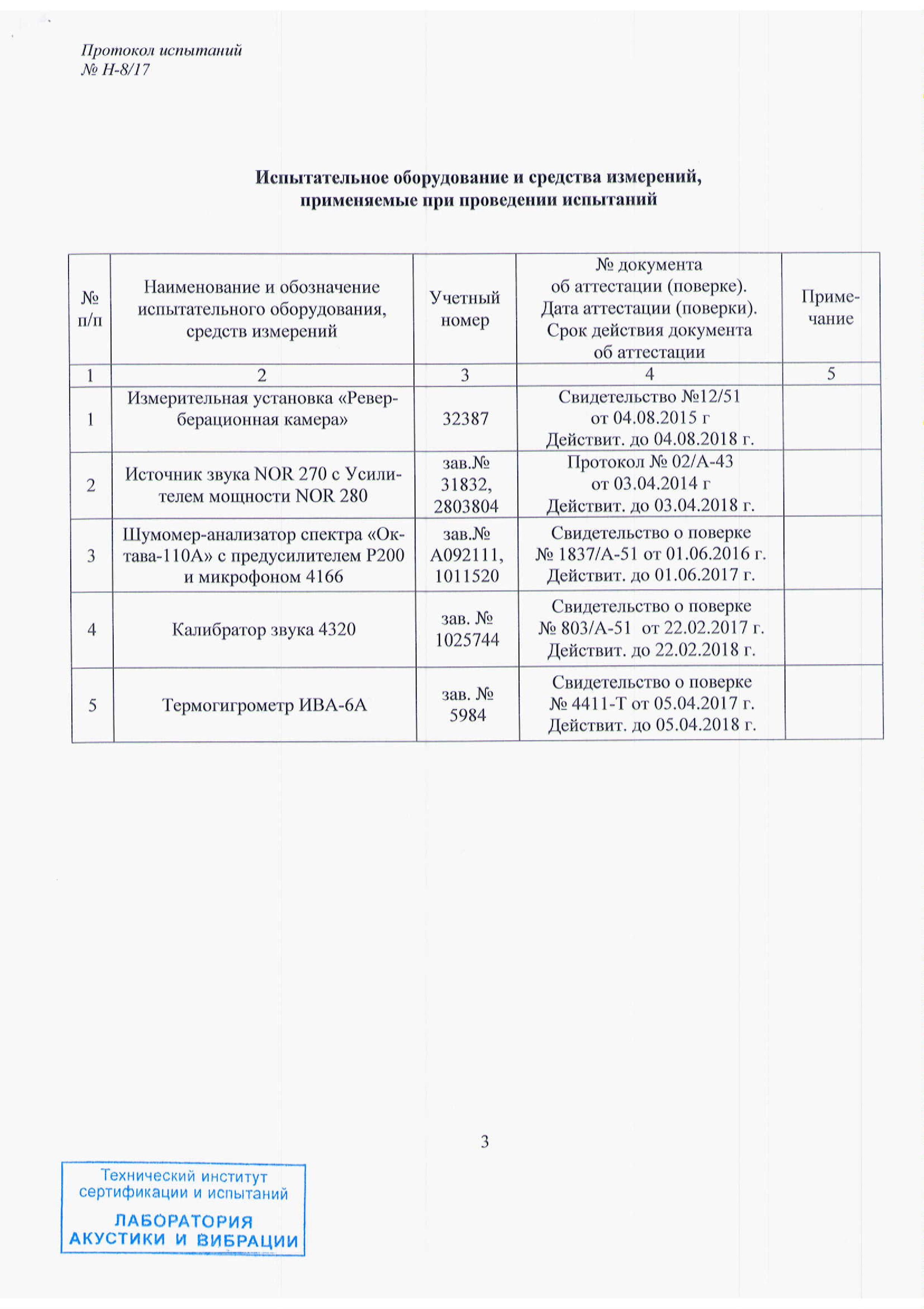

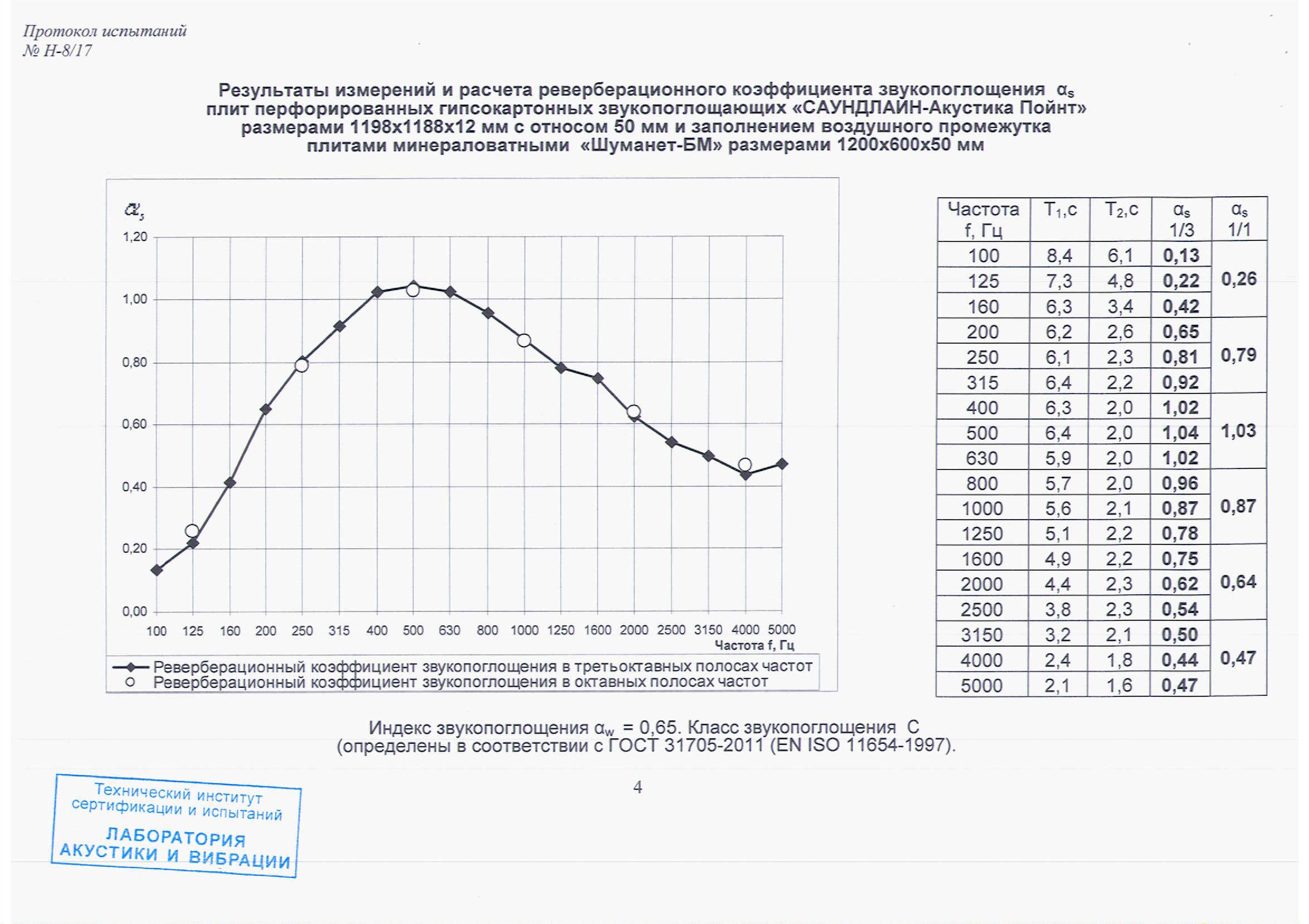

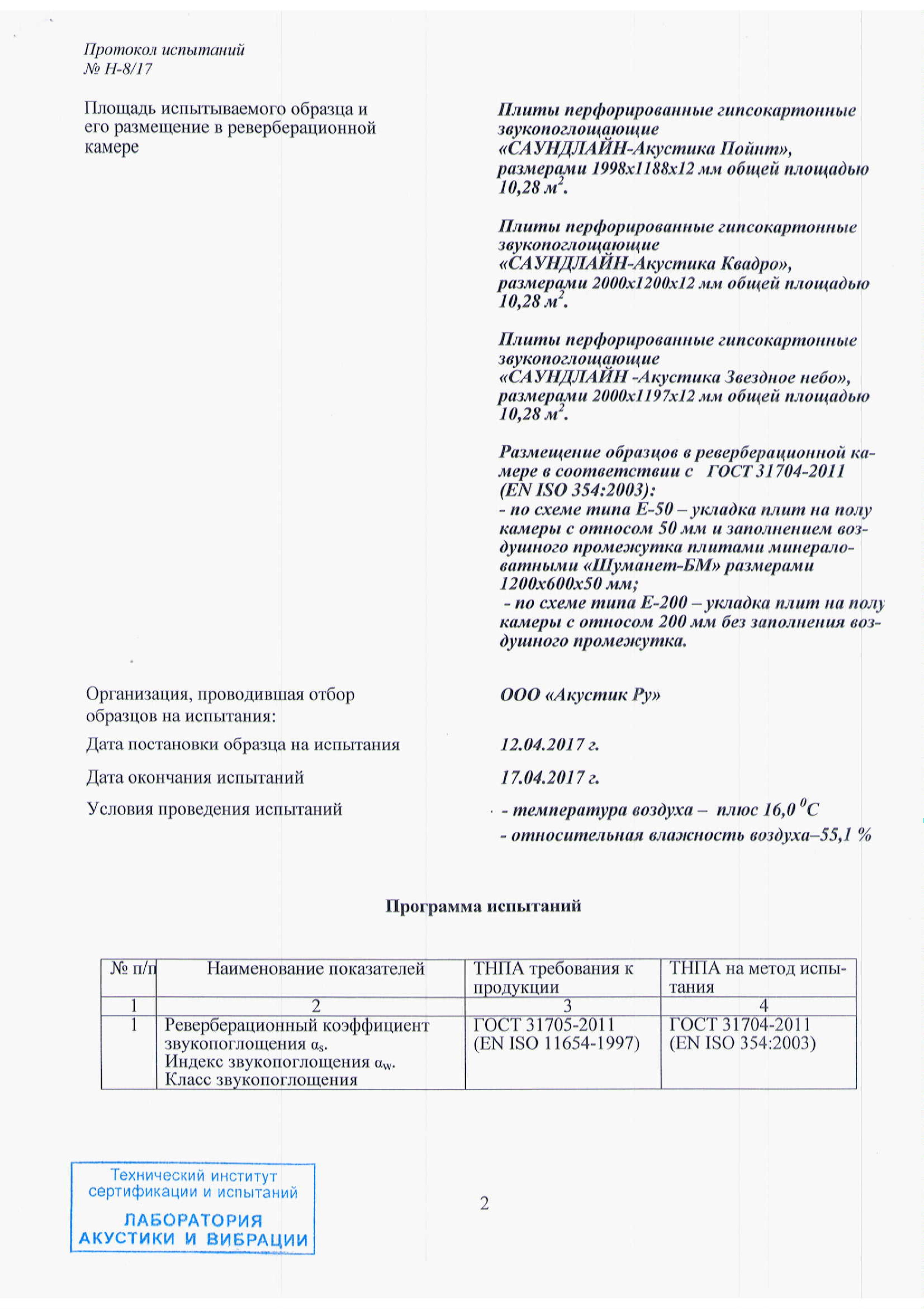

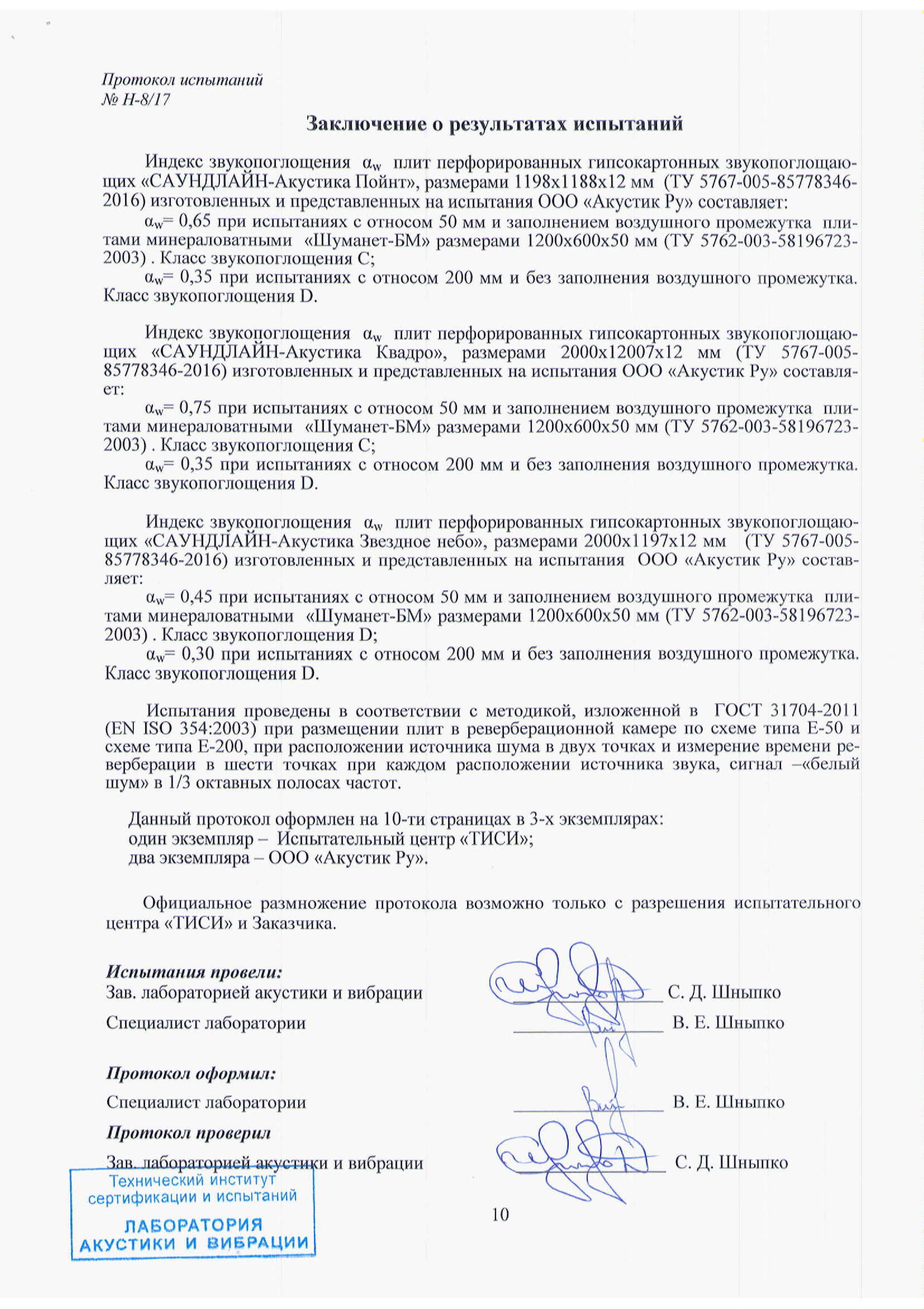

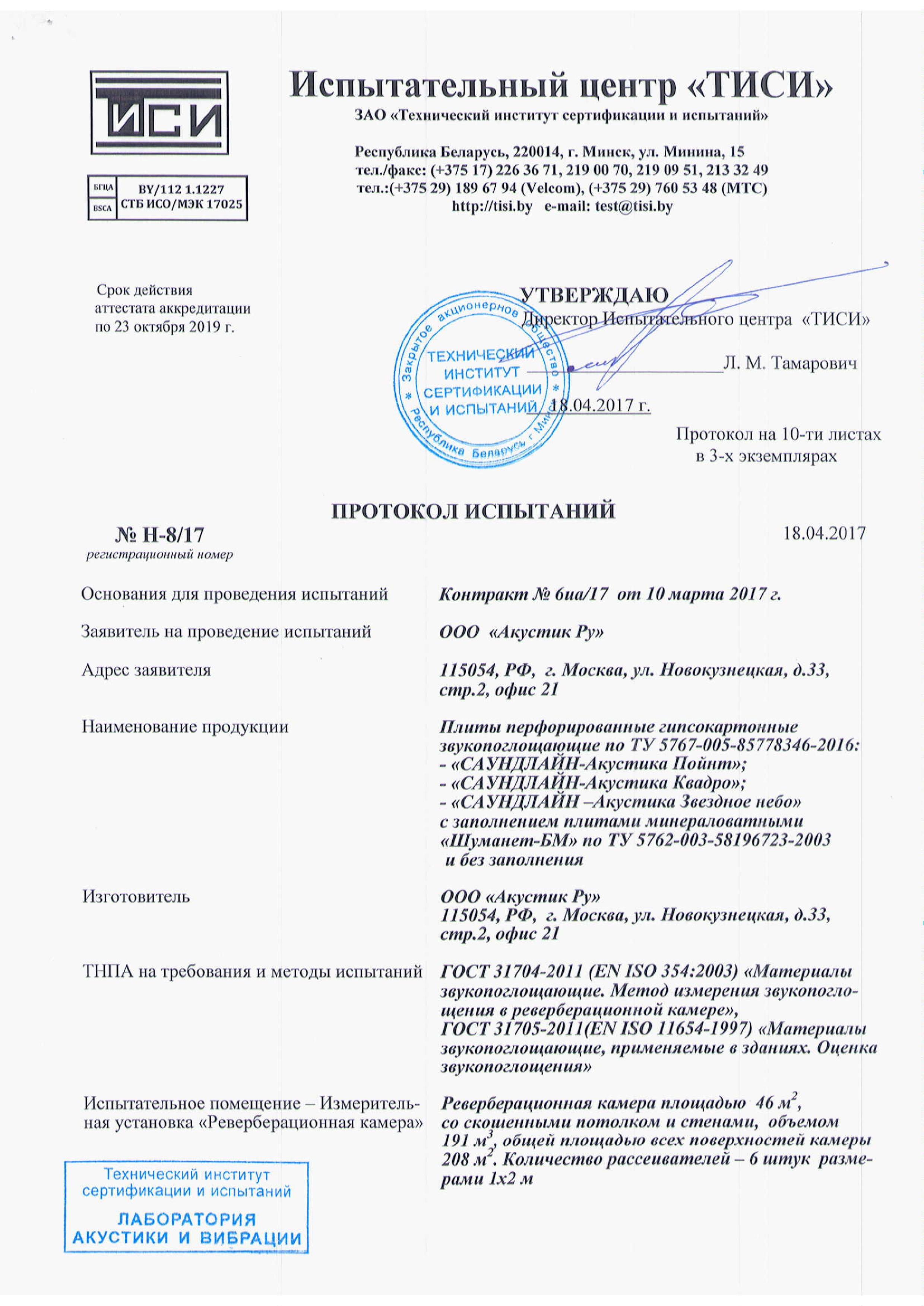

Сертификаты

Для печати сертификатов в формате pdf необходима программа Adobe Reader (скачать ее бесплатно можно здесь), для того чтобы распечатать документ выберите из меню "файл" функцию "печать", далее в окне печати в разделе масштабирование страницы необходимо выбрать "подогнать под область печати".

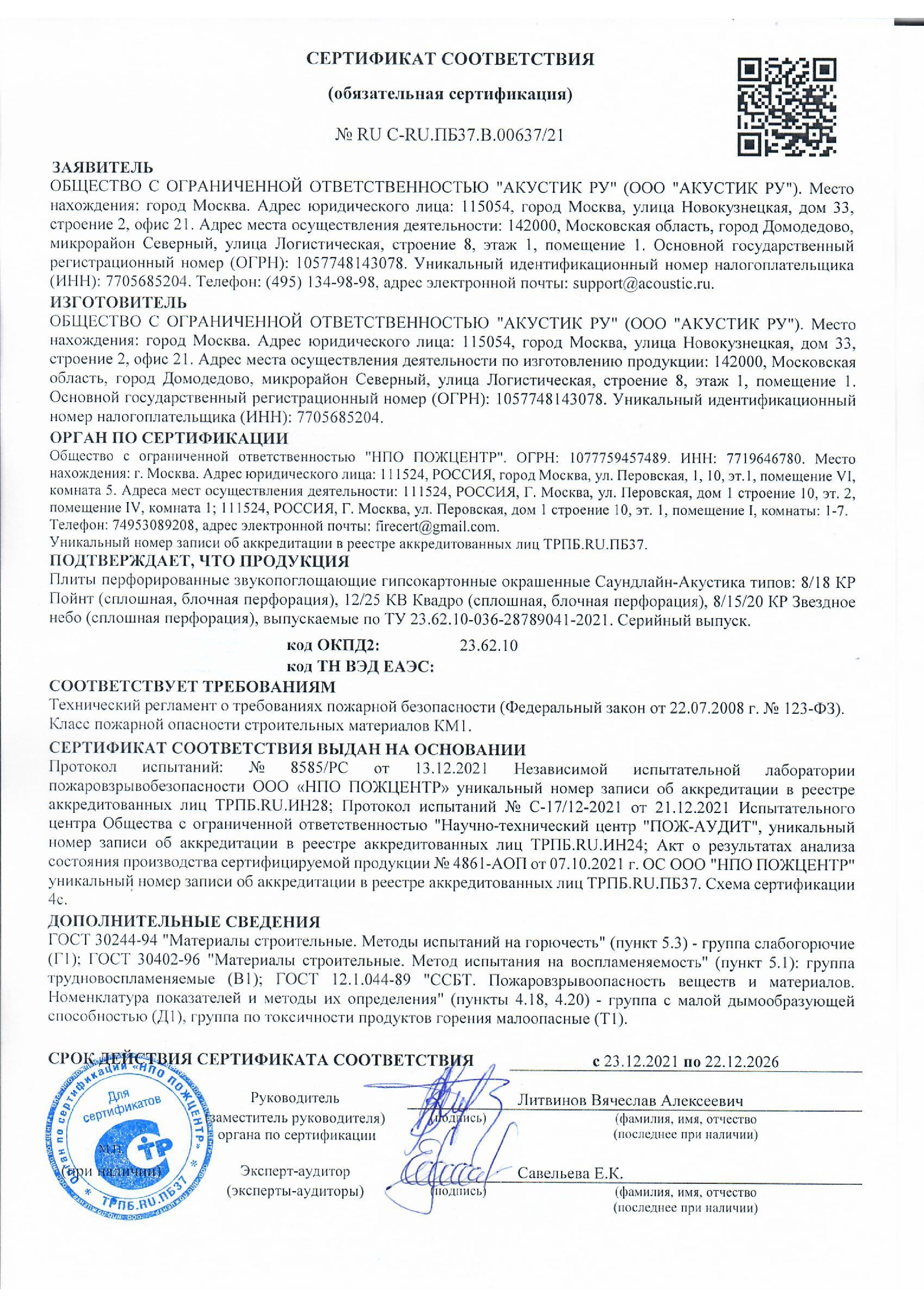

Сертификаты и патенты (Россия)
