Каркасный звукоизоляционный потолок на подвесах Виброфлекс-Коннект ПП (100 мм)

  • Толщина конструкции: 100 мм
  • ΔRw ≈ 17-19 дБ
по запросу
Посчитать необходимое количество материалов

Самая тонкая система каркасного подвесного потолка на виброкреплениях.

Звукоизолирующая каркасная конструкция среднего уровня. Чаще всего используется в жилых помещениях и успешно решает задачу защиты от бытового шума средней интенсивности - детский плач, речь, ТВ, радио, лай собак, бытовой ударный шум и т.п.

Возможная финишная отделка: натяжной потолок, шпаклевка и покраска.

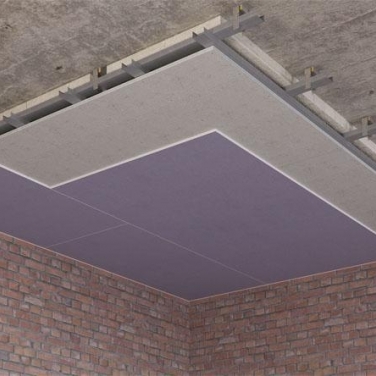

Конструкция состоит из металлического двухуровневого каркаса, виброизолирующих подвесов Виброфлекс-Коннект ПП, звукопоглощающей плиты Шуманет-Эко, акустического триплекса Саундлайн-dB и обшивных листов Gyproc AKU-line. Каркас закрепляется к перекрытию с помощью виброизолирующих подвесов Виброфлекс-Коннект ПП.

Обратите внимание! Допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Смета рассчитывается с 5% запасом, а также с учетом округления до целых упаковок. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
Виброфлекс-коннект ПП
базовый виброизолирующий потолочный подвес
- шт. 16.76 1 2.8 шт. 0.0
AKU-Line (AКУ-Лайн), ГКЛА Gyproc
лист 2500 х 1200 х 12,5 мм (3м2/лист)
- шт. 32.96 1 0.34 шт. 0.0
SoundLine-dB триплекс ГВЛВУ
лист 1200х1200х16,5мм (1,44м2/лист)
- шт. 80.01 1 0.7 шт. 0.0
Шуманет-ЭКО, стеклоплита НГ
1250 х 600 х 50 мм, в упаковке 4шт./3,0 м2
- упак. . 1 0.34 упак. 0.0
Итого:
0.0 BYN

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
Вибросил
картридж 290 мл., силиконовый нейтральный герметик
- шт. 23.27 1 0.362 шт. 0.0
Вибростек-М 100
рулон 30м, ширина 100мм, толщина 4 мм (3м2)
- шт. 93.66 1 0.067 шт. 0.0
Итого:
0.0 BYN

ОБЩЕСТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ:

Материал Количество Ед.изм. Цена за ед., BYN Сумма, BYN
- шт. 0.59 1 1 шт. 0.0
- шт. 1.01 1 3.1 шт. 0.0
Профиль Gyproc-Стандарт ППН 28/27
потолочный направляющий профиль, 3м
- шт. 8.76 1 0.24 шт. 0.0
Профиль Gyproc-Стандарт ПП 60/27
потолочный профиль, 3м
- шт. 12.36 1 1.3 шт. 0.0
Итого:
0.0 BYN
Итого (при площади звукоизоляции 1 м2):
0.0 BYN

Партнерам





Конструкция состоит из металлического двухуровневого каркаса, виброизолирующих подвесов Виброфлекс-Коннект ПП, звукопоглощающей плиты Шуманет-Эко, акустического триплекса Саундлайн-dB и финишных гипсокартонных листов Gyproc AKU-line.

Каркас закрепляется к перекрытию с помощью виброизолирующих подвесов Виброфлекс-Коннект ПП. Ко всем стенам жесткие элементы конструкции должны прилегать через упругую прокладку из материала Вибростек-М100 в два слоя. Во внутреннее пространство каркаса укладывается звукопоглощающая плита Шуманет-Эко в один слой.

После укладки звукопоглощающих плит каркас зашивается в один слой акустическим триплексом Саундлайн-dB, а к ним непосредственно закрепляются листы Gyproc AKU-line.

Подробная технология устройства звукоизоляционной каркасной облицовки приведена в Альбоме инженерных решений.
