Звукоизоляционная каркасная перегородка на каркасе 100 мм

Звукоизоляционная каркасная перегородка на каркасе 100 мм

Толщина конструкции: 158 мм
ΔRw ≈ 64 дБ

~267 BYN/м²

Посчитать необходимое количество материалов

Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, лай собак). Имеет ограничение по применимости - высота потолков до 6,5 м.

Состоит из 2 слоев звукопоглощающих плит марки Шуманет, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100 в два слоя и два ряда, герметика Вибросил, металлических профилей Gyproc-Стандарт ПН 100/40 и Виброфлекс-Wave 100/40.

Обратите внимание! В конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

ТК-001-2022 / Технологическая карта на устройство конструкции Звукоизоляционная каркасная перегородка на одинарном каркасе 50/75/100 мм PDF, 4.24 Мб

Альбом инженерных решений «Звукоизолирующие конструкции»

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать. Смета рассчитывается с 5% запасом, а также с учетом округления до целых упаковок. Обратите внимание, смета является примерной, поскольку не учитывает индивидуальные особенности Вашего помещения.

Показывать смету для

м²

Просто введите свою площадь. Смета пересчитывается автоматически

СПЕЦИАЛИЗИРОВАННЫЕ ЗВУКОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ:

Материал	Количество	Ед.изм.	Цена за ед., BYN	Сумма, BYN
SoundLine-dB триплекс ГВЛВУ лист 1200х1200х16,5мм (1,44м2/лист)	-	шт.	80.01	1 1.4 шт.
Шуманет-ЭКО, стеклоплита НГ 1250 х 600 х 50 мм, в упаковке 4шт./3,0 м2	-	упак.	95.52	1 0.67 упак.
AKU-Line (AКУ-Лайн), ГКЛА Gyproc лист 2500 х 1200 х 12,5 мм (3м2/лист)	-	шт.	32.96	1 0.67 шт.

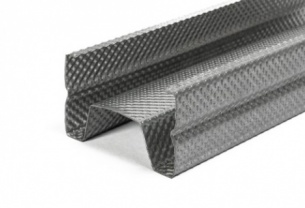

Акустический стоечный профиль ВИБРОФЛЕКС-Wave 100мм, 3 м для перегородок с повышенной звукоизоляцией	-	шт.	53.18	1 0.67 шт.

Итого:

0.0 BYN

СПЕЦИАЛИЗИРОВАННЫЕ АКСЕССУАРЫ:

Материал	Количество	Ед.изм.	Цена за ед., BYN	Сумма, BYN
Вибросил картридж 290 мл., силиконовый нейтральный герметик	-	шт.	23.27	1 0.621 шт.	0.0
Вибростек-М 100 рулон 30м, ширина 100мм, толщина 4 мм (3м2)	-	шт.	93.66	1 0.15 шт.	0.0

Итого:

0.0 BYN

ОБЩЕСТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ:

Материал	Количество	Ед.изм.	Цена за ед., BYN	Сумма, BYN
Профиль Gyproc-Стандарт ПН 100/40 Направляющий профиль, 3м	-	шт.	17.88	1 0.24 шт.	0.0

Итого:

0.0 BYN

Итого (при площади звукоизоляции 1 м²):

0.0 BYN

Выгрузить смету в PDF

Распечатать смету

Партнерам

Конструкция звукоизоляционной каркасной перегородки состоит из 2 слоев звукопоглощающих плит марки Шуманет, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100 в два слоя и два ряда ряда, герметика Вибросил, металлических профилей Gyproc-Стандарт ПН 100/40 и Виброфлекс-Wave 100/40.

Каркасная звукоизоляционная перегородка примыкает к ограждающим конструкциям исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 100 уложенной в два ряда. Металлические профили Виброфлекс-Wave 100/40 устанавливаются с шагом 600 мм.

Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Вибросил.

Подробная технология устройства звукоизоляционной каркасной перегородки приведена в Альбоме инженерных решений.

Обратите внимание! В видеоролике представлен общий подход к монтажу каркасных перегородок. В качестве примера монтируется перегородка на одинарном 50-миллиметровом каркасе.
